Угол цоколя 100 RAL7021 серый IP54 (4шт/компл) FORMAT - YKM41D-FO-KC-010-54 IEK

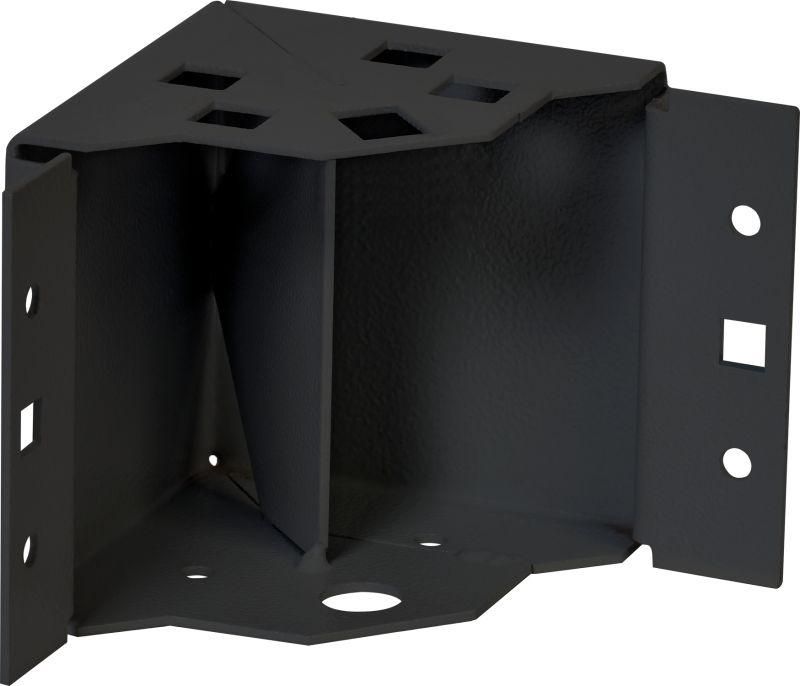

Угол цоколя 100 RAL7021 серый IP54 (комплект 4 шт) от IEK - это металлический крепёжный элемент для сборки цокольного профиля шкафов управления и распределительных устройств. Комплект из четырёх углов обеспечивает жёсткую рамную основу, защищает нижнюю часть корпуса и создаёт канал для ввода кабелей. Артикул ykm41d-fo-kc-010-54 относится к серии FORMAT.

Назначение и область применения

Угол цоколя 100 RAL7021 серый IP54 используется для формирования нижней рамы шкафов, щитов и корпусов автоматизации. Он служит опорным элементом, который повышает устойчивость конструкции и предотвращает деформацию при монтаже на неровные поверхности. Также угол позволяет организовать безопасный ввод кабелей внутрь шкафа через нижнюю часть, сохраняя степень защиты IP54.

Подходит для промышленных шкафов: станков, конвейеров, систем АСУ ТП, распределительных пунктов, где важна механическая прочность и защита от пыли и влаги.

Технические характеристики

• Тип изделия: Элемент цоколя
• Материал: Сталь - обеспечивает высокую жёсткость и устойчивость к ударным нагрузкам
• Цвет: Серый (RAL 7021) - соответствует стандартному цвету промышленных шкафов
• Исполнение: Разборное - легко собирается и демонтируется без сварки
• Защита: IP54 - защита от пыли (не полностью герметичная, но препятствует проникновению пыли в количестве, вредном для работы оборудования) и брызг воды со всех направлений
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях промышленной среды
• Комплектация: 4 штуки - хватает для сборки одного прямоугольного шкафа

Совместимость и монтаж

Угол цоколя 100 RAL7021 серый IP54 совместим с другими элементами серии FORMAT от IEK, включая прямые участки цоколя, кронштейны и крышки. Монтаж осуществляется с помощью самонарезающих винтов или заклёпок - не требует сварки. Углы фиксируются на торцах вертикальных стенок шкафа, образуя замкнутую раму. Посадочная высота - 100 мм, что соответствует типовым габаритам промышленных шкафов.

Перед монтажом проверьте соответствие толщины стенок шкафа и размеров крепёжных отверстий. Для точного выравнивания используйте уровень.

Безопасность и стандарты

Выполнение стандарта IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Материал - сталь - не содержит легирующих компонентов, опасных для здоровья. Продукция сертифицирована в рамках системы качества IEK, соответствует требованиям безопасности для электрооборудования.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает нагрузки при транспортировке и эксплуатации
• Разборная конструкция - ускоряет сборку и ремонт, исключает необходимость в сварочных работах
• IP54 - защищает внутренние компоненты от пыли и влаги, продлевает срок службы электроники
• Цвет RAL 7021 - гармонирует с большинством промышленных шкафов, не требует покраски после монтажа
• 15-летний срок службы - снижает затраты на обслуживание и замену

Ограничения применения

Не предназначен для использования во взрывоопасных зонах (взрывозащита не предусмотрена). Не рекомендуется применять в условиях постоянного воздействия струй воды, кислот, щелочей или сильной коррозии - материал не является нержавеющей сталью. Нельзя использовать как самостоятельную несущую конструкцию - только как элемент цоколя в составе полноценного шкафа.

Примеры использования

• Шкафы управления насосными станциями - защита от влаги и пыли в помещениях с повышенной влажностью
• Щиты автоматики на конвейерах - устойчивость к вибрациям и случайным ударам
• Распределительные пункты на объектах ЖКХ - долговечность и простота сборки
• Аппаратные комнаты в промышленных залах - сочетание прочности и эстетики

Практические советы

• При заказе убедитесь, что вам нужен именно комплект из 4 углов - для одного шкафа требуется ровно четыре элемента
• Проверяйте наличие крепёжных отверстий перед монтажом; если они забиты - аккуратно просверлите
• Для увеличения срока службы в агрессивной среде можно дополнительно обработать кромки антикоррозийным составом
• Не перегружайте цоколь - он не предназначен для подвески тяжёлых элементов, только для формирования рамы
• Arтикул ykm41d-fo-kc-010-54 - запомните его для повторных заказов; этот же угол входит в базовые комплекты шкафов серии FORMAT от IEK
