Угол вертикальный шарнирный для лестничного лотка 100x400мм | vlt100400 EKF

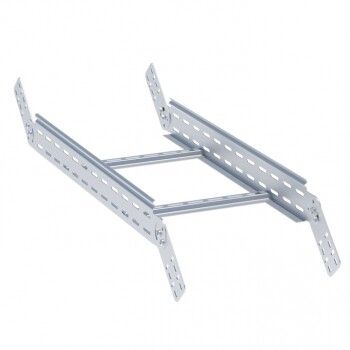

Угол вертикальный шарнирный для лестничного лотка 100x400 мм от EKF - элемент для изменения направления кабельной трассы по вертикали с возможностью регулировки угла поворота. Подходит для систем с перфорированными лотками, обеспечивает надежную фиксацию и удобство монтажа в условиях ограниченного пространства.

Назначение и область применения

Угол вертикальный шарнирный для лестничного лотка 100x400 мм используется для плавного перехода кабельных трасс между этажами, в шахтах, лифтовых колодцах и других вертикальных каналах. Применяется там, где требуется изменить направление трассы без жестких изгибов - например, при прокладке силовых, слаботочных или телекоммуникационных кабелей в зданиях с многоуровневой инфраструктурой.

Технические характеристики

• Размеры лотка: 100 мм (высота) × 400 мм (ширина)
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: цинк - защищает от коррозии в помещениях с повышенной влажностью
• Внутренний радиус поворота: 300 мм - позволяет прокладывать кабели без перегиба и повреждения изоляции
• Шарнирное крепление: да - угол поворота регулируется в пределах до 90°
• Исполнение: с интегрированным соединительным разъемом - исключает необходимость дополнительных переходников
• Цвет: серый
• Гарантийный срок: 36 месяцев
• Тип ступени: перфорированный профиль - обеспечивает легкий доступ к кабелям и возможность крепления хомутов
• Тип бокового профиля: открытый - совместим с большинством лестничных лотков EKF-Line

Совместимость и монтаж

Угол вертикальный шарнирный для лестничного лотка 100x400 мм совместим с лотками серии EKF-Line того же размера. Монтаж выполняется путем фиксации к торцам лотков с помощью болтов через отверстия в перфорированной поверхности. Интегрированный соединительный разъем позволяет легко соединить два участка трассы без дополнительных деталей. Шарнир позволяет выставить нужный угол перед окончательной затяжкой крепежа - это снижает риск деформации при сборке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам по электромонтажу в зданиях. Оцинкованное покрытие обеспечивает безопасную работу в средах с высокой влажностью и температурными перепадами. Нет острых кромок - минимизирует риск повреждения кабелей при прокладке.

Преимущества

• Регулируемый угол поворота - адаптируется под реальное положение трассы, даже если проектные данные отличаются от фактических условий
• Интегрированный разъем - экономит время на монтаже и исключает потери контакта при соединении
• Оцинкованная сталь - долговечность в агрессивных средах, не требует дополнительной защиты
• Перфорация по всей поверхности - упрощает крепление кабелей и контроль состояния трассы
• Совместимость с серией EKF-Line - единая система комплектующих, что упрощает замену и расширение системы

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков - хотя материал устойчив к коррозии, сама конструкция не имеет герметичного исполнения
• Не рекомендуется использовать для кабелей с внешним диаметром более 30–35 мм - внутренний радиус 300 мм может вызвать перегиб крупногабаритных проводов
• Подходит только для лотков шириной 400 мм и высотой 100 мм - несовместим с другими размерами
• Запрещено применять в качестве несущего элемента - нагрузка должна восприниматься основным лотком, а не этим углом

Примеры использования

• Прокладка кабелей от этажа к этажу в офисном здании через шахту
• Смена направления трассы в машинном зале тепловых пунктов
• Обход инженерных коммуникаций в подвале или техническом помещении
• Системы автоматизации на заводах, где необходимо менять высоту трассы без демонтажа лотка

Практические советы

• Перед монтажом проверьте, чтобы внутренние края лотка были ровными - искривленные края могут мешать плотному соединению с углом
• При регулировке угла используйте уровень - точный угол снижает нагрузку на кабели и улучшает эстетику трассы
• Фиксируйте крепежи равномерно по всему периметру - неравномерная затяжка может привести к деформации
• Если трасса проходит через влажное помещение, дополнительно смажьте места соединений антикоррозийной смазкой
• При использовании в многожильных системах - учитывайте свободный объем внутри угла: не заполняйте его более чем на 60%
