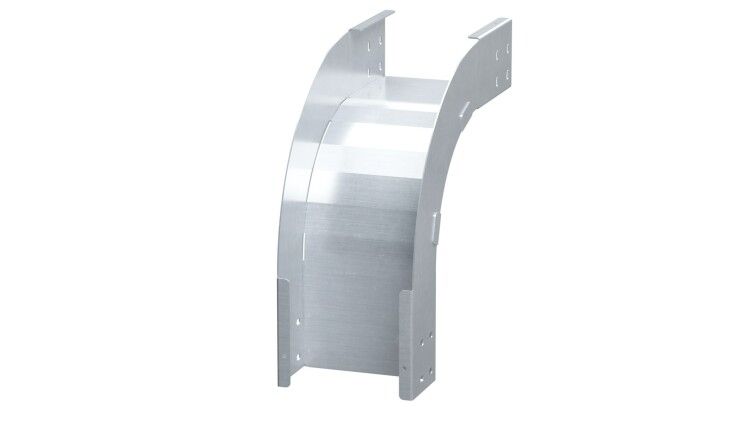

Угол вертикальный внешний 90 градусов 100х600, 2,0 мм, горячий цинк, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - SOH1060KHDZ ДКС

Угол вертикальный внешний 90 градусов 100х600, 2.0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент системы кабельных лотков S5 Combitech, предназначенный для изменения направления трассы на 90° в вертикальной плоскости. Благодаря оцинкованной стали и полному комплекту крепежа, этот угол обеспечивает прочную и долговечную сборку без дополнительных доработок.

Назначение и область применения

Угол вертикальный внешний 90 градусов 100х600, 2.0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC используется для формирования поворотов в вертикальных участках кабельных трасс. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 600 мм. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и производства - там, где требуется жесткая фиксация и защита от механических воздействий.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Размеры: Высота 100 мм, ширина 600 мм
• Толщина стенки: 2,0 мм
• Материал: Оцинкованная сталь
• Покрытие: Горячий цинк - защищает от коррозии даже при повреждении поверхности
• Цвет: Серый
• Широкодиапазонное исполнение: Да - позволяет использовать в системах с различной нагрузкой и условиями эксплуатации
• Огнестойкость: Да - соответствует требованиям пожарной безопасности при использовании в кабельных трассах

Совместимость и монтаж

Угол вертикальный внешний 90 градусов 100х600, 2.0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC совместим только с лотками серии S5 Combitech. Монтаж выполняется без сварки: соединительные пластины фиксируются саморезами к бортам лотков, а угол плотно вставляется в пазы. Крепеж уже включен в комплект - не требует доп purchases. Для правильной установки проверьте соответствие высоты борта лотка (100 мм) и ширины основания (600 мм). Недопустимо использование с другими сериями лотков - это нарушит герметичность и несущую способность системы.

Безопасность и стандарты

Изделие соответствует нормам пожарной безопасности для кабельных систем. Огнестойкий материал не распространяет горение и сохраняет целостность при температурном воздействии. Покрытие горячим цинком снижает риск возникновения электрохимической коррозии, что важно в условиях повышенной влажности или агрессивной среды. Соответствует требованиям ГОСТ Р 50571 и СП 31-110-2003 для промышленных кабельных трасс.

Преимущества

• Полный комплект крепежа и соединительных пластин - экономит время на подготовку к монтажу
• Оцинкование методом горячего цинкования - гарантирует срок службы до 25 лет даже в сырых помещениях
• Жесткая конструкция с толщиной 2,0 мм выдерживает значительные механические нагрузки
• Серый цвет не требует окраски после монтажа - готов к эксплуатации сразу
• Поддерживает расширение трассы - благодаря широкодиапазонному исполнению можно комбинировать с другими элементами S5 Combitech

Ограничения применения

• Не предназначен для горизонтальных поворотов - используйте горизонтальные углы для таких задач
• Не совместим с лотками других серий (например, S4, S8 или сторонних производителей)
• Не рекомендован для прямого контакта с химически активными жидкостями (кислоты, щелочи) - хотя цинк устойчив, длительный контакт может вызвать эрозию покрытия
• Не следует применять в качестве несущего элемента для тяжелых трубопроводов или оборудования - только для кабельных трасс

Примеры использования

• Переход кабельной трассы с уровня пола на уровень потолка в производственном цехе
• Формирование вертикального стояка в многэтажном здании с распределением кабелей между этажами
• Обход препятствий (колонны, воздуховоды) в технологических помещениях АЭС или ХПЗ
• Сборка кабельных каналов в подстанциях, где важны надежность и огнестойкость

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый шаг крепления - иначе угол будет перекошен
• При необходимости удлинить трассу - используйте прямые лотки S5 Combitech той же толщины и покрытия
• Не затягивайте крепеж слишком сильно - это может деформировать тонкую стенку 2 мм
• Для работы в агрессивных средах (цеха с моющими средствами) дополнительно контролируйте состояние цинкового покрытия каждые 2–3 года
• Артикул soh1060khdz - единственный номер для заказа этого конкретного угла; другие варианты с аналогичными размерами могут не подходить
