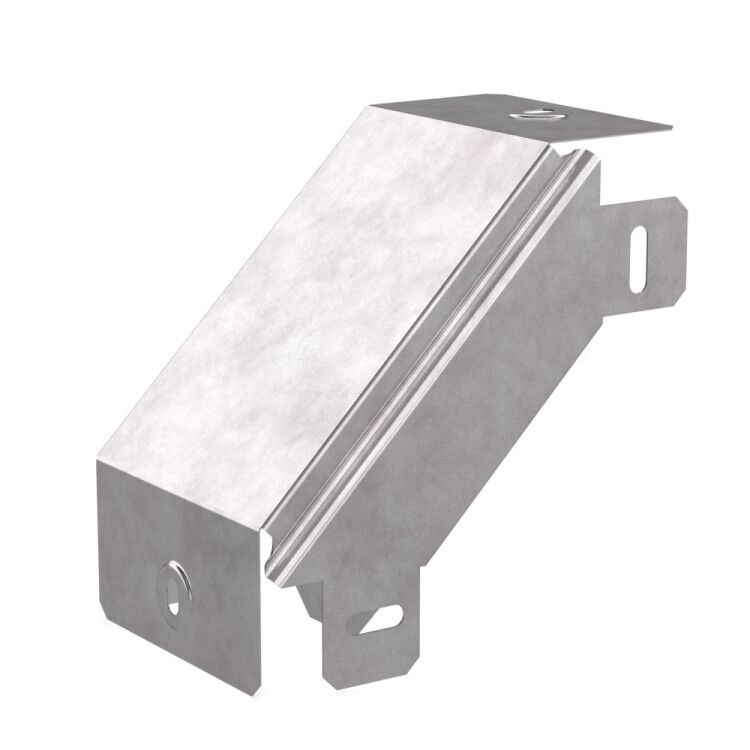

Угол вертикальный внешний 90 градусов с крышкой Стандарт 150х100 | PR16.0547 Промрукав Строитель

Угол вертикальный внешний 90 градусов с крышкой Стандарт 150х100 от бренда ПРОМРУКАВ - это элемент для защиты и организации проводов в вертикальных поворотах кабельных трасс. Артикул pr16.0547 предназначен для установки в помещениях с умеренным климатом, обеспечивает надежную фиксацию и доступ к кабелям через съёмную крышку.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы под углом 90 градусов, особенно там, где требуется закрытый канал для защиты проводов от механических воздействий и пыли. Подходит для монтажа внутри помещений: на заводах, в мастерских, административных зданиях, на объектах с низкой влажностью. Применяется совместно с другими элементами кабель-каналов системы «Стандарт».

Технические характеристики

• Форма: внешний вертикальный угол 90°
• Габариты: 150×100 мм - высота и ширина канала соответственно
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −25C до +40C и относительной влажности до 80%
• Наличие крышки: да, съёмная, для удобного обслуживания

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 150х100 совместим с другими компонентами кабель-каналов серии «Стандарт» от ПРОМРУКАВ. Монтаж осуществляется с помощью саморезов или дюбелей к стене или поверхности. Для герметичности соединений рекомендуется использовать уплотнители, если они предусмотрены в комплекте других элементов. Крышка фиксируется защёлками - открывается без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для внутреннего монтажа. Цинковое покрытие снижает риск коррозии, продлевая срок службы. Напряжение и ток не регламентируются - угол является пассивным элементом и не проводит электричество. Не применяется в взрывоопасных средах.

Преимущества

• Цинкование по Сендзимиру гарантирует долговечность даже при перепадах температуры
• Съёмная крышка позволяет легко проверить состояние кабелей и добавить новые провода без демонтажа всей трассы
• Жесткая стальная конструкция выдерживает нагрузки от собственного веса и легких внешних воздействий
• Стандартизованные размеры обеспечивают точное сочетание с другими элементами серии

Ограничения применения

• Не предназначена для открытых площадок - не имеет достаточной степени защиты IP для улицы
• Не подходит для мест с постоянным контактом с водой, химическими веществами или агрессивными парами
• Запрещён монтаж в условиях температуры ниже −25C или выше +40C
• Не используется в качестве несущего элемента для тяжёлых кабельных bundles свыше 10 кг/м

Примеры использования

• Переход кабелей от потолочного кабель-канала к вертикальному стояку в цеху
• Обводка трубопроводов или колонн в офисном здании
• Подключение оборудования к распределительному щиту через вертикальную трассу
• Монтаж сигнализационных и управляющих кабелей в автоматизированных системах

Практические советы

• При заказе убедитесь, что посадочные размеры 150×100 мм подходят под ваш существующий кабель-канал - не все серии совместимы
• Для частого обслуживания выбирайте модели с крышкой - как этот угол pr16.0547 от ПРОМРУКАВ
• Не затягивайте крепёж слишком сильно - это может деформировать тонкостенную сталь
• Если нужна повышенная защита от пыли - комбинируйте с герметичными переходниками и заглушками
• Проверьте наличие всех элементов трассы до начала монтажа - угол всегда требует прямых участков до и после него
