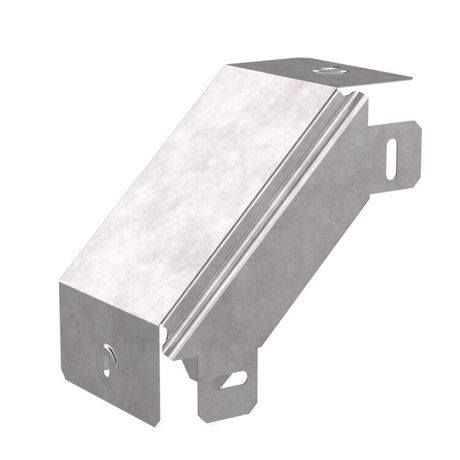

Угол вертикальный внешний 90 градусов с крышкой Стандарт 200х50 | PR16.0548 Промрукав Строитель

Угол вертикальный внешний 90 градусов с крышкой 200х50 Стандарт Промрукав - это металлический переходник для изменения направления кабельной трассы под прямым углом, предназначенный для установки в системах с перфорированными или глухими лотками. Изделие выполнено из оцинкованной стали, имеет надежную крышку и рассчитано на работу в условиях повышенной механической нагрузки и широкого температурного диапазона.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой 200х50 Стандарт Промрукав используется для организации вертикального поворота кабельных трасс в шахтах, коробах, технологических каналах и других местах, где требуется изменить направление проводки на 90 градусов. Подходит для монтажа в помещениях и под навесом. Применяется совместно с перфорированными и глухими лотками системы Промрукав. Обеспечивает защищенное прохождение кабелей через углы, предотвращает их перегиб и механическое повреждение.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 90°
• Габариты: 200 мм (ширина) × 50 мм (высота)
• Внутренний радиус: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: Сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм - усиленное исполнение для высокой жесткости
• Покрытие: Цинковое, толщиной 10–22 мкм - защищает от коррозии
• Наличие крышки: Да - герметичное закрывание, исключает попадание пыли и влаги
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию при температурах от -80C до +150C
• Исполнение: Без соединительного разъема - требует фиксации к лоткам болтовым соединением

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой 200х50 Стандарт Промрукав совместим с лотками серии Промрукав того же типа (перфорированные и глухие) и аналогичных габаритов. Для монтажа необходимо:

• Закрепить угол к основному лотку с помощью саморезов или болтов (не входят в комплект)
• Убедиться, что внутренний радиус 75 мм позволяет свободно пропускать кабели нужного диаметра
• Фиксировать крышку после укладки кабелей - она крепится на защелках или винтах (зависит от модели лотка)
• Не использовать в качестве самостоятельного несущего элемента - только как переходной аксессуар

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Оцинкованное покрытие по методу Сендзимира гарантирует долговременную коррозионную стойкость. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в контролируемых средах. Нет открытых острых кромок - снижена опасность травмирования при монтаже.

Преимущества

• Усиленная толщина стенки 0,8 мм - выдерживает значительные нагрузки при сборке и эксплуатации
• Надежное оцинкованное покрытие - продлевает срок службы даже во влажных зонах
• Крышка в комплекте - обеспечивает полную защиту кабелей без необходимости докупать аксессуары
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными устройствами
• Совместимость с сериями Промрукав - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для наружной эксплуатации под открытым небом - несмотря на оцинковку, длительное воздействие осадков и УФ-излучения может снизить срок службы
• Не рекомендуется применять в агрессивных химических средах (например, в кислотных производствах)
• Отсутствие соединительного разъема требует дополнительной фиксации - нельзя просто “вставить” в лоток, нужна болтовая связь
• Внутренний радиус 75 мм не подходит для кабелей с большим минимальным радиусом изгиба - проверяйте спецификацию кабеля перед монтажом

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в серверной комнате
• Спуск кабелей от потолочного лотка к полу в производственном цехе
• Обход колонн и трубопроводов в распределительных щитовых
• Монтаж в пищевых цехах с частой мойкой оборудования - благодаря оцинковке и герметичной крышке

Практические советы

• Перед монтажом проверьте, чтобы кабели внутри имели достаточный запас по радиусу изгиба - минимум 75 мм внутреннего радиуса соответствует внешнему радиусу около 125 мм
• При использовании в местах с высокой вибрацией (станки, конвейеры) дополнительно затяните крепеж и используйте антивибрационные прокладки
• Не перегружайте угол более чем на 1/3 от максимальной нагрузки лотка - он служит лишь переходом, а не несущей конструкцией
• При замене старого угла - сохраняйте оригинальные крепежные отверстия, чтобы не сверлить новые отверстия в лотке
• Угол вертикальный внешний 90 градусов с крышкой 200х50 Стандарт Промрукав - один из самых востребованных элементов в системе Промрукав; всегда держите запасной экземпляр на объекте
