Угол вертикальный внешний 90 градусов с крышкой Стандарт 300х100 | PR16.0551 Промрукав Строитель

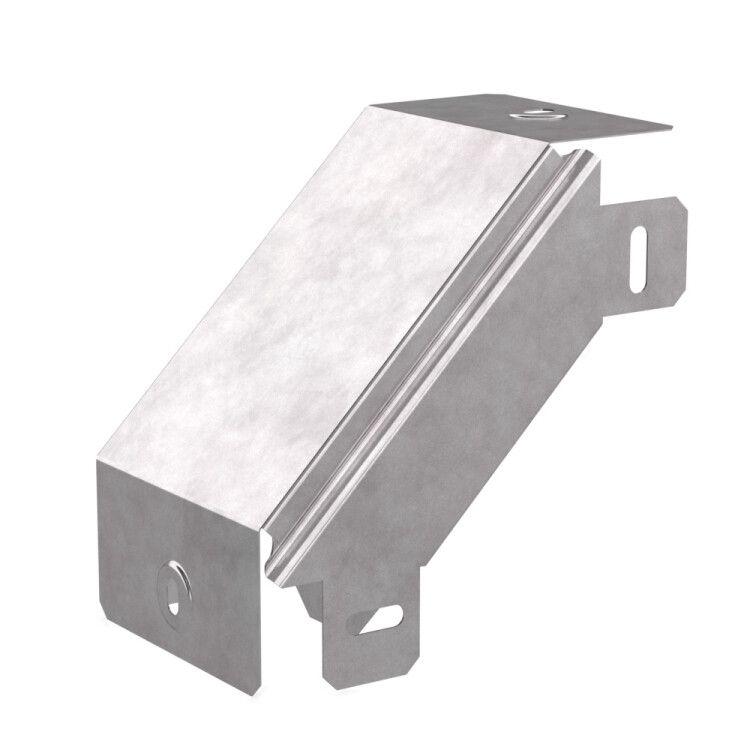

Угол вертикальный внешний 90 градусов с крышкой 300х100 Стандарт Промрукав - это элемент системы кабельных лотков, предназначенный для изменения направления трассы на 90° в вертикальной плоскости. Выполнен из оцинкованной стали с усиленным исполнением, совместим с лотками серии «Стандарт Промрукав» и оснащен герметичной крышкой. Артикул pr16.0551 обеспечивает точную замену в существующих системах.

Назначение и область применения

Этот угол используется для перехода кабельных трасс с горизонтального участка на вертикальный - например, при спуске проводов с потолка на стену или через этажи. Подходит для глухих и перфорированных лотков серии «Стандарт Промрукав». Часто применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в энергообъектах и логистических комплексах.

Технические характеристики

• Форма: Вертикальный внешний угол 90°
• Габариты: ширина 300 мм, высота 100 мм
• Внутренний радиус: 75 мм - позволяет прокладывать кабели с минимальным изгибом без повреждений
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина металла: 0,8 мм - обеспечивает жесткость и долговечность
• Покрытие: цинк 19–23 мкм - защищает от коррозии даже в агрессивной среде
• Крышка: есть, фиксируется на корпусе - предотвращает попадание пыли, влаги и сторонних предметов
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый
• Исполнение: без соединительного разъема - монтируется непосредственно к лоткам болтами или заклепками
• Усиленное исполнение: да - повышенная прочность против деформаций при нагрузках

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой 300х100 Стандарт Промрукав совместим исключительно с лотками серии «Стандарт Промрукав». Для установки требуется вырезать отверстия в торцах лотков по контуру угла. Крепление выполняется саморезами или заклепками через предварительно просверленные отверстия. Крышка фиксируется на боковые зацепы - не требует дополнительных крепежей. Монтаж возможен как на стене, так и на потолке. Не используйте с лотками других серий - несовпадение габаритов и формы крепежных отверстий может привести к негерметичному соединению.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Цинковое покрытие по методу Сендзимира гарантирует соответствие ГОСТ 14918 и ISO 1461 по антикоррозийной защите. Элемент не содержит токсичных веществ и безопасен при эксплуатации в помещениях с людьми.

Преимущества

• Усиленная конструкция снижает риск прогиба при заполнении лотка кабелями
• Оцинковка по Сендзимиру обеспечивает долгую службу даже во влажных и химически активных зонах
• Крышка сохраняет целостность трассы, защищает от механических воздействий и пыли
• Серый цвет не выделяется на фоне большинства промышленных решений
• Не требует специальных инструментов для монтажа - достаточно обычного сверла и крепежа

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от прямых осадков
• Не совместим с лотками других серий (например, «Профи» или «Лайт») - отличаются размерами и формой креплений
• Не рассчитан на частые демонтажи - многократное открывание крышки может ослабить зацепы
• Запрещено использовать в условиях постоянного контакта с открытым огнем или температурой выше +100 C

Примеры использования

• Переход кабелей от потолочного лотка к вертикальному каналу в цеху
• Спуск силовой трассы от распределительного щита на уровень пола
• Обход колонн и трубопроводов в технологическом помещении
• Создание вертикального канала для связи в многоэтажном офисе

Практические советы

• При проектировании учтите внутренний радиус 75 мм - он определяет минимальный допустимый радиус изгиба кабелей внутри угла
• Для удобства сборки сначала закрепите угол, затем вставьте лотки - так легче добиться плотного прилегания
• Если трасса проходит в сыром месте, дополнительно промажьте стыки силиконовым герметиком
• Проверяйте наличие крышки перед монтажом - она продлевает срок службы всей трассы
• Артикул pr16.0551 - единственный номер для заказа этого конкретного угла; другие углы с аналогичными размерами от других производителей не взаимозаменяемы
