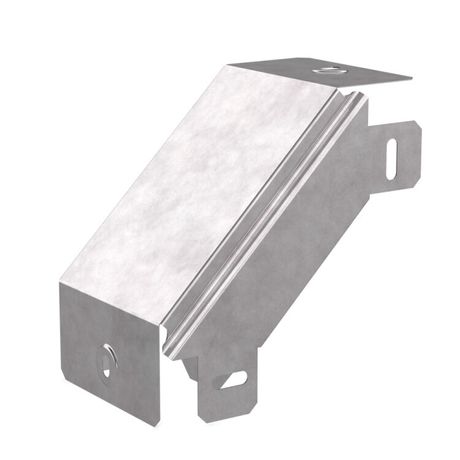

Угол вертикальный внешний 90 градусов с крышкой Стандарт 300х50 | PR16.0550 Промрукав Строитель

Угол вертикальный внешний 90 градусов с крышкой 300х50 Стандарт Промрукав - это надёжный элемент для организации вертикального перехода кабельной трассы в металлических лотках. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и механическим нагрузкам, подходит для промышленных объектов. Артикул pr16.0550 соответствует серии Стандарт Промрукав.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой 300х50 Стандарт Промрукав используется для изменения направления кабельной трассы на 90° вниз - например, при переходе с горизонтального лотка на вертикальную шахту или при спуске кабелей к оборудованию на полу. Подходит для установки как с перфорированными, так и с глухими лотками. Применяется в промышленных помещениях, на производствах, в энергообъектах, где требуется защищённая и герметичная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Материал: сталь оцинкованная горячим способом (защитное покрытие по технологии Сендзимира)
• Толщина стенки: 0,8 мм - обеспечивает повышенную жёсткость и устойчивость к деформациям
• Габариты: 300 мм (ширина) × 50 мм (высота)
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Угол изгиба: 90°, направлен вниз - оптимизирован для вертикального спуска
• Наличие крышки: да - обеспечивает закрытую, защищённую тракторию, предотвращает попадание пыли и влаги
• Цвет: серый - совместим с другими элементами серии Стандарт Промрукав
• Огнестойкость: есть - выдерживает воздействие открытого пламени в рамках нормативов для электроустановок
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C, в помещениях и под навесом

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой 300х50 Стандарт Промрукав не имеет встроенных соединителей - крепится к лоткам болтовым соединением через отверстия в боковых стенках. Для сборки требуются стандартные крепёжные элементы (болты М6/М8, гайки, шайбы), которые обычно идут в комплекте с лотком. Установка выполняется после монтажа основного участка лотка. Крышка фиксируется на защёлках или болтах - зависит от типа лотка. Габариты 300×50 мм позволяют использовать угол с лотками шириной до 300 мм и высотой 50 мм. Усиленное исполнение гарантирует сохранение формы даже при значительном весе кабеля.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в условиях промышленного использования. Огнестойкость подтверждает соответствие нормам по предотвращению распространения огня. Защитное цинковое покрытие толщиной 10–22 мкм снижает риск коррозии, продлевая срок службы. Климатическое исполнение УХЛ2 соответствует ГОСТ 15150, что делает продукт пригодным для эксплуатации в зонах с колебаниями температуры и влажности.

Преимущества

• Усиленная конструкция с толщиной 0,8 мм - выдерживает большие нагрузки и не прогибается при заполнении кабелями
• Горячее цинкование - долговечнее холодного, устойчиво к механическим повреждениям при монтаже
• Закрытая форма с крышкой - исключает доступ пыли, влаги и мелких предметов внутрь трассы
• Совместимость с любыми лотками серии Стандарт Промрукав - легко интегрируется в существующие системы
• Работает в экстремальных температурах - от -80C до +150C, что важно для холодильных камер, печей, сушилок

Ограничения применения

Не предназначена для использования вне помещений под открытым небом - хотя материал устойчив к коррозии, длительное воздействие осадков и УФ-лучей может сократить срок службы. Не рекомендуется применять в средах с агрессивными химическими веществами (например, кислоты, щёлочи) - оцинковка не защищает от них. Нельзя использовать как самостоятельный кабельный канал - только как элемент системы с лотками. Отсутствие соединителя требует дополнительного крепежа - не подходит для быстрого монтажа без подготовки.

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерами
• Спуск кабелей от распределительного щита на уровень пола к станкам
• Обустройство кабельной трассы в лаборатории с частыми перепадами температур
• Прокладка проводов в теплицах, где температура зимой опускается ниже -40C

Практические советы

• Проверьте внутренний радиус 75 мм перед прокладкой кабелей с малым радиусом изгиба - некоторые многожильные кабели требуют большего радиуса
• При монтаже используйте только болты того же класса прочности, что и в лотке - чтобы не нарушить целостность конструкции
• Если система работает в условиях высокой влажности, дополнительно проверьте плотность прилегания крышки - можно использовать силиконовый герметик по краям
• Для удобства обслуживания оставьте свободный доступ к крышке - она должна открываться без демонтажа всего участка
• Артикул pr16.0550 - единственный вариант этого размера в серии Стандарт Промрукав; другие размеры имеют другие артикулы
