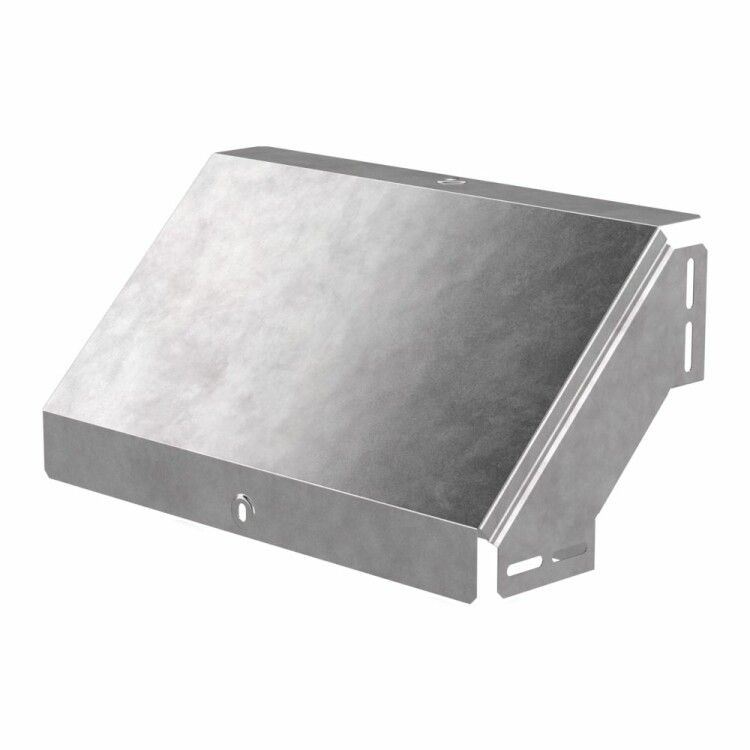

Угол вертикальный внешний 90 градусов с крышкой Стандарт 400х50 Промрукав — это металлический переходник для организации вертикального спуска кабельных трасс в открытых системах прокладки. Изделие выполнено из оцинкованной стали с высокой стойкостью к коррозии и предназначено для работы в суровых условиях. Артикул pr16.0583 соответствует серии продуктов Промрукав, ориентированной на надежную фиксацию кабелей в промышленных средах.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой Стандарт 400х50 Промрукав используется для изменения направления кабельной трассы на 90° — например, при переходе от горизонтального лотка к вертикальному стояку. Подходит для установки с перфорированными и глухими лотками. Применяется в местах, где требуется открытая прокладка кабелей: на заводах, в цехах, на элеваторах, в трансформаторных подстанциях и других объектах с повышенными требованиями к защите проводов.

Технические характеристики

• Форма: Вертикальный внешний угол 90°
• Габариты: ширина 400 мм, высота 50 мм
• Внутренний радиус: 75 мм — обеспечивает безопасный изгиб кабелей без повреждений
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм — достаточна для жесткости при сохранении легкости
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый до формования
• Цвет: серый
• Температурный диапазон: от -80 °C до +150 °C
• Огнестойкость: да — не поддерживает горение, не выделяет токсичных веществ при нагреве
• Исполнение: без соединительных разъёмов — требует механического крепления к лоткам
• Норматив: ТУ 25.11.23-001-52715257-2019
• Климатическое исполнение: УХЛ2 — допускает эксплуатацию в помещениях и под навесом

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 400х50 Промрукав совместим с лотками того же типа и размера — шириной 400 мм. Монтаж осуществляется открытым способом: крепится болтами или заклепками к основному лотку. Крышка фиксируется на защёлках — её можно легко снять для осмотра или замены кабелей. Для герметизации стыков рекомендуется использовать термостойкие уплотнители, если есть риск попадания влаги. Соединение с другими элементами системы выполняется вручную — специальные фланцы или быстрозажимные механизмы отсутствуют.

Безопасность и стандарты

Изделие соответствует ТУ 25.11.23-001-52715257-2019 и имеет класс огнестойкости, позволяющий применять его в зонах с высокой пожарной нагрузкой. Цинковое покрытие по методу Сендзимира гарантирует долговечность даже при постоянном воздействии влаги и химически активных паров. Температурный предел +150 °C позволяет использовать угол рядом с оборудованием, которое нагревается в процессе работы — например, с двигателями, печами или трансформаторами.

Преимущества

• Защита от коррозии благодаря цинкованию до формовки — срок службы выше, чем у после-оцинкованных аналогов
• Жесткая конструкция с толщиной 0,8 мм снижает деформацию при нагрузке
• Крышка обеспечивает доступ к кабелям без демонтажа всего участка
• Работает в экстремальных температурах — от -80 °C до +150 °C
• Не требует специальных инструментов для монтажа — достаточно обычного набора слесаря

Ограничения применения

• Не предназначен для скрытой прокладки — только открытые системы
• Не имеет внутренних соединителей — нельзя использовать как самостоятельный элемент без лотка
• Не рассчитан на давление воды или газа — не является герметичной трубой
• Запрещена установка в местах с постоянным погружением в жидкость — несмотря на оцинкование, длительное воздействие воды вызывает коррозию
• Не подходит для кабелей с наружным диаметром более 30 мм — из-за внутреннего радиуса 75 мм возможны перегибы

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе металлургического производства
• Спуск кабелей от потолочных маршрутов к полу в распределительной комнате подстанции
• Обход препятствий (колонн, труб) в автоматизированных линиях сборки
• Прокладка силовых кабелей в холодильных камерах — благодаря диапазону -80…+150 °C

Практические советы

• Проверьте посадочные размеры лотка — ширина должна точно совпадать с 400 мм, иначе возникнет люфт
• При монтаже используйте антивибрационные прокладки между углом и лотком — особенно в зонах с частыми ударными нагрузками
• Если система работает в агрессивной среде (например, соляные брызги, щелочи), дополнительно смажьте крепёж антикоррозийной paste
• Не затягивайте болты слишком сильно — тонкая сталь (0,8 мм) легко деформируется
• Для удобства обслуживания оставляйте свободный доступ к крышке — не задвигайте угол в плотные ниши
