Угол вертикальный внешний 90 градусов с крышкой Стандарт 600х100 | PR16.0591 Промрукав Строитель

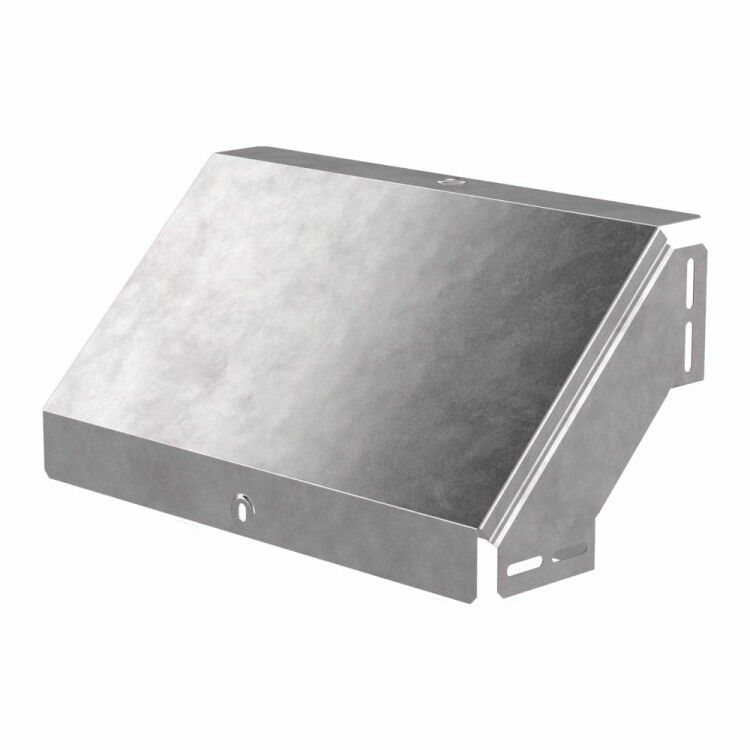

Угол вертикальный внешний 90 градусов с крышкой Стандарт 600х100 Промрукав - это элемент системы кабельных лотков Промрукав, предназначенный для изменения направления трассы на 90° в вертикальной плоскости. Изготовлен из оцинкованной стали, совместим с лотками серии «Стандарт», оснащен крышкой для защиты кабелей. Подходит для открытой установки в промышленных условиях.

Назначение и область применения

Элемент используется для перехода кабельной трассы с горизонтального участка на вертикальный - например, при спуске кабелей с этажа на этаж, через перекрытия или к оборудованию на полу. Применяется с перфорированными и глухими лотками серии «Стандарт». Подходит для открытых систем прокладки в цехах, на элеваторах, в энергообъектах и других зонах с высокой механической нагрузкой или риском воздействия окружающей среды.

Технические характеристики

• Тип: Вертикальный внешний угол 90°
• Габариты: ширина 600 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает плавный проход кабелей без повреждений изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм - достаточна для жесткости при открытой установке
• Покрытие: цинк 19–23 мкм - защищает от коррозии даже в агрессивной среде
• Цвет: серый
• Температурный диапазон: от –80 C до +150 C - работает в холодильных камерах и рядом с нагревательными устройствами
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Наличие крышки: есть - предотвращает попадание пыли, влаги и сторонних предметов
• Исполнение: без соединительного разъема - требует фиксации болтами или заклепками к лоткам
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 600х100 Промрукав совместим только с лотками серии «Стандарт» того же производителя. Монтаж открытый - крепится к боковым стенкам лотков с помощью саморезов, заклепок или болтов. Крышка фиксируется на защелках - её можно снимать без инструментов для обслуживания кабелей. Для сборки требуется выравнивание лотков по уровню перед установкой угла - иначе возможны перекосы и затруднённый ввод/вывод кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость, что позволяет использовать его в помещениях с повышенными требованиями к пожарной безопасности. Цинковое покрытие по методу Сендзимира гарантирует долгую защиту от электрохимической коррозии, снижает риск возникновения точечных дефектов.

Преимущества

• Высокая прочность благодаря толщине 0,8 мм и качественному оцинкованию
• Крышка в комплекте - экономит время на докупку аксессуаров
• Работает в экстремальных температурах - от мороза до печей
• Не требует сварки - монтаж на болтах ускоряет сборку
• Поддерживает прямые кабельные трассы без резких изгибов - внутренний радиус 75 мм безопасен для большинства силовых и слаботочных кабелей

Ограничения применения

• Не подходит для скрытой установки внутри стен или полов - предназначен исключительно для открытой прокладки
• Не имеет встроенных соединителей - необходимо дополнительно крепить к лоткам
• Не рекомендуется применять с лотками других серий (например, «Профи» или «Легкий») - габариты и система крепления отличаются
• При использовании в местах с постоянным контактом с химическими жидкостями (кислоты, щелочи) срок службы может снизиться - хотя цинк устойчив, он не является химически инертным материалом

Примеры использования

• Переход кабелей от потолочного лотка к станку на полу в металлообрабатывающем цехе
• Спуск трассы от распределительного щита на втором этаже к подземному кабельному коллектору
• Обход оборудования с высокой температурой - например, около печей или сушилок
• Прокладка кабелей в холодильном комплексе - благодаря широкому температурному диапазону

Практические советы

• Проверьте внутренний радиус 75 мм перед выбором кабеля - крупные многожильные провода с большим радиусом изгиба могут не поместиться
• При монтаже используйте герметичную крышку - она не просто декоративна, а препятствует скоплению пыли и влаги внутри канала
• Для длинных трасс с несколькими углами - соблюдайте равномерный шаг крепления (не более 1,5 м) - чтобы избежать прогиба
• Если нужна герметизация - после монтажа заделайте стыки с лотком силиконовым герметиком, не содержащим кислоты
• Заказывайте угол вертикальный внешний 90 градусов с крышкой Стандарт 600х100 Промрукав вместе с лотками - так вы гарантированно получите совместимые детали одной партии
