Вертикальный угол 90° внешний 110x600 (RBV 160 F FS) | 7007373 OBO Bettermann

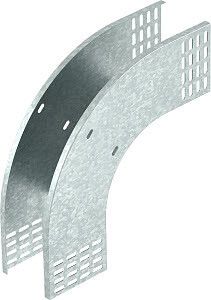

Угол вертикальный внешний 90 градусов 110x600 мм (RBV 160 F FS) от OBO BETTERMANN предназначен для формирования наружных поворотов в системах кабельных трасс KTS с высотой стенки 110 мм. Этот элемент обеспечивает плавный переход кабелей между вертикальными участками лотков, сохраняя целостность защиты и удобство прокладки.

Назначение и область применения

Угол RBV 160 F FS используется для создания внешних поворотов на 90° в кабельных трассах, где необходимо изменить направление прохождения кабелей с горизонтального на вертикальное или наоборот. Подходит для установки в промышленных объектах, центрах обработки данных, энергообъектах и других местах, где применяются кабельные лотки системы KTS с высотой боковой стенки 110 мм. Элемент работает как продолжение прямых участков лотка, не требует замены основной конструкции.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точный наружный поворот без перегибов
• Размеры: 110 мм (высота) × 600 мм (ширина) - совместим с лотками той же высоты
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в агрессивных средах
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках
• Исполнение изгиба: плавный изгиб - снижает риск повреждения кабелей при протяжке
• Перфорация в основании: да - позволяет фиксировать угол к поверхности болтами или заклепками
• Направление изгиба: вертикально ниспадающий - ориентирован на движение кабеля вниз
• Исполнение: без соединительного элемента - требуется самостоятельная фиксация к смежным участкам лотка

Совместимость и монтаж

Угол RBV 160 F FS совместим исключительно с кабельными лотками системы KTS от OBO BETTERMANN, имеющими высоту боковой стенки 110 мм. Для монтажа необходимо:

• Закрепить угол к опорной поверхности через перфорацию в основании с помощью крепежа (болты, заклепки)
• Соединить с прямым участком лотка путём плотного прилегания кромок - зазоры недопустимы
• Не использовать с лотками других серий или производителей - возможны расхождения по форме и размерам
• Фиксировать каждый угол отдельно; не рекомендуется нагружать его весом кабелей до окончательной сборки всей трассы

Безопасность и стандарты

Элемент соответствует требованиям безопасности для электротехнических систем, применяемых в промышленности. Произведён в соответствии с внутренними стандартами OBO BETTERMANN и нормами EN 61537 для кабельных лотков. Материал не выделяет токсичных веществ при температуре до +80 C. Не предназначен для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Плавный изгиб минимизирует трение при протяжке кабелей - снижается риск повреждения изоляции
• Оцинкованное покрытие защищает от коррозии даже в условиях повышенной влажности
• Перфорация упрощает монтаж на любые поверхности - металлические, бетонные, деревянные
• Совместимость с серией KTS гарантирует герметичность и надёжность соединений
• Готовый элемент вместо сварки - экономит время и не требует специализированных инструментов

Ограничения применения

• Не подходит для внутренних поворотов - предназначен только для наружных углов
• Не рассчитан на значительную нагрузку от тяжёлых кабелей без дополнительной поддержки
• Не допускается использование в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Не совместим с лотками другой высоты (например, 75 мм или 140 мм)
• Отсутствие встроенного крепления требует обязательного самостоятельного крепления к основе

Примеры использования

• Переход кабельной трассы с потолка на вертикальную стойку в серверной комнате
• Смена направления лотка от горизонтальной шины к вертикальному каналу возле станка
• Обводка трубопровода или колонны в производственном цехе с использованием стандартной системы KTS
• Подключение кабелей от распределительного щита к нижнему уровню оборудования

Практические советы

• Перед монтажом проверьте, что высота вашего лотка точно равна 110 мм - даже +-2 мм может вызвать неплотное соединение
• Используйте саморезы или заклёпки длиной не менее 8–10 мм для надёжной фиксации через перфорацию
• При протяжке кабелей через угол начинайте медленно - особенно если кабели имеют жёсткую оболочку
• Не используйте этот угол как опору для другого элемента - он не рассчитан на вертикальные нагрузки
• Артикул 7007373 всегда указывает именно эту модель - при заказе проверяйте соответствие с названием и брендом OBO BETTERMANN
