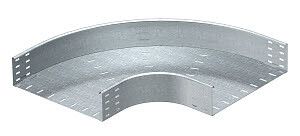

Угловая секция 90° 110x600 (RB 90 160 FT) | 7127627 OBO Bettermann

Секция угловая 90 градусов 110x600 мм горячий цинк от OBO BETTERMANN - жесткая угловая деталь для сборки кабельных трасс с поворотом на 90°, совместимая с лотками высотой 110 мм. Артикул rb 90 160 ft обеспечивает надежное соединение в условиях повышенной влажности и агрессивной среды благодаря оцинкованному покрытию.

Назначение и область применения

Секция угловая 90 градусов 110x600 мм горячий цинk предназначена для изменения направления кабельной трассы под прямым углом. Применяется в системах кабельных лотков, где требуется сохранить высоту бортов 110 мм - например, при прокладке силовых и управляющих кабелей в промышленных зонах, на объектах энергетики, транспорта и ЖКХ. Подходит для установки внутри помещений и на открытых площадках, включая территории с высокой влажностью и риском коррозии.

Технические характеристики

• Угол поворота: 90° - позволяет формировать четкий перпендикулярный переход между участками трассы
• Высота: 110 мм - точно соответствует стандартным кабельным лоткам этого размера
• Ширина: 600 мм - определяет протяжённость секции вдоль оси трассы
• Толщина материала: 1 мм - обеспечивает достаточную механическую прочность при минимальном весе
• Внутренний радиус: 150 мм - задает минимальный радиус изгиба внутренней части поворота, влияет на возможность прокладки кабелей с большим радиусом изгиба
• Покрытие: горячий цинк - защищает сталь от коррозии даже при повреждении поверхности
• Материал: сталь оцинкованная - сочетание прочности и долговечности
• Конструктивное исполнение: жесткий изгиб - форма выштампована единым целым, без сварных швов
• Перфорация в основании: да - позволяет фиксировать секцию болтами через отверстия, улучшая теплоотвод и снижая риск конденсата
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным лоткам с помощью комплектующих (например, болтов и гаек)

Совместимость и монтаж

Секция угловая 90 градусов 110x600 мм горячий цинк совместима с любыми кабельными лотками OBO BETTERMANN и аналогичными изделиями других производителей, имеющими высоту борта 110 мм. Для монтажа необходимо использовать стандартные болты M8/M10 с гайками и шайбами, которые крепятся через перфорацию в основании. Установка выполняется на несущие конструкции с шагом крепления до 1,5 метра. Соединение с прямыми участками лотков осуществляется без дополнительных адаптеров - достаточно плотного прилегания и равномерного затягивания крепежа.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем
• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных и атомных объектах
• Занесена в Реестр промышленной продукции РФ (№ 1367/9/2023)
• Покрытие горячим цинком соответствует ISO 1461 - гарантирует срок службы более 25 лет в атмосферных условиях

Преимущества

• Жесткий изгиб без сварки - исключает риск деформации и ослабления конструкции при нагреве
• Горячее цинкование - устойчиво к механическим повреждениям во время монтажа и эксплуатации
• Перфорированное основание - упрощает крепление, способствует вентиляции и предотвращает скопление влаги
• Стандартные размеры - обеспечивают взаимозаменяемость с широким спектром кабельных решений OBO BETTERMANN
• Подтверждённая сертификация - позволяет использовать на объектах с повышенными требованиями к безопасности

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - нагрузка должна распределяться через прямые участки лотков
• Внутренний радиус 150 мм ограничивает прокладку кабелей с минимальным радиусом изгиба менее 150 мм (например, некоторых многожильных силовых кабелей с бумажной изоляцией)
• Не рекомендуется для постоянного погружения в жидкости - хотя цинк защищает от коррозии, длительное воздействие воды может снизить срок службы
• Требует дополнительного крепежа - не имеет встроенных замков или быстрозажимных механизмов

Примеры использования

• Сборка трассы для кабелей питания на производственной линии с изменением направления под станок
• Прокладка кабелей управления в подземных каналах АЭС с выходом на вертикальный стояк
• Формирование поворота в кабельной трассе на тепловой электростанции, где необходима защита от влаги и химических паров
• Монтаж системы кабельных путей в холодильных камерах с высокой влажностью

Практические советы

• При выборе кабелей проверьте их минимальный радиус изгиба - он должен быть ≥150 мм, чтобы избежать повреждения изоляции при прохождении через угол
• Используйте антивибрационные прокладки под крепеж, особенно на вибрирующем оборудовании
• При монтаже в местах с возможным попаданием воды - дополнительно герметизируйте стыки с помощью термостойкого силикона
• Не используйте этот элемент как продолжение прямого лотка - всегда комбинируйте его с прямыми секциями перед и после поворота
• Артикул rb 90 160 ft и продукт от OBO BETTERMANN имеют одинаковые параметры - можно заменить на аналоги только при точном соответствии всем характеристикам
