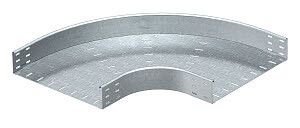

Угловая секция 90° 85x600 (RB 90 860 FS) | 7001851 OBO Bettermann

Угловая секция для кабельного лотка 90 градусов 85x600 мм от OBO BETTERMANN - комплектующий элемент для изменения направления трассы кабельных систем с сохранением герметичности и механической прочности. Артикул RB 90 860 FS предназначен для монтажа в промышленных объектах, где требуется надежная прокладка силовых и управляющих кабелей.

Назначение и область применения

Эта угловая секция используется для создания поворотов на 90 градусов в кабельных лотках с высотой бортов 85 мм. Применяется там, где необходимо изменить направление трассы без снижения нагрузочной способности или защиты кабелей - например, при проходе через перегородки, вокруг колонн или переходах между этажами. Подходит для систем, работающих в условиях повышенной влажности, запыленности и механических воздействий.

Технические характеристики

• Угол поворота: 90° - обеспечивает четкий и предсказуемый поворот трассы;
• Высота: 85 мм - совместима с лотками того же размера;
• Ширина: 600 мм - позволяет прокладывать до 600 мм ширины кабельной системы;
• Материал: оцинкованная сталь толщиной 1 мм - гарантирует долговечность и устойчивость к коррозии;
• Покрытие: горячее цинкование - защищает от ржавчины даже при повреждении поверхности;
• Внутренний радиус: 150 мм - определяет минимальный допустимый радиус изгиба кабелей внутри секции;
• Перфорация в основании: да - обеспечивает возможность заземления и отвода конденсата;
• Конструктивное исполнение: жесткий изгиб - не требует сборки, готов к установке;
• Исполнение: без соединительного элемента - для монтажа используются внешние фиксирующие детали лотковой системы.

Совместимость и монтаж

Угловая секция для кабельного лотка 90 градусов 85x600 мм совместима с любыми лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту бортов 85 мм. Монтаж выполняется путём стыковки с прямыми участками лотка с помощью болтовых соединений или хомутов. Перфорированное основание позволяет закрепить секцию к конструкции с помощью анкеров или самонарезающих винтов. Учитывайте внутренний радиус 150 мм - он ограничивает минимальный радиус изгиба кабелей, чтобы не повредить изоляцию.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям безопасности для объектов атомной энергетики;
• Занесена в Реестр промышленной продукции РФ (№ 1367/9/2023) - разрешена к применению на государственных и стратегических объектах;
• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 - нормам для кабельных систем в промышленных помещениях.

Преимущества

• Горячеоцинкованная сталь обеспечивает срок службы более 25 лет без замены;
• Жесткая форма исключает деформацию при монтаже и эксплуатации;
• Перфорация упрощает заземление всей трассы без дополнительных проводников;
• Не требует сварки или сложной сборки - экономит время при монтаже;
• Поддерживает стандартизированные решения - легко интегрируется в существующие проекты.

Ограничения применения

• Не предназначена для использования в качестве самостоятельного несущего элемента - должна быть частью полноценной лотковой системы;
• Не рекомендовано использовать в средах с постоянным контактом с агрессивными химическими веществами (например, концентрированные щелочи или кислоты);
• Внутренний радиус 150 мм ограничивает использование с кабелями малого диаметра и жесткой конструкцией - проверьте минимальный радиус изгиба кабеля перед монтажом;
• Без соединительного элемента - требует наличия подходящих крепежных деталей (болты, хомуты, крышки).

Примеры использования

• Промышленные цеха: поворот трассы вокруг оборудования на заводе по производству металлоконструкций;
• АЭС и АЭС-объекты: прокладка кабелей управления в соответствии с лицензией Росатома;
• Объекты ЖКХ: изменение направления трассы при прохождении через технические шахты;
• Логистические терминалы: организация кабельных маршрутов вдоль конвейерных линий с поворотами под 90°.

Практические советы

• Перед монтажом проверьте, что все смежные участки лотка имеют одинаковую высоту (85 мм) - иначе возможны зазоры и потеря защиты;
• Используйте пластиковые или медные перемычки для заземления через перфорацию - это повысит безопасность системы;
• При необходимости увеличения жесткости можно дополнительно закрепить секцию уголком или профилем;
• Не используйте этот элемент как прямой участок - он рассчитан только на поворот; для прямых участков применяйте стандартные лотки;
• Артикул RB 90 860 FS и SKU 7001851 - идентичны, различаются только формат записи - выбирайте тот, который соответствует вашей системе учета.
