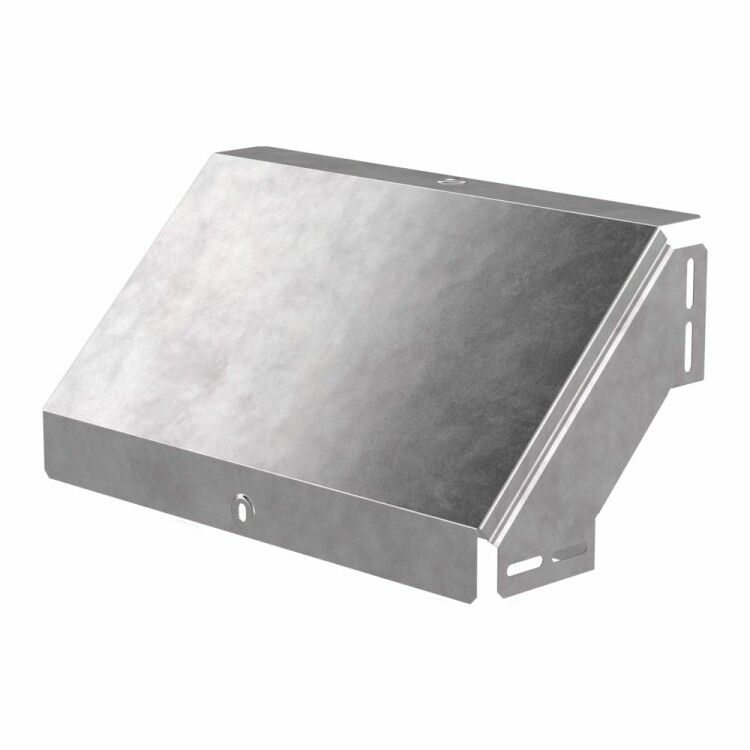

Угол вертикальный внешний 90 градусов с крышкой Стандарт 600х80 Промрукав - это прочный элемент для открытой прокладки кабельных трасс, обеспечивающий поворот на 90° с защитной крышкой. Изделие выполнено из оцинкованной стали и предназначено для эксплуатации в суровых условиях производства. Артикул pr16.0590 соответствует серии Промрукав, предназначенной для надежной защиты проводов и кабелей в промышленных средах.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой Стандарт 600х80 Промрукав используется для изменения направления кабельной трассы в вертикальной плоскости. Подходит для открытой установки в помещениях и на улице, где требуется защита кабелей от механических воздействий, пыли и влаги. Область применения - промышленные объекты: заводы, склады, энергообъекты, транспортные терминалы, участки с высокой запылённостью или перепадами температур.

Технические характеристики

• Тип: Вертикальный внешний угол 90°
• Габариты: ширина 600 мм, высота 80 мм
• Внутренний радиус: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм - усиленное исполнение для повышенной жёсткости
• Покрытие: цинк толщиной 10–22 мкм, равномерно распределённый на листе до формования
• Цвет: серый
• Температурный диапазон: от -80 C до +150 C
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при нагреве
• Наличие крышки: да - позволяет легко открывать и закрывать трассу для обслуживания
• Исполнение: без соединительных разъёмов - монтируется как единый элемент
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 600х80 Промрукав совместим с другими элементами серии Промрукав того же типа - прямыми секциями, переходниками и углами. Монтаж осуществляется открытым способом: фиксация на поверхности с помощью саморезов, хомутов или кронштейнов. Крышка крепится на защёлках - её можно снять без инструментов для осмотра или замены кабелей. Не требует сварки или специальных инструментов. Учитывайте внутренний радиус 75 мм - не допускайте изгиба кабелей с меньшим минимальным радиусом изгиба.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Огнестойкость обеспечивается за счёт металлической конструкции - при возгорании угол не выделяет токсичных веществ и не деформируется при кратковременных температурах выше 150 C. Цинковое покрытие по методу Сендзимира гарантирует долговечную антикоррозийную защиту даже при постоянном контакте с влагой. Климатическое исполнение УХЛ2 позволяет использовать продукцию в регионах с умеренным и холодным климатом, включая неотапливаемые зоны.

Преимущества

• Усиленная толщина стенки 0,8 мм снижает риск деформации при нагрузке
• Защитное цинкование по методу Сендзимира обеспечивает более равномерное и плотное покрытие, чем обычное горячеоцинкованное
• Крышка упрощает доступ к кабелям - не нужно демонтировать весь участок трассы
• Работает в широком диапазоне температур - от экстремально низких до высоких
• Не требует периодического окрашивания или ремонта покрытия

Ограничения применения

• Не предназначен для скрытой прокладки внутри стен или полов - только открытая установка
• Не рекомендуется применять в местах с постоянным воздействием агрессивных химических сред (например, кислоты, щёлочи) - цинк может разрушаться
• Не является герметичным устройством - IP-защита не указана, поэтому не подходит для помещений с постоянным брызгами воды или погружением
• Не имеет встроенных клемм или соединителей - требует дополнительных комплектующих для подключения

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в цехе с конвейерными линиями
• Прокладка силовых кабелей от распределительного щита к оборудованию на уровне потолка
• Обустройство маршрутов для слаботочных систем (сигнализация, связь) в логистическом комплексе
• Фиксация кабелей на наружных стенах зданий в условиях зимних морозов

Практические советы

• При выборе угла проверьте соответствие внутреннего радиуса (75 мм) минимальному радиусу изгиба используемых кабелей - особенно важны для многожильных и чувствительных к деформации типов
• Для длительной службы в сыром воздухе дополнительно смажьте места крепления крышки противокоррозийной смазкой
• Не затягивайте крепёж слишком сильно - тонкая сталь (0,8 мм) может продавливаться
• Совмещайте этот угол с такими же элементами серии Промрукав - это гарантирует точное совпадение габаритов и удобство сборки
• Артикул pr16.0590 - единственный в линейке с этими размерами; аналоги других брендов могут отличаться по форме или толщине
