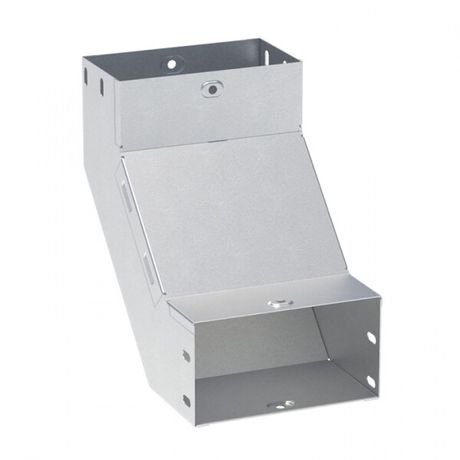

Угол для лотка вертикальный внутренний 90град. 100х100 HDZ EKF vi90100100-HDZ

Угол 90 град. вертикальный внутренний 100x100мм оцинкованный HDZ EKF PROxima - компонент системы кабельных лотков EKF-Line, предназначенный для изменения направления трассы под прямым углом внутри помещения. Применяется совместно с лотками T-Line для прокладки силовых и слаботочных кабелей на стенах, потолках и других вертикальных поверхностях.

Назначение и область применения

Этот угол используется для поворота кабельной трассы на 90 градусов в вертикальной плоскости, когда необходимо изменить направление прохождения проводов от горизонтальной поверхности к стене или между этажами. Подходит для прокладки кабелей в промышленных цехах, офисах, жилых комплексах, больницах, школах и других зданиях. Устанавливается внутри помещений, где требуется надежная и защищенная транспортировка кабелей.

Технические характеристики

• Форма: вертикальный внутренний угол 90°
• Размеры: 100×100 мм - соответствует ширине и высоте лотков T-Line
• Материал: сталь с покрытием горячим цинком (HDZ)
• Толщина стали: 0,8 мм - обеспечивает достаточную жесткость при минимальном весе
• Конструкция: стойкий изгиб - сохраняет форму при нагрузке и монтаже
• Исполнение: без соединительного разъема - фиксируется через болты или заклепки к лоткам
• Наличие крышки: да - совместим с крышками лотков T-Line для защиты от внешних воздействий
• Цвет: серый - единый цветовой ряд с другими элементами системы EKF-Line
• Гарантия: 84 месяца - подтверждает долговечность покрытия и прочность конструкции

Совместимость и монтаж

Угол совместим с лотками T-Line серии EKF-Line с размером 100×100 мм. Монтаж выполняется путем крепления к торцам лотков с помощью самонарезающих винтов, заклепок или болтов. Крышка устанавливается сверху после прокладки кабелей - она фиксируется на защелках, как и на прямых участках. Для герметичности и механической устойчивости рекомендуется использовать одинаковый тип крепежа, что применялся на остальных элементах трассы. Отсутствие встроенного соединительного разъема требует точного выравнивания лотков перед фиксацией.

Безопасность и стандарты

Произведено по технологиям, соответствующим требованиям ГОСТ Р 50571 и нормам безопасности для электромонтажных систем. Горячее цинкование обеспечивает антикоррозийную защиту в условиях повышенной влажности и агрессивной среды. Сертифицировано для использования в помещениях с классом опасности до P-IIa (по ГОСТ 12.1.004).

Преимущества

• Защита от коррозии благодаря горячему цинкованию - увеличивает срок службы в сравнении с обычным оцинкованием
• Жесткая конструкция с “стойким изгибом” предотвращает деформацию при сборке и эксплуатации
• Совместимость с крышками - позволяет полностью закрывать трассу, исключая доступ к кабелям и снижая риск повреждения
• Единая система EKF-Line - все элементы (лотки, углы, переходники) имеют стандартизированную геометрию и крепеж
• Отечественное производство - гарантирует соответствие местным условиям эксплуатации и быстрое пополнение запасов

Ограничения применения

• Не предназначен для наружной установки - даже с защитным покрытием не рассчитан на постоянное воздействие осадков и УФ-лучей
• Не подходит для трасс с радиусом изгиба менее 90° - для более мягких поворотов используются другие аксессуары
• Требует наличия прямых участков лотков 100×100 мм - несовместим с лотками другого размера (например, 50×50 или 200×100)
• Не является несущим элементом - не воспринимает значительные механические нагрузки, кроме собственного веса и кабелей

Примеры использования

• Переход кабельной трассы с потолка на стену в серверной комнате
• Смена направления линии питания от шкафа управления к оборудованию на уровне пола
• Обводка трубопровода или колонны в административном здании
• Прокладка слаботочных сетей (LAN, CCTV) в многоквартирном доме с вертикальными каналами

Практические советы

• При монтаже проверьте, чтобы лотки, к которым крепится угол, были точно выровнены - иначе крышка не будет плотно закрываться
• Используйте крепеж с антивибрационными прокладками, если угол установлен на вибрирующем оборудовании
• Не используйте этот угол как опору для тяжелых кабельных bundles - распределите нагрузку по нескольким точкам подвеса
• При необходимости замены - можно демонтировать только угол, не снимая всю трассу, благодаря модульной системе EKF-Line
• Сохраняйте оригинальные крышки - они совпадают по форме и креплению, что ускоряет последующую сборку
