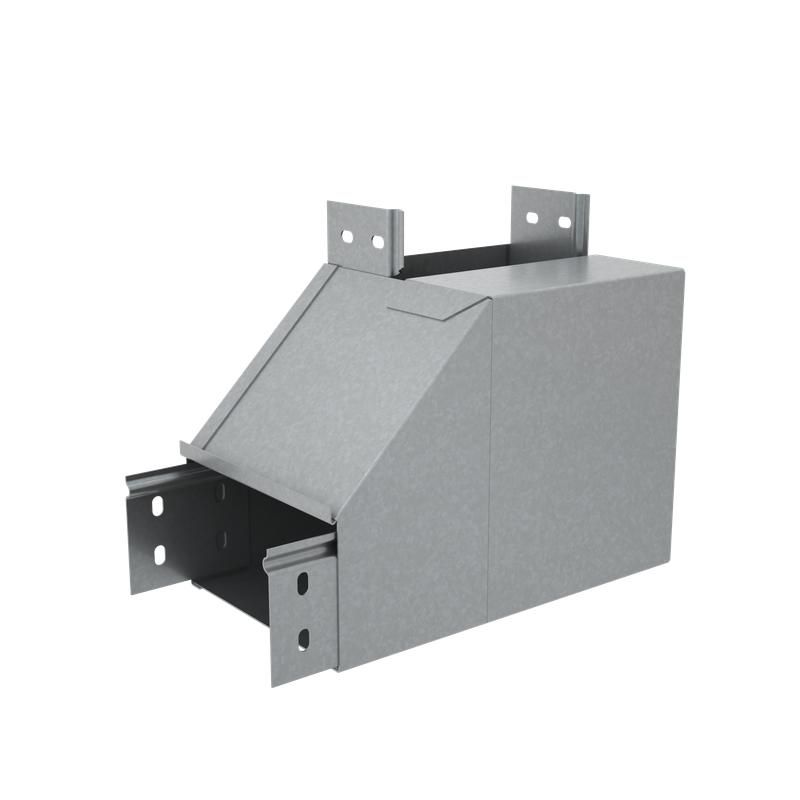

Угол вертикальный внутренний 80x300-L с разворотом трассы на 90 град"ПЛЮС" | NLPDplus90*80*300-L КМ-Профиль PL3847

Угол вертикальный внутренний левый с разворотом трассы на 90 градусов 300х80 мм сталь 1 мм от КМ-Профиля предназначен для изменения направления кабельной трассы в вертикальной плоскости с сохранением герметичности и механической прочности. Артикулы pl3847 и nlpdplus90-80-300-l подходят для сборки систем с металлическими лотками той же серии.

Назначение и область применения

Элемент используется для поворота кабельной трассы на 90° вверх, когда необходимо изменить направление движения кабелей с горизонтального на вертикальное. Подходит для установки в помещениях - в цехах, серверных, распределительных пунктах, офисных зданиях. Применяется там, где требуется надежная и долговечная система защиты кабелей без необходимости сварки или дополнительных фланцев.

Технические характеристики

• Угол поворота: 90° - точный прямой угол для бесперебойного перехода между уровнями
• Размеры: ширина 300 мм, высота 80 мм - совпадает с параметрами лотков серии PLUS
• Толщина материала: 1 мм - достаточна для жесткости при минимальном весе
• Материал: оцинкованная сталь по методу Сендзимира - устойчивость к коррозии и длительный срок службы
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без перегибов
• Конструкция: жесткий изгиб - не требует дополнительной формовки после монтажа
• Исполнение: с интегрированным соединителем - лепестки для защелкивания с лотком
• Огнестойкость: да - соответствует требованиям к пожаробезопасным системам
• Цвет: серый - стандартный цвет оцинкованной стали
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущена к использованию во многих регионах России и стран СНГ

Совместимость и монтаж

Угол совместим исключительно с металлическими лотками серии PLUS шириной 300 мм и высотой борта 80 мм. Соединение происходит через интегрированные лепестки - они защелкиваются на кромках лотка без болтов, заклепок или сварки. Для плотного контакта рекомендуется равномерно прижать элемент к лотку рукой или легким ударом резиновой киянки. Особая подштамповка на дне гарантирует непрерывность канала для кабеля и предотвращает провисание.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет заявленную огнестойкость. Метод оцинковки Сендзимира обеспечивает равномерное покрытие цинком, что снижает риск электрохимической коррозии при контакте с другими металлами. Напряжение и ток не влияют на работу элемента - он выполняет только функцию механической защиты и направления трассы.

Преимущества

• Быстрая сборка - нет нужды использовать крепеж, достаточно защелкнуть лепестки
• Целостность трассы - подштамповка на дне исключает образование щелей
• Устойчивость к коррозии - горячее цинкование по Сендзимиру защищает даже при малых повреждениях покрытия
• Поддержка стандартизированной системы - все компоненты серии PLUS взаимозаменяемы
• Не требует специальных инструментов - монтаж возможен даже без профессионального оборудования

Ограничения применения

• Не предназначена для внешней установки в условиях повышенной влажности, солевых осадков или химически активной среды
• Не подходит для трасс с диаметром кабелей более 100–120 мм - внутренний радиус 100 мм ограничивает минимальный радиус изгиба
• Не применяется в качестве опоры или несущего элемента - нагрузка должна передаваться только через основной лоток
• Запрещено применять в условиях постоянного воздействия температур ниже –40C - материал теряет пластичность

Примеры использования

• Переход кабельной трассы с потолка на стену в серверной комнате
• Смена направления трассы от этажного щита к технологическим площадкам в цехе
• Обводка трубопровода или колонны в административном здании
• Сборка вертикального стояка в многоэтажном жилом доме с распределением питания по этажам

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты лотка - 300×80 мм должны точно совпасть
• Не используйте силовые инструменты при защелкивании - можно деформировать лепестки
• Если трасса проходит рядом с источниками тепла, убедитесь, что температура окружающей среды не превышает +50C
• Для длинных участков трассы с несколькими поворотами рекомендуется чередовать левые и правые углы - так снижается напряжение в системе
• Артикул nlpdplus90-80-300-l - это тот же продукт, что и pl3847; различаются только обозначения в каталогах
