Угол вертикальный внутренний 90 градусов с крышкой Стандарт 100х50 | PR16.0445 Промрукав Строитель

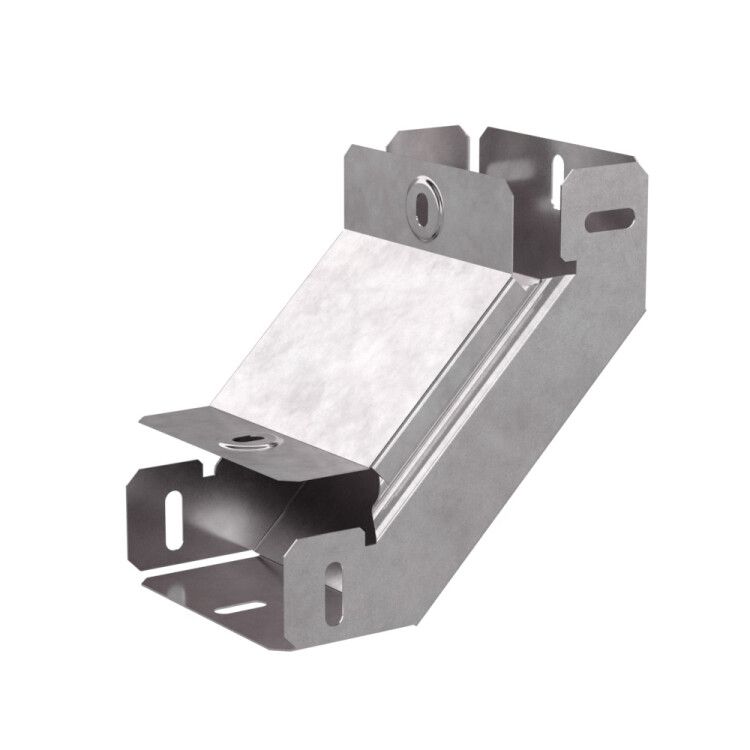

Угол вертикальный внутренний 90 градусов с крышкой 100х50 Стандарт Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для изменения направления кабельных путей на 90° в вертикальной плоскости. Бренд Промрукав обеспечивает надежность и совместимость с другими элементами системы, а артикул pr16.0445 позволяет точно идентифицировать продукт при закупках.

Назначение и область применения

Угол вертикальный внутренний 90 градусов с крышкой 100х50 Стандарт Промрукав используется для перехода кабельных трасс с горизонтального участка на вертикальный, либо для подъёма кабелей от пола к потолку. Подходит для установки с перфорированными и глухими лотками. Применяется в промышленных помещениях, на производствах, в распределительных щитах, на объектах с высокой нагрузкой на кабели - например, на конвейерах, станках, в энергообъектах.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - защитное цинковое покрытие нанесено на лист до формования, обеспечивая равномерную и долговечную антикоррозийную защиту толщиной 10–22 мкм;
• Габариты: ширина 100 мм, высота 50 мм - соответствует стандартному размеру лотков этого класса;
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции;
• Толщина стенки: 0,7 мм - усиленное исполнение, обеспечивающее жёсткость и устойчивость к механическим воздействиям;
• Наличие крышки: да - защищает кабели от пыли, влаги и случайного доступа, легко снимается для обслуживания;
• Цвет: серый - стандартизированная окраска для промышленной эстетики;
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при локальных тепловых воздействиях;
• Климатическое исполнение: УХЛ2 - допускает работу в закрытых помещениях и под навесом при температуре от -80 C до +150 C;
• Исполнение: без соединительного разъёма - требует фиксации к лоткам болтовым соединением или сваркой.

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой 100х50 Стандарт Промрукав совместим с лотками того же размера (100×50 мм) от производителя Промрукав и других компаний, соблюдающих ГОСТ 23440. Монтируется с помощью саморезов, болтов или сварки к основанию лотка. Для герметичности рекомендуется использовать уплотнители на стыках, особенно в условиях повышенной влажности. Крышка крепится на защёлки - её можно демонтировать без инструментов для осмотра или замены кабелей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных систем прокладки кабелей. Огнестойкость и термостойкость позволяют применять угол в зонах с риском перегрева. Цинкование по методу Сендзимира гарантирует соответствие нормам по коррозионной стойкости. Климатическое исполнение УХЛ2 подтверждает возможность эксплуатации в условиях, близких к средней полосе России.

Преимущества

• Усиленное исполнение - выдерживает большие нагрузки от массы кабелей и внешних ударов;
• Защита от коррозии благодаря методу Сендзимира - срок службы выше, чем у обычного оцинкования;
• Крышка в комплекте - исключает необходимость докупать отдельные элементы;
• Огнестойкость - снижает риски распространения возгорания в кабельных трассах;
• Широкий температурный диапазон - работает даже в холодильных камерах и рядом с нагревательными устройствами.

Ограничения применения

• Не предназначен для открытого монтажа под дождём или в условиях постоянного контакта с водой - не имеет IP-защиты;
• Не подходит для монтажа в взрывоопасных зонах без дополнительной защиты;
• Требует точного подбора по размеру - несовместим с лотками другого профиля (например, 100×40 или 150×50);
• Отсутствие соединительного разъёма - усложняет сборку, требует дополнительных крепёжных элементов и времени.

Примеры использования

• Переход кабельной трассы от пола к потолочному лотку в цехе с автоматизированным оборудованием;
• Подъём силовых кабелей от распределительного щита к технологическим линиям на пищевом производстве;
• Обустройство вертикального канала в офисном здании для прокладки сетевых кабелей между этажами;
• Формирование маршрута кабеля вблизи печей или теплообменников, где требуется огнестойкий элемент.

Практические советы

• При выборе учитывайте посадочные размеры лотка - ширина 100 мм и высота 50 мм должны точно совпадать;
• Для длительной эксплуатации в сыром воздухе используйте дополнительно герметик на стыках с лотком;
• Не применяйте этот угол как опору для тяжёлых труб или оборудования - он рассчитан только на вес кабелей;
• При монтаже в местах с частым обслуживанием выбирайте модели с удобной фиксацией крышки - она должна открываться без деформации;
• Артикул pr16.0445 - ключевой идентификатор; всегда указывайте его при заказе запчастей или при составлении спецификаций.
