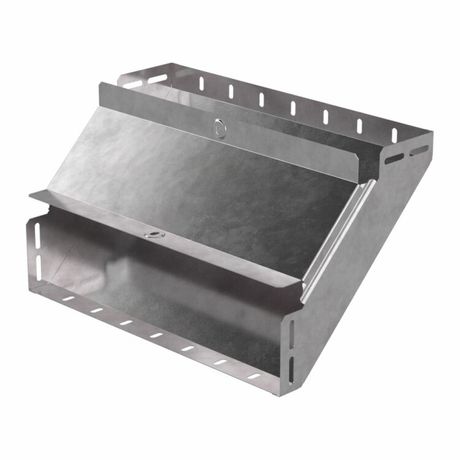

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 400х100 | PR16.0603 Промрукав Строитель

Угол вертикальный внутренний 90 градусов с крышкой 400х100 Стандарт Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для изменения направления кабельных путей на 90° вверх. Бренд Промрукав выпускает этот продукт в сериях для открытых систем прокладки, обеспечивая надежную защиту проводов в условиях широкого температурного диапазона. Артикул pr16.0603 соответствует требованиям ТУ 25.11.23-001-52715257-2019.

Назначение и область применения

Угол вертикальный внутренний 90 градусов с крышкой 400х100 Стандарт Промрукав используется для перехода кабельных трасс с горизонтального участка на вертикальный. Подходит для установки с перфорированными и глухими лотками в системах открытой прокладки. Применяется в промышленных помещениях, на производствах, в энергообъектах, где требуется защищенная и жесткая траектория прокладки кабелей. Крышка обеспечивает закрытый доступ к кабелям и предотвращает попадание пыли и механических повреждений.

Технические характеристики

• Форма: вертикальный внутренний угол 90°
• Габариты: ширина 400 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели без перегибов
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм - достаточна для жесткости при сохранении легкости
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый на лист до формования
• Цвет: серый
• Температурный диапазон: от –80 C до +150 C
• Огнестойкость: да - материал не поддерживает горение
• Исполнение: без соединительных разъемов - требует фиксации к лоткам болтами или сваркой
• Подходит для длинных трасс: да - совместим с системами протяжённостью более 10 метров
• Норматив: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой 400х100 Стандарт Промрукав монтируется открытым способом. Он соединяется с перфорированными или глухими лотками того же типа и размера через отверстия по бокам. Для фиксации используются саморезы, болты или сварка. Крышка крепится на защелках или винтах - её можно легко снять для обслуживания кабелей. Учитывайте, что внутренний радиус 75 мм определяет минимальный допустимый радиус изгиба кабелей - не используйте кабели с меньшим радиусом изгиба.

Безопасность и стандарты

Изделие соответствует нормативному документу ТУ 25.11.23-001-52715257-2019. Материал не распространяет пламя, выдерживает экстремальные температуры. Цинковое покрытие по методу Сендзимира обеспечивает долговечную антикоррозийную защиту даже при повышенной влажности. Климатическое исполнение УХЛ2 позволяет использовать угол в помещениях и под навесом, но не на открытом воздухе без защиты от осадков.

Преимущества

• Высокая прочность благодаря оцинкованной стали толщиной 0,8 мм
• Защита от коррозии благодаря методу Сендзимира - покрытие равномернее и прочнее, чем при обычном цинковании
• Наличие крышки - удобство обслуживания и защита от внешних воздействий
• Огнестойкость - безопасно применять в зонах с риском возгорания
• Широкий температурный диапазон - работает в холодильниках, печных отделениях, на улице под навесом

Ограничения применения

• Не предназначен для скрытой прокладки - только открытые системы
• Не имеет собственных соединителей - требует совмещения с другими элементами трассы
• Не рекомендуется для постоянного контакта с водой - хотя оцинкован, не является герметичным
• Не подходит для кабелей с радиусом изгиба менее 75 мм - возможны повреждения изоляции
• Не применяется в агрессивных химических средах - цинк может разрушаться при контакте с кислотами или щелочами

Примеры использования

• Переход с горизонтального лотка на вертикальный столб в цехе металлургического завода
• Подъем кабелей от пола к потолку в распределительном пункте
• Обход препятствий в автоматизированной линии с конвейерами
• Прокладка силовых кабелей в теплом цехе с температурой до +120 C
• Использование в холодильных камерах при температуре ниже –60 C

Практические советы

• Проверьте соответствие ширины угла (400 мм) ширине вашего лотка - несовпадение вызовет неплотное соединение
• При монтаже используйте антивибрационные прокладки между углом и конструкцией, чтобы снизить нагрузку на кабели
• Для длительной службы регулярно проверяйте целостность цинкового слоя - особенно после сварочных работ
• Если нужна герметизация - дополнительно уплотняйте стыки силиконовым составом, подходящим для высоких температур
• Закрепляйте угол каждые 1,5–2 метра по вертикали - большее расстояние увеличивает прогиб и риск деформации
