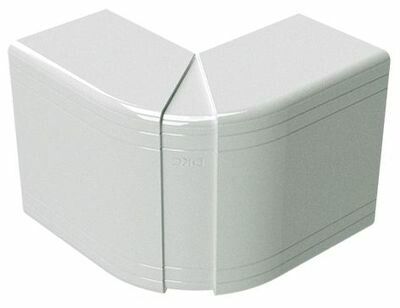

Угол для кабель-канала внешний неизменяемый 90град. 80х40 NEA DKC 01808 ДКС

Угол внешний неизменяемый 90 градусов 80х40 мм от DKC (ДКС) - элемент кабель-канала серии In-liner Classic, предназначенный для плавного перехода между участками трассы под прямым углом. Артикул 01808 подходит для внутренней прокладки проводов в офисах, квартирах и других помещениях с невысокими требованиями к защите.

Назначение и область применения

Этот угол используется для формирования угловых соединений в кабельных трассах, собранных из мини-коробов серии In-liner Classic. Он обеспечивает аккуратный и безопасный выход проводов на стыке двух направлений канала. Применяется исключительно внутри помещений - например, при монтаже проводки вдоль стен, под потолком или в нишах. Подходит для слаботочных систем: Ethernet, телефонии, видеонаблюдения, освещения, автоматизации.

Технические характеристики

• Угол: 90° - фиксированный, не регулируемый
• Габариты: 80 мм (ширина) × 40 мм (глубина) - соответствует размерам профиля In-liner Classic
• Материал: пластик без галогенов - экологически безопасный, не выделяет токсичных веществ при нагреве
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды; не предназначен для влажных зон
• Количество вводов: 2 - два входа/выхода для кабелей, один на каждую сторону угла
• Количество отсеков: 1 - одиночная камера для прокладки всех проводов
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Исполнение: формованный - изготовлен методом литья, сохраняет точную геометрию
• Цвет: чисто-белый - совпадает с цветом коробов и каналов серии In-liner Classic
• Монтажная перфорация: да - есть отверстия для крепления саморезами или дюбелями
• Способ установки крышки: встраиваемый - крышка не предусмотрена, угол монтируется как часть системы без верхнего люка
• Симметричность: да - одинаковый вид с обоих боков, можно использовать в любом направлении

Совместимость и монтаж

Угол 01808 совместим только с кабель-каналами и коробами серии In-liner Classic того же размера (80×40 мм). Не подходит для продуктов других серий или брендов, даже если габариты кажутся одинаковыми - из-за различий в форме замков и толщине стенок.

Монтаж выполняется после сборки прямых участков трассы. Крепится к поверхности через перфорацию с помощью саморезов или дюбелей. Для надежного крепления рекомендуется использовать крепеж длиной не менее 25 мм. Соединение с другими элементами происходит механически - без клея или дополнительных фиксаторов. Направление монтажа не имеет значения благодаря симметричной конструкции.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Материал без галогенов снижает риск образования ядовитых газов при возгорании. Степень защиты IP40 достаточна для сухих интерьеров, но не допускает использование в ванных комнатах, кухнях, подвалах или на улице. Сертификация по ГОСТ Р 50571.15 и IEC 61439-6 не указана - продукт ориентирован на бытовые и офисные задачи, а не на промышленные нормы.

Преимущества

• Аккуратный внешний вид - белый цвет не бросается в глаза, легко сочетается с любым интерьером
• Простота монтажа - не требует специальных инструментов, крепится одними саморезами
• Устойчивость к царапинам - поверхность не теряет внешний вид при случайном контакте
• Отсутствие галогенов - безопаснее для здоровья и окружающей среды
• Широкая доступность - является стандартным элементом в ассортименте In-liner Classic

Ограничения применения

• Не подходит для влажных, пыльных или агрессивных сред - IP40 не защищает от брызг, пара или пыли
• Не предназначен для силовой проводки с высокой нагрузкой - ограниченная теплопроводность пластика
• Запрещено применять вне помещений - материал не устойчив к УФ-излучению и перепадам температур
• Не совместим с другими сериями кабель-каналов - даже при совпадении размеров возможны проблемы с фиксацией
• Нет возможности менять угол - нельзя адаптировать под 45° или другие значения

Примеры использования

• Переход кабельной трассы от потолка к стене в офисе при прокладке сети Ethernet
• Обход угла комнаты при монтаже проводки для светильников в спальне
• Сборка трассы для видеокамер в холле многоквартирного дома
• Прокладка проводов для домашней АСУ ТП вдоль стены с поворотом в нишу

Практические советы

• Перед монтажом проверьте, что ширина и глубина вашего кабель-канала точно соответствуют 80×40 мм - расхождение даже на 1–2 мм может нарушить герметичность соединения
• Если трасса проходит рядом с источником тепла (например, радиатором), убедитесь, что температура воздуха не превышает +40C
• При использовании в местах с частым движением людей (коридоры, лестницы) используйте дополнительные крепления - угол может оторваться при ударе
• Не пытайтесь модифицировать угол - резка или сверление нарушают целостность материала и снижают прочность
• Для удобства сборки лучше всего монтировать углы сразу после прямых участков, пока система еще не заполнена кабелями
