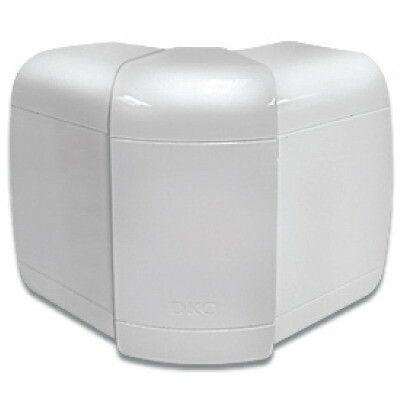

Угол внешний In-liner Front 70х22 мм, изменяемый 80-115° DKC (ДКС) 07252

Угол внешний изменяемый 70х22 мм (80–115 градусов) от DKC (ДКС), артикул 07252, предназначен для декоративного скрытия стыков между кабельными коробами, обеспечивая аккуратный вид при изменении угла соединения от 80 до 115 градусов.

Назначение и область применения

Этот угол используется для маскировки стыков кабельных каналов и коробов в местах, где требуется изменить направление трассы под углом, отличным от 90 градусов. Подходит для внутренней установки в помещениях с нормальными условиями эксплуатации. Применяется в офисах, жилых зонах, производственных корпусах там, где важна эстетика проводки - например, возле панелей управления, в шкафах, вдоль стен и потолков.

Технические характеристики

• Тип: Угол внешний изменяемый
• Угол регулировки: 80°–115° - позволяет адаптироваться под реальные углы стыковки коробов
• Габариты: 70×22 мм - высота и глубина профиля
• Материал накладки: АБС-пластик - прочный, ударостойкий, легко моется
• Материал базы и разделителей: Полипропилен (ПП) - химически стойкий, не деформируется при температурных колебаниях
• Количество отсеков: 3 - позволяют разделять кабели по функциям (например, силовые, слаботочные)
• Количество вводов: 2 - два входа для кабелей с противоположных сторон
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не предохраняет от воды
• Цвет: Чисто-белый - сочетается с большинством интерьеров
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, без воздействия осадков и прямого солнца
• Покрытие: Без покрытия - поверхность матовая, не требует специального ухода
• Содержание галогенов: Да - при горении выделяет токсичные вещества; не рекомендуется для помещений с повышенными требованиями к пожарной безопасности

Совместимость и монтаж

Угол совместим с кабельными коробами того же типа и размера, что имеют плоские боковые стенки. Монтируется в три этапа:

1. На поверхность (стену или пол) фиксируется база из ПП с помощью саморезов или клея (по необходимости).
2. Внутрь базы устанавливаются разделители - они фиксируются механически, без инструментов.
3. Сверху надевается декоративная накладка из АБС-пластика - она щелчком фиксируется на базе.

Угол можно гнуть вручную в пределах 80–115° перед окончательной фиксацией. Для точной настройки используйте шаблон или уровень. Уплотнительная кромка «стена/пол» обеспечивает плотное прилегание к основанию, исключая зазоры.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам внутри помещений. Степень защиты IP40 гарантирует безопасность от контакта с твердыми предметами, но не предназначено для влажных сред. Отсутствие покрытия делает его непригодным для агрессивных сред (химикаты, солевые растворы). Содержание галогенов ограничивает применение в системах с высокими требованиями к пожарной безопасности - например, в метро, больницах, объектах с массовым пребыванием людей.

Преимущества

• Регулируемый угол - позволяет точно подстраивать форму под фактические условия монтажа, без замены детали
• Трехсекционная внутренняя структура - удобно разделять кабели по типам, снижает риск помех
• Простая сборка - комплект состоит из трех элементов, которые собираются без инструментов
• АБС-накладка - устойчива к царапинам, легко протирается, сохраняет цвет
• Поддерживается серия In-liner Front - совместима с другими элементами этой линейки DKC

Ограничения применения

• Не использовать во влажных помещениях (ванная, кухня, подвал) - IP40 не защищает от влаги
• Запрещено применять в местах с возможностью попадания воды, пара или агрессивных жидкостей
• Не подходит для наружной установки - не выдерживает перепады температур, УФ-излучение, осадки
• Не рекомендуется в помещениях с высокими требованиями к экологической безопасности (детские учреждения, медицинские центры) из-за наличия галогенов
• Не допускается механическая нагрузка сверх расчетной - не является несущим элементом

Примеры использования

• Скрытие стыка двух кабельных коробов в офисном помещении, где трасса поворачивает под острым углом к плинтусу
• Декорирование перехода от вертикального канала к горизонтальному в серверной комнате
• Обустройство стыка между коробом и стеновой панелью в учебном классе
• Монтаж в шкафах автоматизации, где важно сохранить чистую линию проводки

Практические советы

• Перед монтажом проверьте угол стыка коробов - он должен находиться в диапазоне 80–115°, иначе угол не будет правильно фиксироваться
• При использовании на полу убедитесь, что основание ровное - неровности вызывают зазоры и деформацию накладки
• Не применяйте клей на участках, где нужна будущая демонтажная доступность - лучше использовать механическую фиксацию
• При групповом монтаже нескольких углов - соблюдайте одинаковый шаг и ориентацию для единого визуального эффекта
• Для обслуживания кабелей - достаточно просто снять декоративную накладку, не трогая базу и разделители
