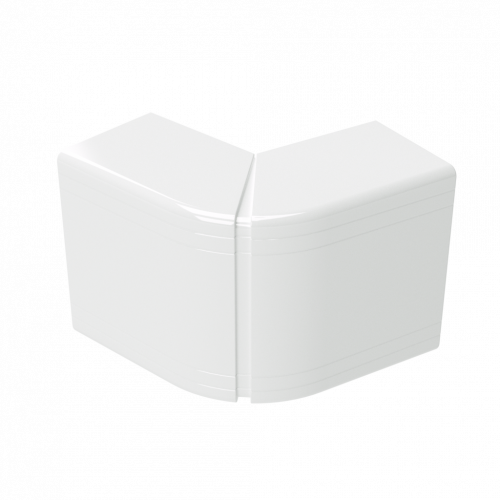

Угол для кабель-канала внешний изменяемый 70-120град. 80х60 NEAV DKC 01712 ДКС

Угол внешний изменяемый для кабель-канала 70–120 градусов 80×60 мм от DKC (ДКС), артикул 01712, предназначен для плавного перехода между участками кабель-канала на углах стен. Применяется в составе системы In-liner Classic для организации аккуратных и безопасных трасс внутри помещений.

Назначение и область применения

Этот угол используется для соединения двух секций кабель-канала под переменным углом - от 70° до 120°. Подходит для монтажа на внутренних и внешних углах стен в помещениях с нормальными условиями эксплуатации. Особенно эффективен там, где требуется адаптация под реальные геометрические особенности поверхности - например, при наличии небольших отклонений от прямого угла.

Область применения: офисы, жилые дома, административные здания, учебные заведения. Удобен для прокладки слаботочных и силовых кабелей в открытой проводке.

Технические характеристики

• Угол регулировки: 70–120° - позволяет точно подстроить угол под фактический угол стены без необходимости замены детали;
• Габариты: 80×60 мм - совместим с кабель-каналами серии In-liner Classic того же размера;
• Материал: пластик без галогенов - экологически безопасный, не выделяет токсичных веществ при нагреве;
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не обеспечивает защиту от воды - подходит только для сухих помещений;
• Цвет: чисто-белый - соответствует стандартному цвету корпусов серии In-liner Classic, легко сочетается с интерьером;
• Исполнение: формованный - однородная структура материала, высокая точность формы;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 98% при +25C;
• Перфорация: есть - позволяет закрепить угол саморезами или дюбелями к стене;
• Способ фиксации крышки: вставка внутрь - крышка кабель-канала заводится внутрь угла, что исключает выпадение и обеспечивает плотное прилегание.

Совместимость и монтаж

Угол 01712 совместим только с кабель-каналами серии In-liner Classic размером 80×60 мм. Не подходит для других систем, даже аналогичных по габаритам - из-за отличий в форме профиля и механизме фиксации крышки.

Монтаж выполняется после сборки основной трассы. Угол устанавливается на место стыка, затем крышка кабель-канала вставляется внутрь угла до щелчка. Для надежной фиксации рекомендуется использовать саморезы через перфорацию - особенно на вертикальных поверхностях или при нагрузках на кабели.

Безопасность и стандарты

Материал изготовлен без галогенов - снижает риск образования ядовитых газов при возгорании. Соответствует требованиям безопасности для внутреннего использования в помещениях с постоянным пребыванием людей. Степень защиты IP40 соответствует ГОСТ 14254 - допускает применение только в сухих, неагрессивных средах.

Преимущества

• Регулируемый угол - экономит время и материалы, позволяя компенсировать неточности кладки стен;
• Симметричная форма - одинаково удобен для правых и левых углов;
• Прочная конструкция - материал устойчив к механическим воздействиям и царапинам;
• Заводская защитная плёнка - сохраняет внешний вид до момента монтажа;
• Поддержка всей серии In-liner Classic - гарантирует единый стиль и совместимость всех элементов трассы.

Ограничения применения

• Не предназначена для влажных помещений (ванна, бассейн, улица) - IP40 не защищает от воды;
• Не подходит для мест с повышенной механической нагрузкой - например, рядом с дверями или в проходах с частым движением;
• Не работает с другими сериями кабель-каналов - даже если они имеют те же размеры 80×60 мм;
• Не рекомендуется для использования при температурах ниже −25C - возможна хрупкость материала.

Примеры использования

• Прокладка сети Ethernet и питания для компьютеров в офисе - угол маскирует переход трассы за колонной;
• Монтаж освещения и розеток в квартире - адаптер подстраивается под неровный угол стены в нише;
• Сборка трассы для видеонаблюдения в коридоре - обеспечивает чистую линию без острых изгибов.

Практические советы

• Перед монтажом проверьте угол стены - если он близок к 90°, используйте этот угол как есть; если больше 110° или меньше 80° - регулируйте его вручную, не прилагая чрезмерных усилий;
• При использовании саморезов выбирайте длину не более 15 мм - чтобы не задеть кабели внутри канала;
• Не снимайте защитную плёнку заранее - она предохраняет поверхность от пыли и царапин во время перевозки и хранения;
• Если вам нужен угол менее 70° или более 120° - используйте два последовательных элемента или другой тип соединения (например, тройник).
