Угол внешний изменяемый NEAV 60x60 (70-120°)(розница, 1 шт в пакете) - 01711R ДКС

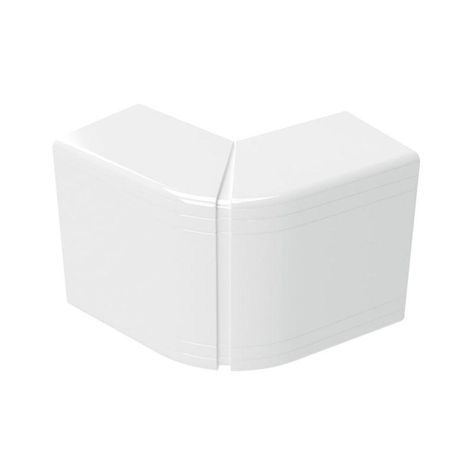

Угол внешний изменяемый NEAV 60x60 (70-120°) от DKC предназначен для эстетичного оформления наружных углов кабельных коробов серии In-liner Classic при изменении направления трассы. Материал из АБС-пластика обеспечивает прочность и устойчивость к механическим воздействиям, а возможность регулировки угла делает его универсальным решением для сложных маршрутов.

Назначение и область применения

Угол внешний изменяемый NEAV 60x60 (70-120°) используется для соединения двух участков кабельного короба серии In-liner Classic под переменным углом - от 70 до 120 градусов. Применяется там, где требуется плавный переход трассы без острых изгибов: в промышленных помещениях, на производственных линиях, в распределительных щитах, на объектах с ограниченным пространством. Подходит для систем, требующих чистой визуальной линии и защиты проводов от внешних факторов.

Технические характеристики

• Тип: угол внешний изменяемый
• Угол регулировки: 70–120°
• Размеры: 60×60 мм - совместим с коробами серии In-liner Classic
• Материал: АБС-пластик (без галогенов)
• Цвет: чисто-белый
• Исполнение: формованное, цельнолитое
• Симметричность: да - одинаковый профиль с обеих сторон
• Соединители: встроенные - обеспечивают надёжную фиксацию без доп. элементов
• Монтажная перфорация: есть - позволяет закрепить угол саморезами или дюбелями
• Защитная плёнка: наличие - защищает поверхность от царапин при транспортировке и монтаже

Совместимость и монтаж

Угол внешний изменяемый NEAV 60x60 (70-120°) полностью совместим с кабельными коробами серии In-liner Classic 60×60 мм. Устанавливается встраиваемым способом: вставляется в торец короба, выравнивается по нужному углу, затем фиксируется с помощью встроенных замков. Для дополнительной жесткости можно использовать крепёж через монтажную перфорацию. Перед сборкой удалите защитную плёнку - она не предназначена для длительного использования.

Безопасность и стандарты

Материал - АБС-пластик без галогенов - соответствует требованиям экологической безопасности при горении и утилизации. Не выделяет токсичных паров при температурном воздействии. Соответствует нормам для внутренней прокладки кабелей в промышленных и коммерческих зонах. Не является электроизоляционным элементом - не рассчитан на работу под напряжением.

Преимущества

• Гибкий угол - позволяет адаптировать трассу под реальные условия без необходимости заказывать специальные детали
• Встроенные соединители - исключают необходимость в дополнительных крепёжных элементах
• АБС-пластик - устойчив к ударным нагрузкам, не хрупкий, долговечный
• Чисто-белый цвет - легко сочетается с другими элементами серии In-liner Classic, маскирует пыль и загрязнения
• Перфорация - даёт возможность надёжного крепления даже на вертикальных поверхностях

Ограничения применения

• Не предназначен для наружной эксплуатации - не имеет IP-защиты, не рассчитан на влагу, прямые осадки или УФ-лучи
• Не работает как изолятор - нельзя применять в местах, где возможен контакт с токоведущими частями
• Подходит только для коробов 60×60 мм - несовместим с другими размерами или сериями
• Регулировка угла возможна только при первоначальном монтаже - после фиксации изменить положение сложно

Примеры использования

• Поворот трассы в цеху между двумя станками под углом 95°
• Обход колонны в распределительном шкафу с изменением направления на 110°
• Оформление угла вдоль стены при прокладке кабелей в офисе с использованием коробов In-liner Classic

Практические советы

• Перед монтажом проверьте, что стороны короба точно совпадают по ширине - 60×60 мм. Отклонение вызывает зазоры и снижает герметичность.
• При установке используйте уровень - даже небольшое перекосы будут заметны визуально из-за белого цвета.
• Если угол будет нагружаться (например, тяжёлыми кабелями), обязательно закрепите его дополнительно через перфорацию.
• Не применяйте силовые методы при регулировке угла - пластик деформируется. Лучше медленно и равномерно подгоняйте положение руками.
• Храните в сухом месте - высокая влажность может ослабить соединительные замки.
