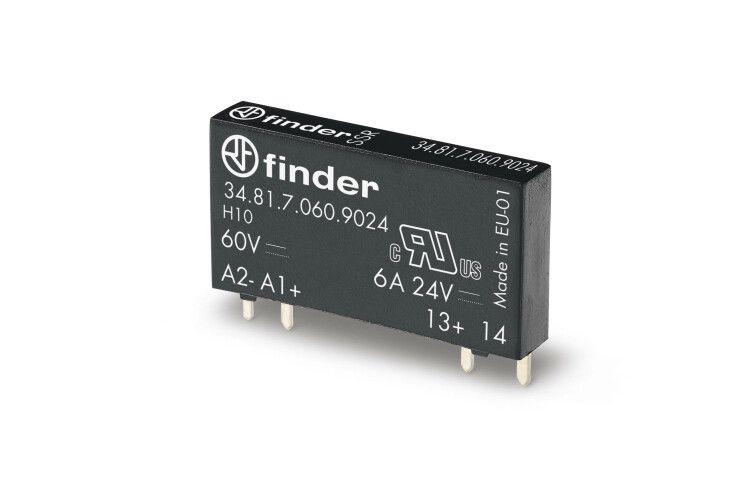

Ультратонкое твердотельное реле; монтаж на печатную плату; выход 6A(24В DC); вход 60В DC; влагозащита RTIII | 348170609024 Finder 34.81.7.060.9024

Реле твердотельное ультратонкое Finder 34.81.7.060.9024 — компактное устройство для бесконтактного коммутирования постоянного тока на печатной плате, предназначенное для работы в автоматизированных системах с напряжением управления до 60 В и нагрузкой до 6 А. Благодаря отсутствию механических частей обеспечивает долгий срок службы и надёжность в условиях вибраций.

Назначение и область применения

Реле твердотельное ультратонкое Finder 34.81.7.060.9024 используется для включения/выключения нагрузок постоянного тока без механических контактов. Подходит для установки на печатные платы в устройствах автоматизации: контроллеры, системы управления оборудованием, модульные панели, тестовое оборудование. Применяется там, где важна длительная работа без износа, быстрый отклик и отсутствие помех.

Технические характеристики

• Тип тока: постоянный (DC) — управление и нагрузка работают только с постоянным напряжением.
• Номинальный ток нагрузки: 6 А при напряжении до 24 В DC — максимальная допустимая нагрузка.
• Напряжение управления: 60 В DC — входной сигнал для активации реле.
• Количество переключающих контактов: 1 нормально открытый (НО) контакт — замыкает цепь при подаче сигнала.
• Способ монтажа: монтаж на печатную плату (SMD/through-hole) — устанавливается прямо в плату, не требует дополнительных креплений.
• Степень защиты: IP20 — защищено от доступа пальцев и крупных частиц, но не от воды и пыли.
• Материал корпуса: пластик — легкий, электроизолирующий, не проводит тепло.
• Климатическое исполнение: УХЛ4 — рассчитано на работу при температуре от −25°C до +55°C и влажности до 95% при 25°C без конденсации.
• Нормативные документы: EN 60669-1, EN 60669-2-1 — соответствуют европейским требованиям к коммутационным устройствам.

Совместимость и монтаж

Реле твердотельное ультратонкое Finder 34.81.7.060.9024 совместимо со стандартными печатными платами с шагом выводов 5,08 мм. Для монтажа требуется паяльник с регулируемой температурой — нагрев не более 260°C не более 10 секунд. Не рекомендуется использовать с переменным током (AC) — реле работает исключительно с постоянным током. Выходной ток 6 А — предел для резистивной нагрузки; при индуктивной нагрузке (например, катушки, двигатели) необходимо применять демпферные цепочки (RC-фильтры) для снижения переходных процессов.

Безопасность и стандарты

Изделие соответствует стандартам EN 60669-1 и EN 60669-2-1, что гарантирует безопасность при использовании в промышленном оборудовании. Климатическое исполнение УХЛ4 позволяет применять реле в помещениях с умеренным климатом, включая холодные цеха и автоматические шкафы. Отсутствие механических контактов снижает риск возгорания от искрения — повышает безопасность в средах с взрывоопасными газами, при условии соблюдения других мер защиты.

Преимущества

• Отсутствие механических деталей — не изнашивается, не требует обслуживания.
• Высокая скорость переключения — время включения менее 1 мс, подходит для импульсного управления.
• Низкий уровень ЭМИ — не создаёт радиопомех, не влияет на чувствительную электронику рядом.
• Компактный форм-фактор — занимает мало места на плате, идеален для плотной сборки.
• Работает в широком диапазоне температур — устойчив к колебаниям окружающей среды.

Ограничения применения

• Не предназначено для коммутации переменного тока — нельзя использовать с сетью 220 В AC.
• Степень защиты IP20 — не подходит для влажных, запылённых или outdoor-условий.
• При работе на пределе тока 6 А возможен нагрев корпуса — необходима хорошая теплопередача через плату или радиатор.
• Нет возможности визуального контроля состояния — невозможно определить включен ли контакт без внешнего индикатора.
• Запрещена работа при напряжении выше 60 В на входе — может выйти из строя.

Примеры использования

• Управление светодиодными лентами 24 В DC в системах освещения.
• Переключение двигателей постоянного тока в робототехнике и конвейерах.
• Коммутация соленоидов и клапанов в автоматических линиях.
• Цифровые интерфейсы между микроконтроллерами (Arduino, PLC) и мощными нагрузками.
• Тестовые стенды для проверки оборудования с постоянным током.

Практические советы

• При проектировании платы учтите площадь медной дорожки под выводы — она должна быть достаточной для отвода тепла при 6 А.
• Для индуктивных нагрузок (катушки, реле, двигатели) обязательно используйте антиискровую RC-цепочку параллельно нагрузке.
• Не устанавливайте реле рядом с высоковольтными элементами — даже при 60 В входа есть риск пробоя из-за малых зазоров.
• Проверьте полярность при подключении — неверная полярность входа может повредить внутреннюю схему.
• Для диагностики состояния включенного реле добавьте LED-индикатор на входной цепи — так будет видно, получает ли реле команду.
