Универсальная потолочная стойка усиленная 500 мм - UPTU500 КМ-Профиль LO2476

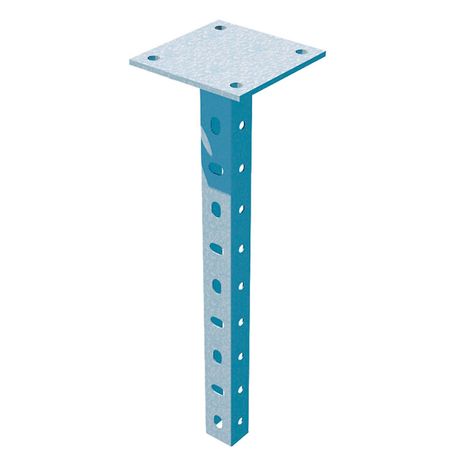

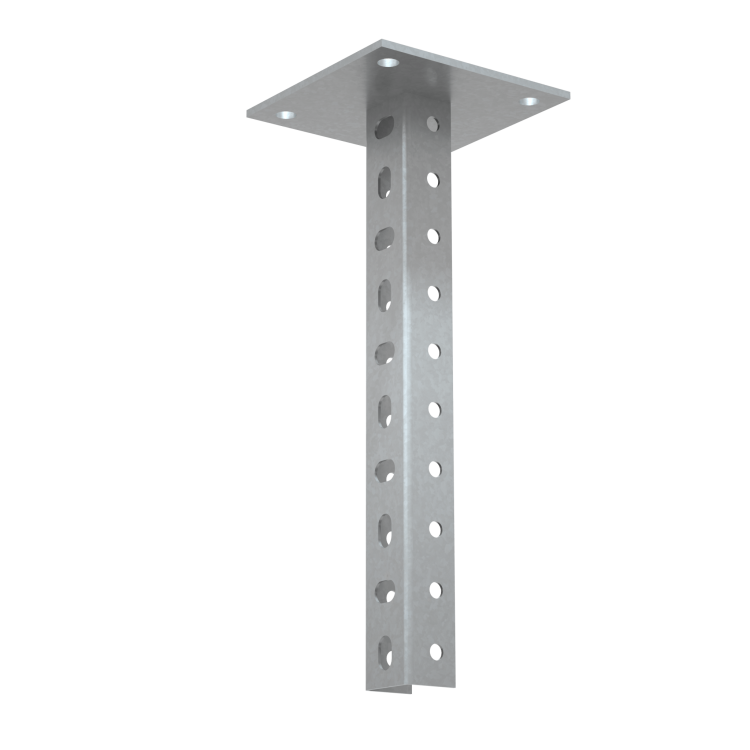

Универсальная потолочная стойка усиленная 500 мм КМ-профиль - это надёжный элемент крепления для металлических кабельных лотков, предназначенный для монтажа на потолке или полу. Выполнена из оцинкованной стали с повышенной жёсткостью, обеспечивает долговечное крепление в помещениях с умеренной влажностью. Артикулы uptu500 и lo2476 соответствуют одной модели.

Назначение и область применения

Универсальная потолочная стойка усиленная 500 мм КМ-профиль используется для крепления кабельных лотков, коробов и других элементов кабельной трассы к бетонным, металлическим или другим несущим поверхностям. Подходит для внутренней прокладки кабелей в офисах, производственных цехах, складах, трансформаторных подстанциях и других зданиях с контролируемым микроклиматом. Применяется там, где требуется жёсткая, стабильная и огнестойкая опора для кабельной системы.

Технические характеристики

• Высота: 500 мм
• Тип профиля: U-профиль с приваренным основанием
• Размеры профиля: 39×29 мм
• Толщина стенки: 2,5 мм
• Материал: сталь оцинкованная электрохимическим способом
• Защитное покрытие: цинк (электрохимический)
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях умеренного и холодного климата
• Перфорация: тройная - три группы отверстий различного диаметра для гибкого крепления

Совместимость и монтаж

Универсальная потолочная стойка усиленная 500 мм КМ-профиль совместима со всеми типами металлических лотков и коробов, имеющими стандартные крепёжные отверстия. Монтаж осуществляется через перфорированные отверстия в нижнем основании с помощью анкеров, дюбелей или болтов. Верхняя часть профиля позволяет закрепить лоток саморезами или хомутами. Для установки на бетон используйте анкерные болты M8–M10; для металлоконструкций - болты с гайками. Отступ от края профиля до первого отверстия - 15 мм, шаг между отверстиями - 50 мм. Нижнее основание имеет плоскую площадку для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость обеспечивается за счёт стального корпуса и отсутствия горючих компонентов. Цинковое покрытие защищает от коррозии, что продлевает срок службы в условиях нормальной влажности. Соответствует требованиям пожарной безопасности для внутренних систем кабельной прокладки.

Преимущества

• Тройная перфорация - возможность выбрать оптимальный способ крепления под любые условия и инструменты
• Повышенная толщина стенки (2,5 мм) и U-профиль обеспечивают жёсткость и устойчивость к деформации даже при длинных участках трассы
• Электрохимическое цинкование - более равномерное и плотное покрытие по сравнению с горячим цинком, повышает коррозионную стойкость
• Огнестойкость - не поддерживает горение, не выделяет токсичных веществ при нагреве
• Серый цвет - не требует окраски после монтажа, легко сочетается с другими элементами кабельной системы

Ограничения применения

Не рекомендуется применять в условиях постоянного контакта с водой, в сырых помещениях без вентиляции, на открытых площадках или в агрессивных средах (например, химических цехах, соляных хранилищах). Не предназначен для наружной установки. Температурный режим ограничен значениями, указанными в исполнении У1/УХЛ1/УХЛ3 - при экстремально низких температурах ниже −40 C возможна хрупкость стали. Не следует использовать как несущую конструкцию для тяжёлого оборудования - только для кабельных лотков.

Примеры использования

• Крепление лотков в серверной комнате с вертикальными трассами
• Фиксация кабельных каналов в цехе с конвейерной линией
• Подвеска шинопровода в административном здании
• Монтаж кабельной трассы в подвале с умеренной влажностью
• Закрепление проводов в распределительном щите на потолке

Практические советы

• При монтаже на бетон проверьте глубину сверления - анкер должен входить минимум на 40 мм
• Для длинных участков трассы (более 3 метров) увеличьте количество стоек - интервал не более 1,5 м
• Избегайте перегрузки: максимальная нагрузка на одну стойку - до 15 кг при равномерном распределении
• При использовании в помещениях с частыми перепадами температуры - регулярно осматривайте места крепления на предмет появления конденсата
• Артикул uptu500 и lo2476 - это один и тот же продукт, выбирайте по доступности в вашем регионе
