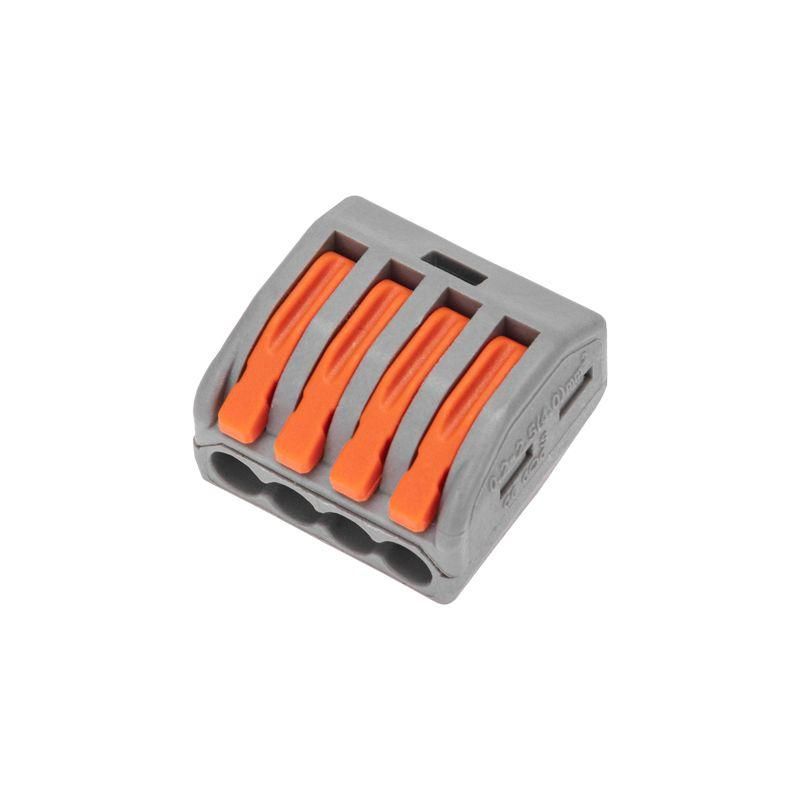

Универсальная клемма СМК 222-414, 4-проводная серая 0,08-2,5/4 мм² (блистер 10 шт/уп) | 07-5254-4-10 REXANT MEET

Клемма универсальная СМК 222-414 4-проводная серая 0,08–2,5 мм2 от REXANT - надёжное решение для быстрого и безопасного соединения тонких медных проводов в распределительных коробках, пультах управления и других устройствах. Эта клемма обеспечивает прочный контакт без инструментов, подходит для одножильных и многожильных проводов, легко монтируется и демонтируется.

Назначение и область применения

Клемма универсальная СМК 222-414 4-проводная серая 0,08–2,5 мм2 используется для соединения четырёх зачищенных проводников в слаботочных и силовых цепях до 400 В. Подходит для сборки электронных устройств, автоматических систем, освещения, контрольных панелей, станков и конвейеров. Особенно эффективна там, где требуется частая замена или диагностика проводов - например, в сервисных узлах или временных подключениях.

Технические характеристики

• Количество контактов: 4
• Сечение провода: 0,08–2,5 мм2 (многожильный), 0,08–4 мм2 (одножильный)
• Максимальный ток: 32 А (для одножильных), 24 А (для многожильных)
• Номинальное напряжение: 400 В
• Материал корпуса: полиамид 66 (высокая механическая прочность, термостойкость)
• Материал контактов: луженая медь (устойчивость к окислению, хорошая проводимость)
• Механизм зажима: стальная пружинная пластина
• Цвет: серый
• Рабочий температурный диапазон: –40 C ... +85 C

Совместимость и монтаж

Клемма универсальная СМК 222-414 4-проводная серая 0,08–2,5 мм2 совместима с медными проводами любого типа - одножильными и многожильными. Для правильного подключения:

• Снимите изоляцию с провода на длину 9–12 мм - точно по меткам на корпусе.
• Не допускайте резких изгибов зачищенного участка - это снижает надёжность контакта.
• Поднимите оранжевый рычаг, введите провод в гнездо, затем опустите рычаг до фиксации.
• Проверьте надёжность: попробуйте слегка потянуть провод - он не должен выскочить.
• Для демонтажа: снова поднимите рычаг и аккуратно извлеките провод.

На корпусе есть специальное отверстие - через него можно протестировать целостность цепи мультиметром без извлечения провода.

Безопасность и стандарты

Клемма универсальная СМК 222-414 4-проводная серая 0,08–2,5 мм2 имеет изолирующий корпус из самозатухающего полиамида, что соответствует требованиям безопасности при работе под напряжением. Материалы контактов обеспечивают устойчивость к коррозии. Напряжение 400 В позволяет использовать её в большинстве промышленных и бытовых сетей переменного тока. Прямые сертификаты не указаны - рекомендуется применять в рамках действующих норм ГОСТ Р 50030.5.1 и IEC 60947-7-1.

Преимущества

• Нет необходимости в инструментах - монтаж и демонтаж одним движением рычага.
• Удобная проверка контакта через диагностическое отверстие - экономит время при обслуживании.
• Высокая механическая устойчивость: зажим не ослабевает при вибрациях.
• Широкий диапазон рабочих температур - подходит для холодных и жарких помещений.
• Луженая медь снижает риск окисления, продлевает срок службы контакта.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен перегрев и потеря контакта.
• Не рассчитана на провода сечением более 4 мм2 (одножильные) или 2,5 мм2 (многожильные).
• Не следует использовать в условиях постоянного воздействия открытого огня или высоких уровней радиационного излучения.
• Не рекомендуется для подключения проводов с повреждённой или грязной поверхностью - это снижает надёжность зажима.

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации.
• Сборка распределительных коробок в офисах, торговых центрах, жилых домах.
• Объединение проводов в пультах управления станков и конвейеров.
• Временные подключения при ремонте электрооборудования.
• Интеграция в световые панели, системы сигнализации, малогабаритную электронику.

Практические советы

• Выбирайте клемму СМК 222-414 4-проводную, когда нужна компактная, многократно используемая точка соединения - она лучше, чем обычные колпачки СИЗ.
• При использовании многожильных проводов - плотнее заправляйте все жилы в одно гнездо, чтобы они не торчали и не деформировались.
• Не затягивайте провод слишком сильно - даже при максимальном усилии рычага зажим работает автоматически; лишние движения не нужны.
• При установке в шкафах - ориентируйте клемму так, чтобы рычаг был доступен для оператора, а не закрыт другими элементами.
• Эта клемма от REXANT - часть серии, которая часто применяется в промышленной автоматике. Артикул 07-5254-4-10 удобно заказывать партиями для массового монтажа.
