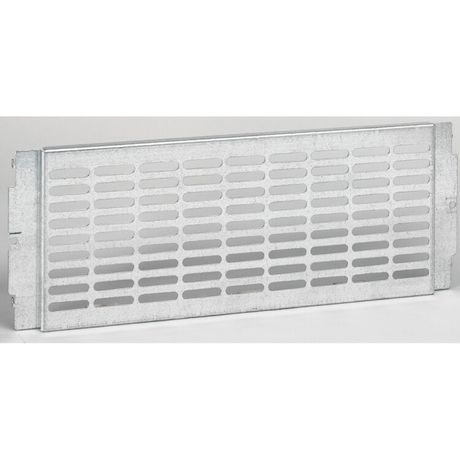

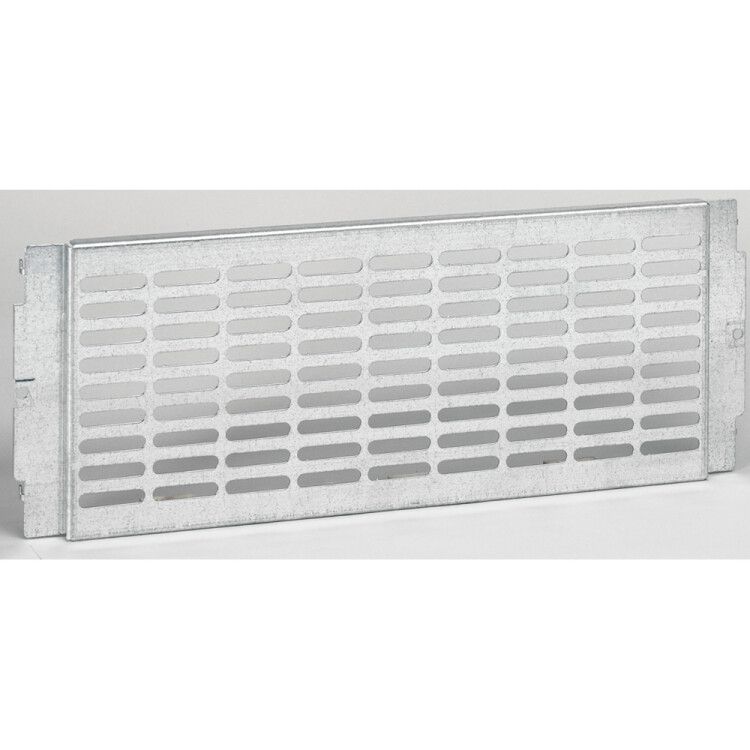

Универсальная перфорированная пластина - для шкафов и щитов XL3 400 высота 200 мм | 020241 Legrand

Пластина перфорированная универсальная для шкафов и щитов XL3 400x200мм от Legrand - элемент крепления для компактной установки аппаратуры внутри распределительных шкафов и щитов. Благодаря перфорации и оцинкованному покрытию, она сочетает прочность, долговечность и удобство сборки. Артикулы 20241 и 020241 соответствуют серии XL3.

Назначение и область применения

Пластина предназначена для фиксации оборудования внутри электрощитов и распределительных шкафов: автоматических выключателей, реле, контакторов, модульных устройств и других компонентов с креплением на DIN-рейку или через отверстия. Подходит для промышленного, коммерческого и жилого сектора. Особенно эффективна там, где требуется гибкая компоновка без сварки или сложной механической обработки.

Технические характеристики

• Размеры: 400 × 200 мм
• Материал: сталь с оцинкованным покрытием
• Тип: перфорированная пластина
• Толщина материала: не указана - используется стандартная для серий XL3 (обычно 1–1,5 мм)
• Перфорация: равномерные круглые отверстия шагом 8 мм (по стандарту серии XL3)

Совместимость и монтаж

Пластина совместима со всеми изделиями серии XL3 от Legrand. Крепится к корпусу шкафа болтами M4/M5 или самонарезающими винтами через предварительно просверленные отверстия в стенках шкафа. Отверстия на пластине позволяют закрепить оборудование напрямую с помощью болтов или хомутов. Для установки DIN-реек используйте специальные кронштейны - плита не имеет встроенных направляющих.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в электроустановках до 1000 В. Оцинкованное покрытие обеспечивает устойчивость к коррозии в условиях повышенной влажности, однако не предназначен для открытых площадок или агрессивных сред. Серия XL3 прошла испытания на соответствие ГОСТ Р МЭК 61439.

Преимущества

• Универсальная перфорация позволяет размещать устройства в любом месте без ограничений по расположению
• Оцинкованное покрытие защищает от ржавчины в помещениях с высокой влажностью
• Высокая механическая прочность стали обеспечивает надежную фиксацию тяжелого оборудования
• Поддерживается системой комплектующих Legrand XL3 - легко заменяема и дополняема другими элементами серии

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и УФ-излучения
• Не рекомендована для помещений с постоянным воздействием кислот, щелочей или солевых растворов
• Не является несущей конструкцией - не применяется вместо рамы или основания шкафа
• Не подходит для крепления оборудования весом более 15 кг без дополнительной опоры

Примеры использования

• Установка автоматических выключателей и УЗО в квартирном щите
• Фиксация контроллеров и реле на промышленном шкафе управления конвейера
• Размещение терморегуляторов и преобразователей частоты в распределительном пункте здания
• Альтернатива дорогостоящим панелям с заранее заданной компоновкой - когда нужна адаптивная схема

Практические советы

• При монтаже проверьте, чтобы отверстия на пластине совпадали с местами крепления вашего оборудования - типичный шаг отверстий 8 мм, но некоторые устройства требуют 10 мм
• Для тяжелых устройств используйте два болта на каждую точку крепления - избегайте одиночных точек нагрузки
• При использовании нескольких пластин в одном шкафу соблюдайте минимальный зазор 10–15 мм между ними для вентиляции
• Пластина XL3 400x200мм идеально сочетается с боковыми планками и крышками серии Legrand - все элементы имеют одинаковый шаг перфорации
• Не режьте и не сверлите дополнительные отверстия - это снижает коррозионную стойкость и нарушает гарантию
