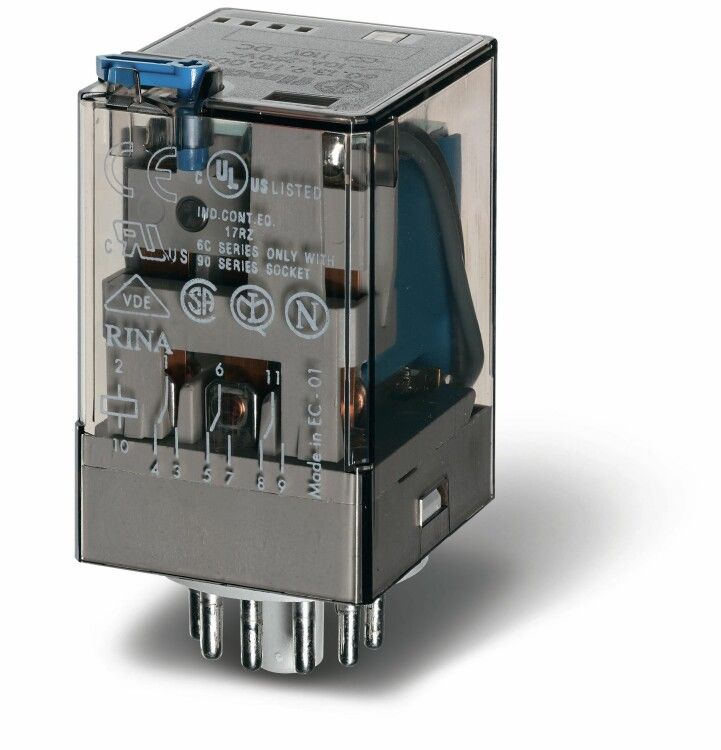

Универсальное электромеханическое реле; монтаж в розетку 11-штырьковый разъем; 3CO 10A; контакты AgNi; катушка 24В AC | 601380240054 Finder 60.13.8.024.0054

Реле универсальное электромеханическое Finder 60.13.8.024.0054 - компактное промежуточное реле с 3 переключающими контактами на 10 А, рассчитанное на работу от сети 24 В переменного тока. Устанавливается в 11-штырьковый разъем, подходит для автоматизации, панельного оборудования и систем управления. Благодаря наличию LED-индикации, кнопки теста и механического индикатора упрощает диагностику и обслуживание.

Назначение и область применения

Реле универсальное электромеханическое Finder 60.13.8.024.0054 используется для коммутации слаботочных цепей управления в силовых системах. Подходит для замены старых реле, расширения числа контактов в панелях управления, передачи сигналов между контроллерами и исполнительными устройствами. Применяется в промышленной автоматике: станках, конвейерах, системах вентиляции, насосных установках, где требуется надежное и долговечное переключение нагрузки до 10 А.

Технические характеристики

• Напряжение питания катушки: 24 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество контактов: 3 переключающих (3CO - три однократно переключаемых контакта)
• Тип контактов: нормально открытые (NO), без нормально закрытых (НЗ = 0)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для частых включений
• Тип управления: моностабильное (при снятии напряжения - возвращаются в исходное состояние)
• Подключение: разъемное, через 11-штырьковый разъем (совместим с базой типа 99.01.9.024.0000 и аналогичными)
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и воды
• Индикация состояния: светодиод (LED) горит при включенном состоянии катушки
• Функциональные опции: кнопка ручного тестирования, механический индикатор положения контактов
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать клеммы катушки без учета полярности

Совместимость и монтаж

Реле универсальное электромеханическое Finder 60.13.8.024.0054 предназначено для установки в 11-штырьковую монтажную плату (базу). Для работы необходима совместимая основа - например, Finder 99.01.9.024.0000. Монтаж осуществляется путем плотного вставления штырей реле в гнезда платы. Контакты не требуют пайки. Перед установкой проверьте соответствие номера базы и типоразмера. Не используйте реле без основы - оно не фиксируется и не обеспечивает электрический контакт.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности:

• EN 61810-1 - Общие требования к реле
• EN 61810-2 - Требования к промежуточным реле
• EN 61810-7 - Требования к реле с принудительно управляемыми контактами

Принудительно управляемые контакты обеспечивают гарантированное разъединение всех полюсов при отключении катушки - повышает безопасность при ремонте и аварийных ситуациях.

Преимущества

• Высокая надежность контактов из AgNi - выдерживают частые включения/выключения даже при индуктивных нагрузках
• LED-индикация позволяет визуально определить состояние реле без тестера
• Кнопка теста дает возможность проверить работоспособность контактов без подачи напряжения на катушку
• Механический индикатор показывает реальное положение контактов - отличается от LED, который показывает только возбуждение катушки
• Гибкая поляризация - не нужна правильная ориентация проводов на катушке
• Компактный форм-фактор - экономит место на DIN-рейке или панели

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от пыли, брызг и влаги
• Не использовать в средах с высокой запыленностью, агрессивными газами или взрывоопасной атмосферой
• Максимальная рабочая температура +40C - при более высоких температурах возможен снижение срока службы
• Не подходит для постоянной работы при токе выше 10 А - риск перегрева и сваривания контактов
• Только переменный ток - нельзя применять с постоянным напряжением (DC)

Примеры использования

• Управление магнитными пускателями в панели управления станком
• Переключение режимов работы системы вентиляции по сигналу PLC
• Распределение сигнала от одного выхода контроллера на несколько потребителей
• Аварийное отключение насоса при срабатывании датчика уровня
• Сигнализация состояния в системах освещения или отопления

Практические советы

• Выбирая реле, всегда проверяйте совместимость с монтажной базой - неверный тип разъема сделает установку невозможной
• При использовании в частых циклах включения (более 1000 раз в час) следите за нагревом - возможно снижение срока службы контактов
• Кнопка теста активирует контакты механически - она не подает питание на катушку, поэтому проверяет именно механическую часть
• LED и механический индикатор показывают разное: LED - есть ли напряжение на катушке; индикатор - действительно ли контакты замкнуты
• Для длительной эксплуатации рекомендуется периодически проверять контактное давление и наличие окислов - особенно при работе с индуктивными нагрузками
• При замене реле универсального электромеханического Finder 60.13.8.024.0054 сохраняйте ту же базу - другие модели серии 60 имеют одинаковый интерфейс
