Универсальное электромеханическое реле; монтаж в розетку 11-штырьковый разъем; 3CO 10A; контакты AgNi+Au; катушка 230В AC | 601382305040 Finder 60.13.8.230.5040

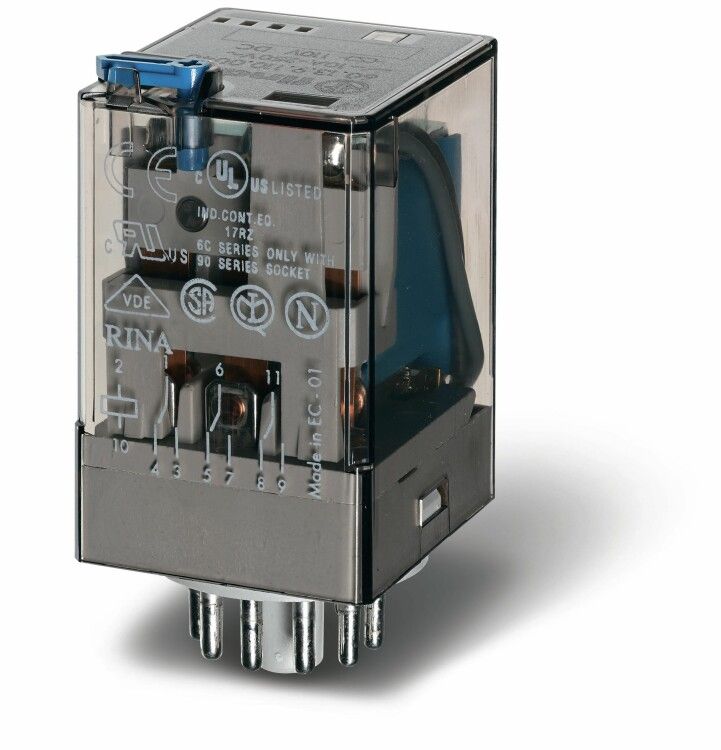

Реле универсальное электромеханическое Finder 60.13.8.230.5040 - компактное промежуточное реле с тремя переключающими контактами на 10 А, предназначенное для установки в 11-штырьковую розетку. Подходит для автоматизации, управления нагрузками в пультах, щитах и контроллеров, где требуется надежное коммутирование переменного тока 230 В.

Назначение и область применения

Это промежуточное реле используется для передачи управляющего сигнала между слаботочными цепями и силовыми нагрузками. Его применяют в системах автоматизации, панелях управления, станках, конвейерах, бытовой и промышленной аппаратуре. Благодаря штепсельному подключению, замена реле происходит за секунды - без пайки и демонтажа проводов.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Коммутируемый ток: до 10 А на каждый контакт
• Количество контактов: 3 переключающих (3CO - три однополюсных переключающих контакта)
• Тип контактов: AgNi + Au - серебро-никель с золотым покрытием для снижения переходного сопротивления и повышения долговечности при малых токах
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: монтаж в 11-штырьковый разъем (розетку), тип “DIN”
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Индикация: механический индикатор положения контактов (видно, включен ли реле)
• Функция теста: кнопка для ручной проверки работы контактов без подачи напряжения на катушку
• Поляризация: свободная - можно подавать напряжение на любые два вывода катушки
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле совместимо с базовыми 11-штырьковыми розетками стандарта Finder 60. Монтируется просто: вставьте реле в гнездо до щелчка. Для правильной установки убедитесь, что розетка соответствует модели 60.13.8.230.5040 - иначе контакты не совпадут. Не используйте розетки других серий (например, 40 или 50). Клеммы на плате уже распределены согласно схеме, поэтому ориентироваться можно по маркировке на корпусе.

Безопасность и стандарты

• Соответствует EN 61810-1 - требования к электромеханическим реле общего назначения
• EN 61810-2 - нормы для реле с принудительно управляемыми контактами
• EN 61810-7 - безопасность при использовании в системах управления

Принудительно управляемые контакты гарантируют, что при отказе катушки контакты остаются в выключенном состоянии - важная функция для безопасности.

Преимущества

• Золотое покрытие контактов обеспечивает стабильную работу даже при слаботочных сигналах (например, от PLC)
• Механический индикатор позволяет визуально определить состояние реле без измерительных приборов
• Кнопка теста ускоряет диагностику - можно проверить работоспособность без включения питания
• Штепсельное подключение экономит время при обслуживании и замене
• Высокая надежность благодаря классическому электромеханическому принципу - меньше сбоев, чем у твердотельных аналогов

Ограничения применения

• Не предназначено для работы во влажной среде или на улице - IP20 не защищает от брызг и пыли
• Максимальный ток 10 А - нельзя использовать для мощных нагревательных элементов выше 2,3 кВт при 230 В
• Не подходит для частого включения-выключения свыше 1000 циклов в час - возможен износ контактов
• Требуется обязательное использование совместимой 11-штырьковой розетки; другие разъемы не подходят

Примеры использования

• Управление двигателем насоса через PLC - сигнал 24 В DC преобразуется в включение 230 В AC через это реле
• Автоматический запуск освещения в помещении по таймеру
• Контроль состояния оборудования в распределительном щите
• Сигнализация аварии: реле активируется при превышении порога температуры и включает световой индикатор

Практические советы

• При замене старого реле - всегда отключайте питание. Даже при отключенном входе, выходные контакты могут находиться под напряжением!
• Проверяйте соответствие розетки: номер на ней должен начинаться с 60.13.8... - иначе реле не войдет или будет плохо контактировать
• Если реле часто срабатывает - следите за температурой окружающей среды. Перегрев сокращает срок службы катушки
• Для длительной работы с малыми токами (менее 1 А) - золотое покрытие контактов предотвращает окисление, но не заменяет регулярную проверку
• Используйте этот реле как «безопасный интерфейс» между слаботочным контроллером и силовым оборудованием - он изолирует высокое напряжение от чувствительной электроники
