Универсальное электромеханическое реле; монтаж в розетку 8-штырьковый разъем; 2CO 10A; контакты AgNi; катушка 220В DC | 601292200040 Finder 60.12.9.220.0040

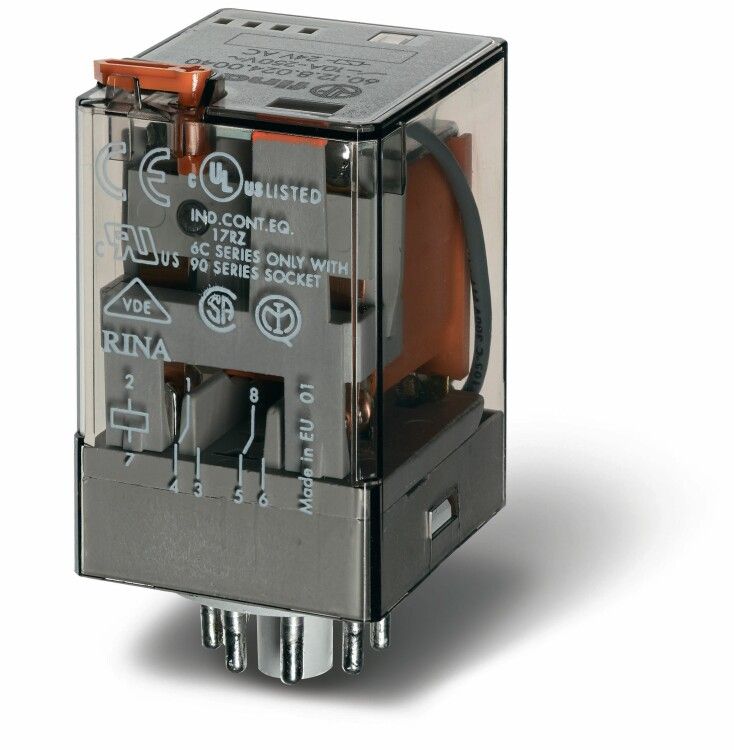

Реле универсальное электромеханическое Finder 60.12.9.220.0040 - компактное промежуточное реле с двумя переключающими контактами на 10 А, предназначенное для установки в 8-штырьковый разъем. Подходит для управления нагрузками постоянного тока напряжением 220 В в автоматизированных системах, панелях управления и промышленном оборудовании.

Назначение и область применения

Реле Finder 60.12.9.220.0040 используется для коммутации слаботочных управляющих сигналов в мощные нагрузки. Его применяют там, где требуется изолированное включение/выключение цепей: в системах автоматизации, на станках, конвейерах, в распределительных щитах и устройствах управления. Благодаря разъемному подключению, реле легко заменяется без пайки или перепайки проводов.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 220 В DC
• Номинальный ток контактов: 10 А
• Количество контактов: 2 переключающих (SPDT - один нормально открытый и один нормально закрытый)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Способ монтажа: вставное в 8-штырьковую розетку (не требует пайки)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Дополнительно: кнопка ручного тестирования, механический индикатор состояния контактов

Совместимость и монтаж

Реле Finder 60.12.9.220.0040 совместимо с базовыми розетками серии 60, соответствующими стандарту IEC 61810. Для монтажа достаточно вставить реле в панельную розетку до характерного щелчка. Контакты находятся на нижней части корпуса - они не видны при установленном реле, поэтому важно проверить правильность подключения перед установкой. Напряжение на катушку подается через два внешних вывода розетки - используйте провода сечением не менее 0,75 мм2 для надежной передачи 220 В DC.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование с использованием кнопки ручного управления). Конструкция обеспечивает гальваническую развязку между управляющей цепью и силовыми контактами, что снижает риск поражения током при работе с высоковольтными участками.

Преимущества

• Индикация состояния контактов - механический флажок показывает, включен ли реле, даже при отсутствии питания
• Кнопка тестирования позволяет проверить работу контактов без подачи напряжения на катушку - удобно при обслуживании
• Контакты из AgNi обеспечивают долгий срок службы при переключении индуктивных нагрузок (например, катушек, двигателей)
• Разъемное подключение ускоряет замену - не нужна перепайка, не повреждается печатная плата
• Свободная полярность катушки упрощает монтаж и снижает вероятность ошибки при подключении

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не защищает от брызг и пыли
• Подходит только для постоянного тока (DC); нельзя использовать с переменным током (AC)
• Максимальный ток 10 А - не рекомендуется для нагрузок выше этого значения, особенно при частых включениях
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• При длительной работе при максимальной нагрузке возможен нагрев - обеспечьте достаточное воздушное охлаждение вокруг розетки

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Переключение режимов работы станков (быстрый/медленный ход)
• Коммутирование сигнализаций и световых индикаторов в пультах управления
• Реализация логики в PLC-системах как промежуточное устройство
• Автоматическое отключение оборудования при аварийной ситуации по сигналу контроллера

Практические советы

• Проверяйте соответствие розетки типу 8-штырьковой - не все розетки подходят, даже если выглядят аналогично
• При подключении катушки 220 В DC соблюдайте полярность только если ваш источник имеет жестко заданную полярность; в противном случае - она не важна
• Используйте фильтры (RC-цепочки или варисторы) при коммутации индуктивных нагрузок - продлит срок службы контактов
• При замене реле всегда отключайте питание - даже при отключенном управлении контакты могут быть под напряжением
• Для частого тестирования используйте кнопку на корпусе - это безопаснее, чем имитировать подачу напряжения
• При сборке панели оставляйте минимум 10–15 мм свободного пространства вокруг реле для теплоотвода
