Универсальный держатель на мостовой опоре для прутка 5-8 мм и полосы до 40 с 2 пластинами | UDMO2-D5-8-B40 КМ-профиль MA0308

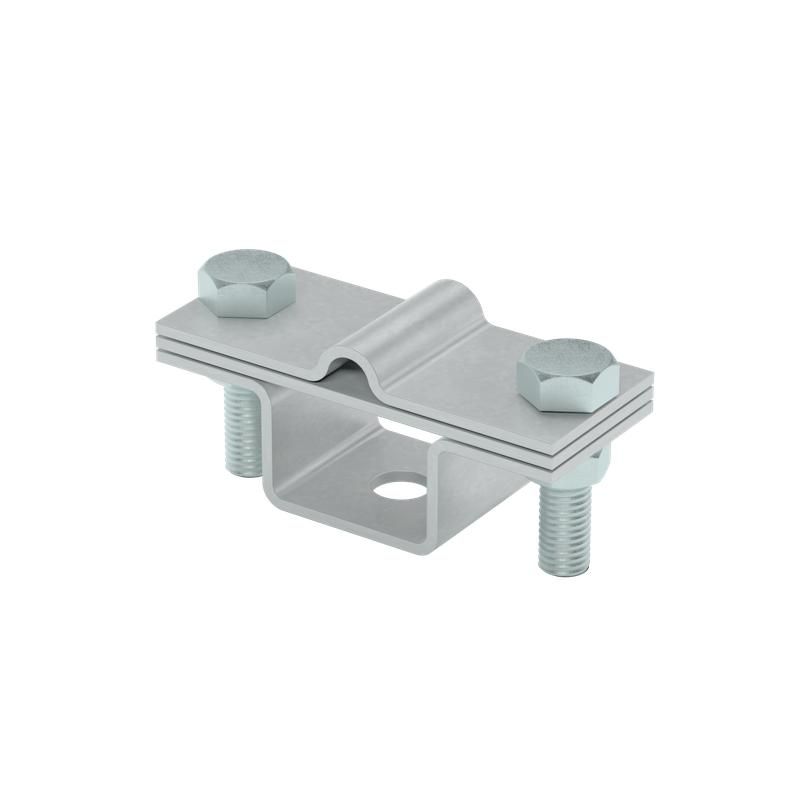

Универсальный держатель на мостовой опоре КМ-Профиля с артикулом ma0308 предназначен для надежной фиксации проводников молниезащиты и систем заземления на кровле или вертикальных поверхностях. Он поддерживает одновременно круглые прутки 5–8 мм и металлические полосы шириной до 40 мм, обеспечивая прочную и долговечную установку в рамках системы AURAFORT®.

Назначение и область применения

Этот держатель используется в системах молниезащиты и заземления для закрепления токоотводов на мостовых опорах. Применяется на крышах зданий, на фасадах, вблизи технологических трубопроводов и других участках, где требуется жесткая фиксация проводящих элементов. Подходит для объектов гражданского, промышленного и коммунального назначения - от частных домов до заводских комплексов.

Технические характеристики

• Диаметр круглого проводника: 5–8 мм
• Ширина плоского проводника: до 40 мм
• Тип крепления: винтовой зажим с двумя профилированными пластинами
• Материал: сталь с электрохимическим цинкованием
• Используемые крепежные элементы: болты М8
• Группа защиты по ГОСТ 15150-69: UH1 - для сухих и слабоагрессивных сред

Совместимость и монтаж

Держатель совместим с другими компонентами серии AURAFORT® и рассчитан на установку на стандартные мостовые опоры. Для монтажа необходимо:

• Закрепить основание держателя на опоре с помощью болтов или сварки (по проекту);
• Поместить проводник (пруток или полосу) между двумя пластинами;
• Затянуть болты М8 равномерно, чтобы избежать перекоса и повреждения поверхности проводника.

Не требует специальных инструментов - достаточно гаечного ключа на 13 мм. Рекомендуется проверять степень затяжки после первых 1–2 месяцев эксплуатации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 для работы в условиях класса UH1 - то есть в помещениях, на открытых площадках с невысокой влажностью и минимальным воздействием агрессивных веществ. Цинковое покрытие обеспечивает антикоррозийную защиту, но не предназначено для постоянного контакта с морской водой, кислотными парами или высокими уровнями солевых осадков.

Преимущества

• Универсальная форма позволяет фиксировать два типа проводников без замены детали - экономит время и запчасти.
• Оцинкованная сталь устойчива к окислению в нормальных условиях эксплуатации.
• Профилированные пластины обеспечивают плотный контакт с проводником, снижают риск механического смещения.
• Подходит для автоматизированной сборки и массового монтажа.

Ограничения применения

• Не рекомендован для использования в агрессивных средах: побережья морей, химические производства, тепловые станции с высокой влажностью и сернистыми выбросами.
• Не подходит для проводников диаметром менее 5 мм или более 8 мм - возможен проскальзывание или деформация.
• Не предназначен для нагрузок, превышающих вес проводника и усилия ветра - не является несущим элементом конструкции.
• Цинковое покрытие не гарантирует долговечность при прямом контакте с бетоном или сырым грунтом - нужна изоляция или воздушный зазор.

Примеры использования

• Фиксация токоотвода из медного прутка Ø6 мм на крыше административного здания.
• Установка полосы 40×3 мм вдоль конька промышленного ангара с металлическим покрытием.
• Крепление заземляющего проводника к мостовой опоре возле вентиляционного шахты на складском комплексе.

Практические советы

• Перед монтажом проверьте соответствие диаметра прутка и ширины полосы указанным значениям - даже небольшое отклонение может нарушить герметичность зажима.
• При использовании алюминиевых проводников убедитесь, что они не находятся в прямом контакте с сталью - возможна гальванопарная коррозия. Лучше использовать переходные вставки.
• При монтаже на деревянные или несущие конструкции - используйте дополнительные изоляторы, чтобы исключить случайное замыкание с конструкцией здания.
• Держатель КМ-Профиля ma0308 можно применять в сочетании с аналогичными изделиями серии AURAFORT® - все элементы имеют согласованные размеры и типы креплений.
