Универсальный фальцевый держатель H70 мм для прутка 5-10 | UFD-H70-D5-10 КМ-профиль MA0454

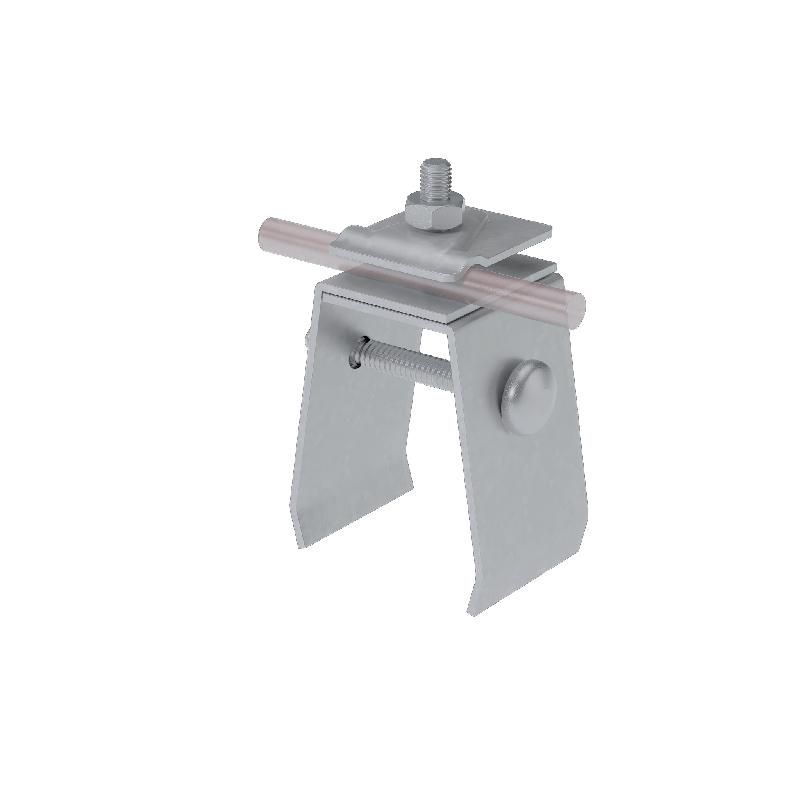

Держатель фальцевый UFD-H70-D5-10 КМ-Профиля - компонент системы молниезащиты AURAFORT®, предназначенный для надежной фиксации токоотводов на фальцевых крышах и металлических конструкциях. Устройство обеспечивает прочное крепление прутков диаметром 5–10 мм и совместимо с системами заземления зданий.

Назначение и область применения

Держатель фальцевый UFD-H70-D5-10 применяется для монтажа токоотводов в системах молниезащиты и заземления. Он предназначен для установки на фальцевую кровлю, профилированные металлические поверхности и другие металлоконструкции. Подходит для использования на промышленных, коммерческих и жилых зданиях, где требуется надежная фиксация проводников без повреждения покрытия кровли.

Технические характеристики

• Высота держателя: 70 мм
• Поддерживаемый диаметр прутка: 5–10 мм
• Материал: оцинкованная сталь (электрохимическое цинкование)
• Фиксация: через болтовые зажимы
• Серия: AURAFORT®
• Артикул: ma0454

Совместимость и монтаж

Держатель совместим с токоотводами круглого сечения диаметром 5–10 мм. Для монтажа необходимо:

• Разместить держатель на фальце или металлической поверхности;
• Закрепить его саморезами или заклепками (не входят в комплект);
• Уложить токоотвод внутрь держателя;
• Затянуть болты зажима до плотного контакта с проводником.

Не требует сверления фальца - крепится на ребро или плоскость без нарушения гидроизоляции. Рекомендуется использовать с другими компонентами серии AURAFORT® для единых электрических соединений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения. Материал - оцинкованная сталь - обеспечивает устойчивость к коррозии в условиях сухого климата и слабоагрессивных сред. Не рекомендуется применение в агрессивных химических или высоковлажных средах (например, вблизи морского побережья или промзоны с кислотными выбросами).

Преимущества

• Электрохимическое цинкование увеличивает срок службы по сравнению с горячим цинком при сохранении точности формы;
• Регулируемый зажим позволяет фиксировать прутки разного диаметра в заданном интервале;
• Низкий профиль минимизирует влияние на внешний вид кровли;
• Совместим с системой AURAFORT® - гарантирует однородность всех соединений в системе молниезащиты.

Ограничения применения

• Не предназначен для установки на неметаллические поверхности (битум, черепицу, дерево);
• Не рассчитан на постоянный контакт с морской водой, кислотами, щелочами;
• Не следует использовать в условиях повышенной влажности (>80%) без дополнительной защиты;
• Только для вертикальных и горизонтальных участков токоотвода - не подходит для угловых переходов без дополнительных деталей.

Примеры использования

• Фиксация токоотвода на фальцевой крыше торгового центра;
• Установка заземляющего проводника на металлическом каркасе производственного корпуса;
• Монтаж на стеновые панели с фальцем в офисном здании;
• Создание контура заземления по периметру здания с использованием нескольких держателей UFD-H70-D5-10.

Практические советы

• Перед монтажом проверьте, что диаметр токоотвода находится в пределах 5–10 мм - меньший или больший пруток не будет надежно зажат;
• Используйте болты того же материала (оцинкованная сталь), чтобы избежать гальванической коррозии;
• При установке на фальец следите, чтобы зажим не деформировал край кровельного профиля - равномерно затягивайте болты;
• Для длинных трасс используйте держатели с шагом не более 1,5 метра для предотвращения провисания;
• Проверяйте электрическую целостность после монтажа - все соединения должны иметь минимальное переходное сопротивление.
