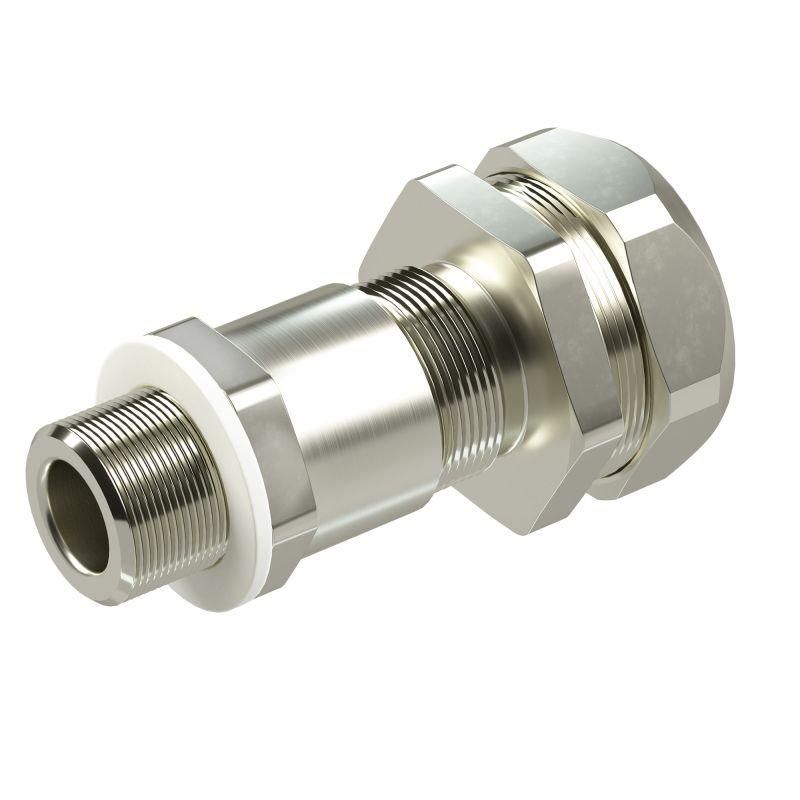

Взрывозащищенный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля в металлорукаве COSMEC Dn:26 М32х1,5 d:17,8-24мм. Никелированная латунь IP66/IP68 - KAEPM4MHK-26 ДКС

Кабельный ввод взрывозащищенный серии КАЕРМ (арт. kaepm4mhk-26) от DKC предназначен для герметичного ввода кабелей в оборудование, работающее во взрывоопасных средах. Он обеспечивает надёжную изоляцию и механическую фиксацию как бронированных, так и небронированных кабелей в металлорукаве, сохраняя степень защиты IP66/IP68 даже при экстремальных температурах.

Назначение и область применения

Кабельный ввод серии КАЕРМ используется для подключения кабелей к электрооборудованию, установленному в зонах с повышенным риском возгорания или взрыва. Подходит для установки в шкафах, щитках, клеммных коробках и постах управления. Применяется там, где есть опасность образования взрывоопасных смесей газов, паров или пыли — например, на нефтегазовых объектах, химических производствах, элеваторах, угольных шахтах и других местах с классификацией зон 1, 2, 20, 21, 22.

Технические характеристики

• Номинальный размер резьбы: M32×1,5 — совместим с метрической резьбой стандарта ISO
• Диапазон диаметра кабеля: 17,8–24 мм — подходит для кабелей в металлорукаве COSMEC Dn 26
• Материал: никелированная латунь — устойчив к коррозии, долговечен в агрессивных средах
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду)
• Рабочий температурный диапазон: от –60 °C до +200 °C — выдерживает суровые климатические условия
• Тип уплотнения: уплотнительное кольцо — обеспечивает плотное прилегание к кабелю без деформации жил
• Исполнение: прямолинейное — позволяет провести кабель без изгибов, снижает нагрузку на изоляцию
• Цвет: светло-серый — визуально отличаем от обычных комплектующих

Совместимость и монтаж

Кабельный ввод серии КАЕРМ (арт. kaepm4mhk-26) имеет внутреннюю резьбу M32×1,5 и предназначена для вворачивания в соответствующие отверстия оборудования. Для монтажа необходимо:

• Подготовить отверстие в стенке корпуса с резьбой M32×1,5
• Закрепить ввод, затянув его ключом — не перетягивать, чтобы не повредить резьбу
• Протянуть кабель через центральное отверстие; уплотнительное кольцо автоматически адаптируется к диаметру кабеля в пределах 17,8–24 мм
• Не использовать с кабелями меньше 17,8 мм — возможна потеря герметичности
• Для кабелей в металлорукаве COSMEC Dn 26 — совместимость проверена производителем

Безопасность и стандарты

Кабельный ввод серии КАЕРМ сертифицирован для работы во взрывоопасных зонах согласно международным нормам IECEx и ГОСТ Р 51330. Указанная маркировка: 1Ex db IIC Gb / 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex tA IIIC Da / PBEx db IMb / PПEx e IMc — подтверждает соответствие требованиям для групп газов IIC (например, водород, этилен) и пылей IIIC (угольная, древесная, металлическая). Обеспечивает уровень защиты Gb (высокий) и Db (повышенный) для оборудования в зонах 1 и 20.

Преимущества

• Никелированная поверхность латуни защищает от коррозии в условиях высокой влажности и химической активности
• Высокий диапазон рабочих температур (-60…+200 °C) делает изделие пригодным для холодных регионов и нагреваемых участков
• Герметизация достигается без клея или дополнительных материалов — уплотнительное кольцо работает автономно
• Поддерживает одновременную работу с бронированными и небронированными кабелями в металлорукаве
• Прямолинейная форма минимизирует изгибы кабеля внутри корпуса, продлевая срок службы изоляции

Ограничения применения

• Не применяется с кабелями диаметром менее 17,8 мм — уплотнение будет недостаточно плотным
• Не рекомендован для кабелей с внешним диаметром более 24 мм — возможна деформация уплотнителя
• Не предназначен для частого демонтажа — многократная сборка может снизить герметичность
• Не следует использовать в средах с агрессивными кислотами или щелочами — хотя латунь покрыта никелем, длительный контакт с этими веществами вызывает коррозию
• Не заменяет соединительные муфты или переходники — только функция ввода кабеля в корпус

Примеры использования

• Ввод силового кабеля в взрывозащищённый двигатель на нефтеперерабатывающем заводе
• Подключение сигнальных линий к контроллеру в пылеопасном цехе по производству муки
• Фиксация кабеля в клеммной коробке на платформе транспортировки сжиженного газа
• Прокладка кабеля в металлорукаве COSMEC Dn 26 в системе вентиляции химического реактора

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем — точность важнее паспортных значений
• При использовании в условиях постоянной вибрации — дополнительно закрепите ввод контргайкой, если она предусмотрена конструкцией
• Не используйте масла или смазки на уплотнении — они могут разрушить резиновый элемент
• При необходимости замены — выбирайте аналогичный артикул kaepm4mhk-26; другие модели серии КАЕРМ имеют другой диапазон диаметров
• Храните в сухом месте, избегая прямого контакта с растворителями и агрессивными материалами
