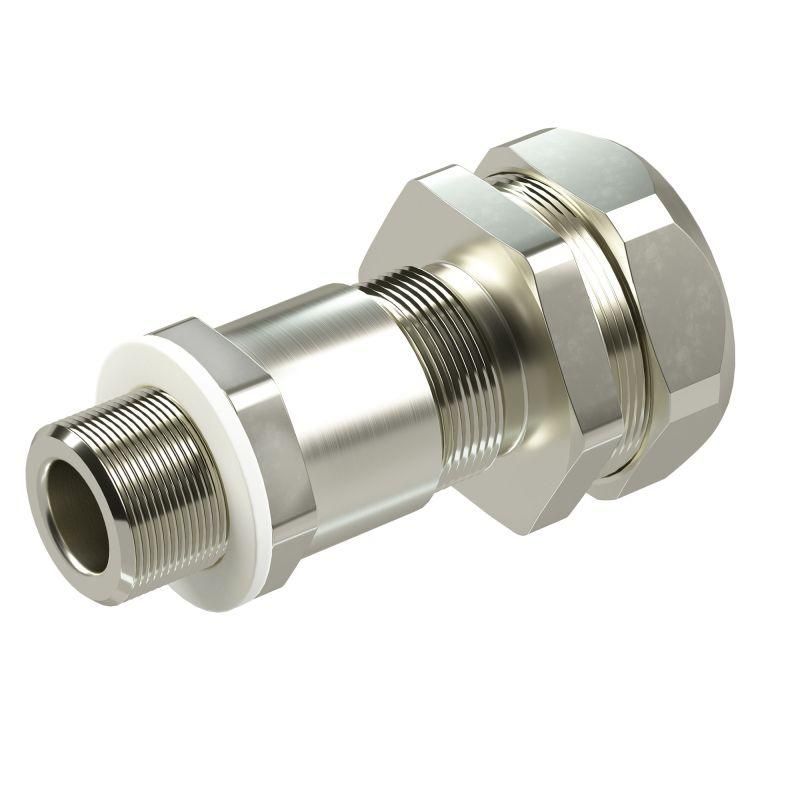

Взрывозащищенный кабельный ввод серии КАЕРМ для бронированного инебронированного кабеля в металлорукаве COSMEC Dn:40 М50х1,5 d:30,8-38мм. Никелированная латунь IP66/IP68 - KAEPM6MHK-40 ДКС

Кабельный ввод взрывозащищенный серии КАЕРМ для бронированного и небронированного кабеля в металлорукаве Dn:40 М50х1,5 d:30,8-38мм никелированная латунь IP66/IP68 — надёжный элемент для герметичного ввода кабелей в оборудование, работающее во взрывоопасных средах. Артикул kaepm6mhk-40 от DKC обеспечивает защиту от пыли, воды и механических повреждений, сохраняя целостность взрывозащиты даже при экстремальных температурах.

Назначение и область применения

Кабельный ввод серии КАЕРМ предназначен для безопасного прохода кабелей через стенки оборудования, установленного во взрывоопасных зонах. Подходит для ввода как бронированных, так и небронированных кабелей, уложенных в металлорукав COSMEC Dn 40. Применяется в шкафах, щитках, клеммных коробках и постах управления, где есть риск возникновения взрыва из-за газов, паров или пыли.

Технические характеристики

• Резьба: M50×1,5 — метрическая резьба для плотного соединения с резьбовым отверстием оборудования;
• Диаметр кабеля: 30,8–38 мм — подходит для кабелей с наружным диаметром в этом диапазоне, включая кабели в металлорукаве Dn 40;
• Материал: никелированная латунь — высокая коррозионная стойкость, прочность, совместимость с агрессивными средами;
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (долговременная защита от погружения в воду);
• Диапазон температур: от –60 °C до +200 °C — работает в условиях глубокого холода и высоких нагревов, например, рядом с печами или холодильными установками;
• Маркировка по взрывозащите: 1ExdbIICGb / 1ExeIICGb / 2ExnRIICGc / ExtaIIICDa / PBExdbIMb / PПExeIMc — соответствует требованиям для зон классов 1, 2 (газ) и 20, 21, 22 (пыль).

Совместимость и монтаж

Кабельный ввод серии КАЕРМ совместим с оборудованием, имеющим резьбу M50×1,5. Для монтажа требуется предварительно подготовленное отверстие с такой же резьбой. Установка выполняется путём завинчивания ввода в корпус до упора. Герметизация достигается за счёт внутреннего уплотнительного кольца, которое сжимается при затяжке. Перед установкой проверьте внешний диаметр кабеля — он должен находиться в пределах 30,8–38 мм. Не используйте кабели с меньшим диаметром — это нарушает герметичность и снижает уровень взрывозащиты.

Безопасность и стандарты

Изделие сертифицировано по международным нормам ATEX и IECEx. Маркировка указывает на соответствие требованиям для взрывоопасных зон: класс 1 и 2 — для газовой среды; классы 20, 21, 22 — для пылевых сред. Сертификаты подтверждают возможность применения в нефтегазовой, химической, фармацевтической и пищевой промышленности, где возможны взрывы от горючих веществ.

Преимущества

• Высокая механическая прочность благодаря материалу — никелированной латуни, устойчивой к ударным нагрузкам и коррозии;
• Универсальность: один тип ввода поддерживает как бронированные, так и небронированные кабели в металлорукаве;
• Широкий температурный диапазон позволяет использовать изделие в суровых климатических условиях — от арктических объектов до термически нагруженных участков производства;
• Двойная степень защиты IP66/IP68 гарантирует работу в сырых, запылённых и влажных помещениях, включая мойки и открытые площадки.

Ограничения применения

• Не предназначена для кабелей с диаметром менее 30,8 мм — при использовании слишком тонкого кабеля нарушается герметизация и теряется взрывозащита;
• Не рекомендуется применять в средах с агрессивными кислотами или щелочами, которые могут повредить никелирование — хотя латунь устойчива, покрытие имеет ограниченную химическую стойкость;
• Запрещено использование без правильной затяжки — недостаточно закрученный ввод не обеспечит требуемую степень защиты;
• Не подходит для кабелей с жесткими металлическими оболочками, выходящими за пределы допустимого диаметра — это может вызвать деформацию уплотнения.

Примеры использования

• Подключение кабелей питания и сигнализации к взрывозащищённому двигателю на нефтеперерабатывающем заводе;
• Ввод кабеля в контрольный шкаф на химическом производстве, где присутствуют растворители и пары;
• Прокладка кабельной трассы в пылеобразующей зоне цементного завода (класс 21/22);
• Фиксация кабеля в клеммной коробке на холодильном комплексе с температурой ниже –40 °C.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля — лучше измерить несколько мест, особенно там, где есть оплетка или металлорукав;
• Не перетягивайте резьбу — избыточная затяжка может повредить резьбу оборудования или уплотнение;
• При работе в условиях частых температурных колебаний регулярно осматривайте ввод на предмет трещин или потери эластичности уплотнителей;
• Для долговечности применяйте только кабели, соответствующие заявленному диапазону 30,8–38 мм — это ключевое условие сохранения степени защиты IP66/IP68 и взрывозащиты;
• Артикул kaepm6mhk-40 — единственный вариант в линейке КАЕРМ с этой резьбой и диаметром — не заменяйте аналогами без проверки совместимости.
