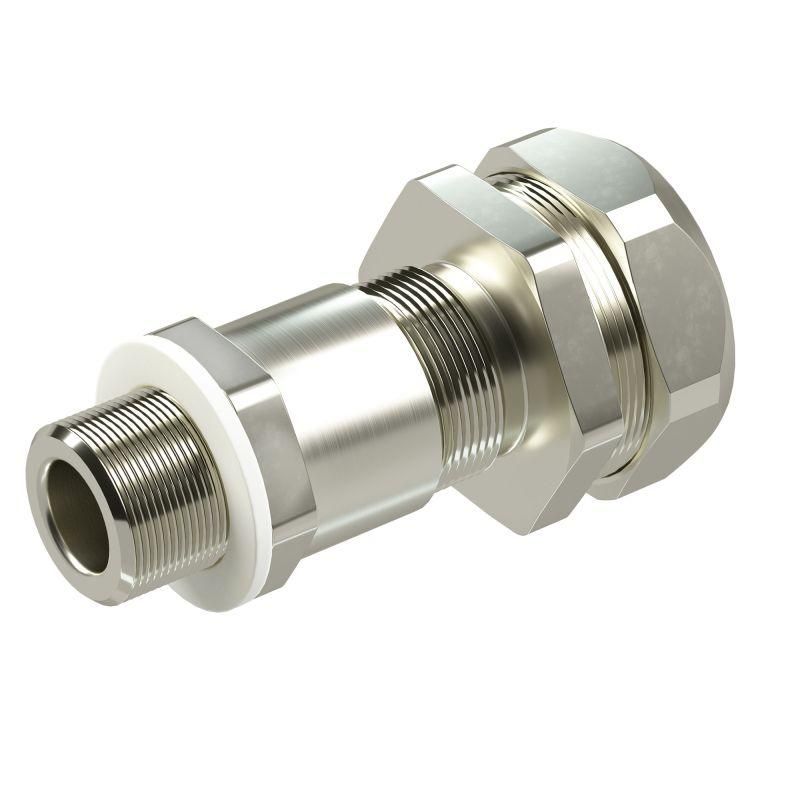

Взрывозащищенный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля в металлорукаве COSMEC Dn:50 М50х1,5 d:30,8-39мм. Никелированная латунь IP66/IP68 - KAEPM6MHK-50 ДКС

Кабельный ввод взрывозащищенный серии КАЕРМ — устройство для герметичного ввода бронированных и небронированных кабелей в металлорукаве в оборудование, работающее во взрывоопасных зонах. Артикул kaepm6mhk-50, бренд DKC обеспечивает надежную изоляцию и механическую фиксацию при высоких требованиях безопасности.

Назначение и область применения

Кабельный ввод взрывозащищенный серии КАЕРМ предназначен для безопасного прохода кабеля через стенки оборудования, установленного в зонах с риском взрыва газов, паров или пыли. Применяется в промышленных системах: на нефтегазовых объектах, химических заводах, угольных шахтах, элеваторах, цехах с пылеобразованием. Подключается напрямую к корпусам шкафов, щитков, клеммных коробок и постов управления.

Технические характеристики

• Резьба: M50×1,5 — стандартизированная метрическая резьба для плотного соединения с соответствующими отверстиями в оборудовании
• Диаметр кабеля: 30,8–39 мм — подходит для кабелей с внешним диаметром в этом диапазоне, включая кабели в металлорукаве
• Диаметр ввода (Dn): 50 — внутренний проход для кабеля соответствует стандартному размеру Dn50
• Материал: никелированная латунь — устойчив к коррозии, долговечен, легко монтируется, сохраняет прочность при перепадах температур
• Степень защиты: IP66/IP68 — полная защита от пыли и мощных струй воды (IP66); возможна длительная эксплуатация при погружении в воду (IP68)
• Диапазон рабочих температур: от –60 °C до +200 °C — работает в экстремальных условиях, включая холодильные установки и печи
• Маркировка по взрывозащите: 1ExdbIICGb / 1ExeIICGb / 2ExnRIICGc / ExtaIIICDa / PBExdbIMb / PПExeIMc — сертифицирован для использования в зонах классов 1, 2 (газ) и 20, 21, 22 (пыль)

Совместимость и монтаж

Кабельный ввод серии КАЕРМ совместим с кабелями в металлорукаве, имеющими внешний диаметр 30,8–39 мм. Для монтажа требуется подготовить отверстие с резьбой M50×1,5 в корпусе оборудования. Уплотнительные элементы внутри ввода автоматически адаптируются к форме кабеля при затяжке гайки. Не требует специального инструмента — достаточно обычного ключа на 50 мм. Перед установкой проверьте соответствие диаметра кабеля указанному диапазону — меньший или больший диаметр снижают уровень защиты.

Безопасность и стандарты

Изделие соответствует международным нормам взрывозащиты IECEx и ГОСТ Р 51330.14. Сертификаты подтверждают применение в зонах 1, 2 (по газу) и 20, 21, 22 (по пыли). Конструкция исключает возникновение искр, нагрев выше допустимой температуры и передачу взрыва изнутри корпуса на окружающую среду. Маркировка указывает тип защиты: взрывонепроницаемая оболочка (Ex db), увеличенная безопасность (Ex e), неискровый режим (Ex nR), пылезащита типа “t” (Ex ta).

Преимущества

• Высокая герметичность за счет двухступенчатого уплотнения — гарантирует IP66/IP68 даже при вибрациях
• Никелирование поверхности предотвращает окисление и облегчает очистку
• Широкий температурный диапазон позволяет использовать в суровых климатических условиях
• Поддержка одновременной работы с бронированным и небронированным кабелем — универсальность в проектировании
• Удобная затяжка гайки — не требует демонтажа всего устройства при замене кабеля

Ограничения применения

• Не применяется для кабелей с диаметром менее 30,8 мм или более 39 мм — потеря герметичности и нарушение взрывозащиты
• Не предназначена для частого снятия и переустановки — многократные операции могут повредить резьбу или уплотнители
• Запрещено использование с неметаллическими рукавами — только с металлическими (например, COSMEC Dn50)
• Не рекомендовано для постоянного воздействия открытого пламени или сверхвысоких давлений вне заявленных параметров

Примеры использования

• Ввод силового кабеля в взрывозащищенную клеммную коробку на нефтеперекачивающей станции
• Прокладка сигнального кабеля в шкаф управления насосом в пылеопасном цехе сахарного завода
• Фиксация кабеля в корпусе термической печи с температурой до 180 °C
• Подключение кабеля к посту управления в зоне 21 (взрывоопасная пылевая атмосфера)

Практические советы

• Перед монтажом проверьте, что кабель имеет жесткий внешний слой — мягкие изоляционные покрытия могут деформироваться и нарушить герметизацию
• При использовании в условиях повышенной влажности или агрессивных сред — регулярно осматривайте резьбовое соединение на предмет коррозии
• Затягивайте гайку равномерно, без перекосов — перетяжка может повредить уплотнительные кольца
• Для кабелей с большим количеством жил — используйте ввод только после заполнения свободного пространства внутри металлорукава, чтобы избежать провисания
• Артикул kaepm6mhk-50 — единственный вариант в линейке DKC с резьбой M50×1,5; другие модели имеют другую резьбу или диаметр — не путайте!
