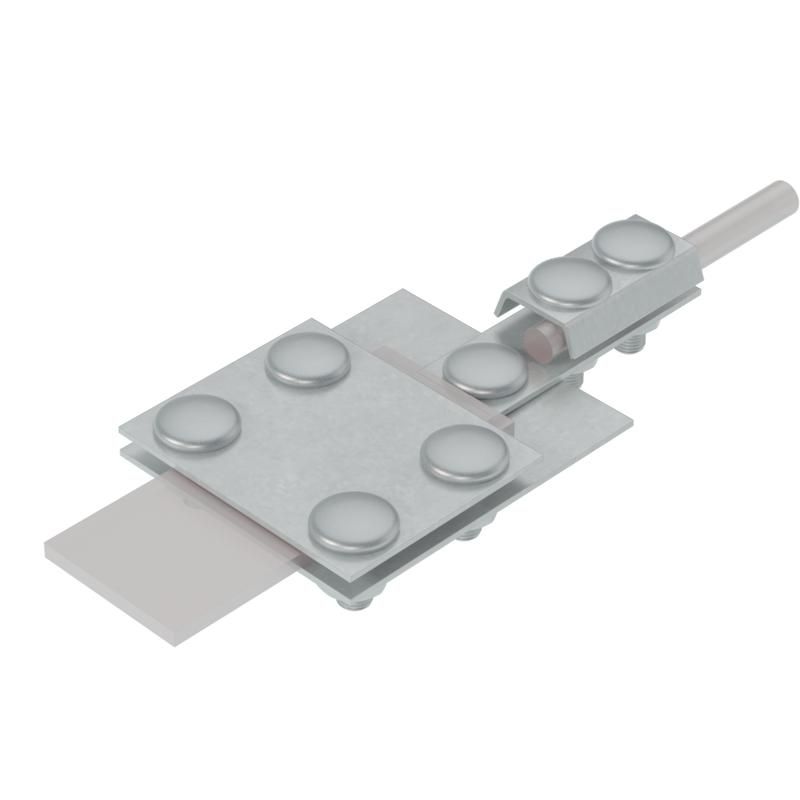

Универсальный контрольный соединитель полоса до 30 мм пруток Ø 5-8 HD | UKS-B30-D5-8 КМ-профиль MA0073 KS-B40-D5-10

Контрольный соединитель универсальный полоса до 30 мм пруток D 5–8 мм HD КМ-профиль - это разборный элемент для создания надёжного электрического контакта между плоскими и круглыми проводниками в системах заземления. Используется для соединения и последующего измерения сопротивления, особенно в условиях повышенной влажности и на открытом воздухе. Артикулы ks-b40-d5-10 hd, ma0073, uks-b30-d5-8 hd относятся к одной модели, выполненной из оцинкованной стали.

Назначение и область применения

Контрольный соединитель универсальный полоса до 30 мм пруток D 5–8 мм HD КМ-профиль предназначен для:

• Объединения плоского медного или стального проводника шириной до 30 мм с круглым прутком диаметром 5–8 мм;
• Формирования разрывного участка в контуре заземления для проведения измерений сопротивления;
• Использования в составе системы AURAFORT® как связующий элемент термокомпенсационных соединений.

Подходит для установки внутри помещений, на улице, в местах с высокой влажностью и слабой агрессивностью окружающей среды - например, возле бассейнов, на промышленных объектах, в энергообъектах, на фасадах зданий.

Технические характеристики

• Тип изделия: разборный контрольный соединитель
• Ширина плоского проводника: 0–30 мм
• Диаметр круглого проводника: 5–8 мм
• Материал корпуса: сталь
• Покрытие: горячее цинкование (по ГОСТ 9.307-89)
• Крепёж: зажимной винт M8
• Цвет: светло-серый
• Условия эксплуатации: соответствует ГОСТ 15150-69 (класс 3 – умеренный климат, уличная эксплуатация)

Совместимость и монтаж

Контрольный соединитель универсальный полоса до 30 мм пруток D 5–8 мм HD КМ-профиль совместим с любыми проводниками, соответствующими указанным габаритам. Для монтажа:

• Разберите соединитель - снимите верхнюю крышку;
• Поместите плоский проводник под одну прижимную пластину, круглый - под другую;
• Закройте крышку и затяните два винта M8 равномерно, чтобы обеспечить плотный контакт без деформации проводников;
• Не перетягивайте - это может повредить резьбу или вызвать трещины в металле.

Проверьте контакт после монтажа - он должен быть механически прочным и электрически замкнутым. Соединитель позволяет легко демонтировать часть цепи для проверки сопротивления без разрезания провода.

Безопасность и стандарты

• Покрытие - горячее цинкование по ГОСТ 9.307-89 - обеспечивает долговременную коррозионную стойкость;
• Соответствует требованиям ГОСТ 15150-69 для эксплуатации в условиях умеренного климата, включая открытые площадки;
• Не содержит свинца и других запрещённых веществ; безопасен для работы вблизи людей и оборудования.

Преимущества

• Разборная конструкция - позволяет выполнять регулярные измерения сопротивления заземления без демонтажа всей системы;
• Высокая надёжность контакта благодаря двум точкам зажима - для плоского и круглого проводника одновременно;
• Защита от коррозии через горячее цинкование увеличивает срок службы в агрессивных средах;
• Совместимость с системой AURAFORT® - возможность интеграции в готовые проекты заземления.

Ограничения применения

• Не предназначена для проводников шириной более 30 мм или диаметром менее 5 мм / более 8 мм - возможен плохой контакт или повреждение;
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или морской воды - даже оцинкованная сталь со временем разрушается;
• Не подходит для частых циклов сборки/разборки - более 5–7 раз может привести к износу резьбы винтов M8;
• Не является изолирующим элементом - все части находятся под потенциалом заземления.

Примеры использования

• На промышленном предприятии - соединение стальной полосы заземления с медным прутком токоотвода на крыше здания;
• На АЭС или химзаводе - контрольный доступ для периодической проверки сопротивления контура заземления;
• На спортивных комплексах - монтаж заземления вокруг бассейна, где требуется устойчивость к влаге и хлору;
• На трансформаторных подстанциях - переход от стальных шин к медному прутку, ведущему к заземляющему электроду.

Практические советы

• Перед монтажом зачистите поверхности проводников - оксиды снижают проводимость, даже при хорошем зажиме;
• При использовании в открытом воздухе - контролируйте состояние покрытия каждые 2–3 года, особенно в регионах с соляными осадками;
• При замене винтов используйте только оригинальные M8 - другие могут иметь отличную форму головки или шаг резьбы;
• Не забудьте отметить место установки - этот соединитель часто становится точкой тестирования, её должны знать все обслуживающие специалисты;
• Артикулы ks-b40-d5-10 hd, ma0073, uks-b30-d5-8 hd - это один и тот же продукт, просто разные номера в каталогах. Убедитесь, что вы заказываете нужный вариант по габаритам, а не по артикулу.
