Универсальный контрольный соединитель полоса до 40 мм пруток Ø 5-8 | UKS-B40-D5-8 КМ-профиль MA0076

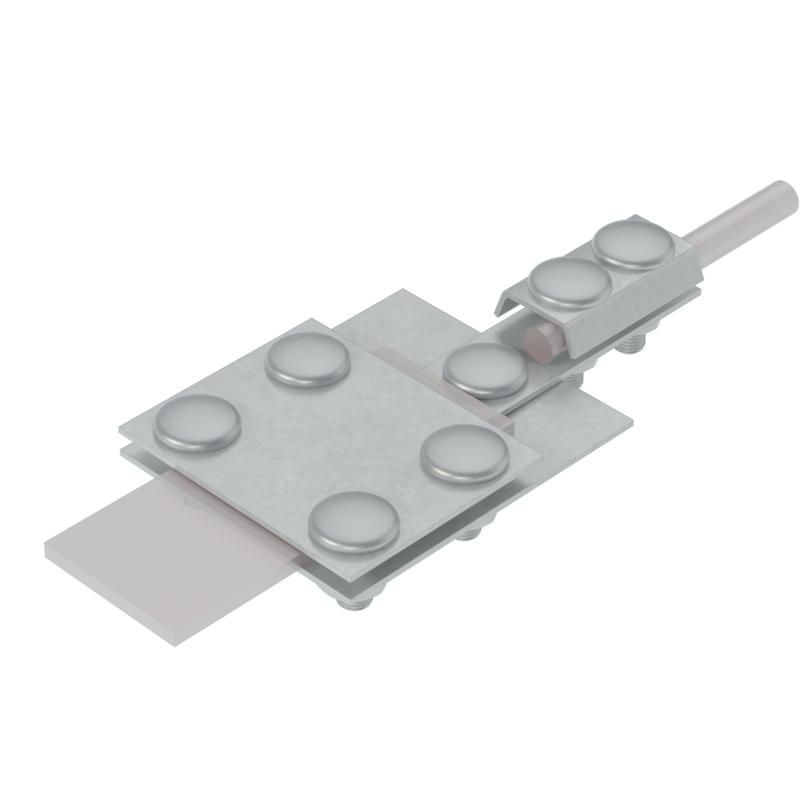

Соединитель контрольный универсальный UKS-B40-D5-8 от КМ-Профиля предназначен для надёжного соединения и контроля сопротивления между плоскими проводниками и стальным прутком в системах заземления. Этот элемент используется в составе системы AURAFORT®, обеспечивая доступ к точке соединения для диагностики и обслуживания.

Назначение и область применения

Соединитель контрольный универсальный UKS-B40-D5-8 применяется для создания разборного соединения между металлической полосой шириной до 40 мм и стальным прутком диаметром 5–8 мм. Он служит связующим элементом в системах заземления, особенно там, где требуется периодический контроль сопротивления контакта - например, при проверках заземляющих устройств. Устройство подходит для установки на объектах с умеренной агрессивностью среды: внутри зданий, в сухих помещениях, на промышленных площадках с минимальным воздействием влаги и химических веществ.

Технические характеристики

• Тип: Соединительный зажим с возможностью разборки
• Ширина принимаемого плоского проводника: 0–40 мм
• Диаметр принимаемого круглого проводника: 5–8 мм
• Материал корпуса: сталь с гальваническим цинковым покрытием
• Крепление: зажимной винт М8
• Покрытие: электрохимическое цинкование - повышает коррозионную стойкость
• Работает в условиях согласно ГОСТ 15150-69 (умеренный климат, внутренние помещения)

Совместимость и монтаж

Соединитель UKS-B40-D5-8 совместим с любыми стальными проводниками соответствующих размеров: полосой до 40 мм в ширину и прутком 5–8 мм в диаметре. Для монтажа необходимо:

• Уложить проводники в зажим так, чтобы они плотно прилегали к контактным поверхностям;
• Затянуть винт М8 до упора - это обеспечивает надёжный электрический контакт и механическую фиксацию;
• Не перетягивать - избыточное усилие может деформировать металл или повредить резьбу.

Изделие позволяет легко демонтировать соединение для проведения замеров сопротивления заземления без разрезания проводников.

Безопасность и стандарты

Соединитель UKS-B40-D5-8 соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения UHL (уплотнённая зона, холодный климат, умеренная влажность). Цинковое покрытие снижает риск коррозии, что важно для долговременного сохранения электрической проводимости. Однако изделие не предназначено для открытых участков, постоянного контакта с водой или агрессивными химическими средами.

Преимущества

• Разборная конструкция - позволяет выполнять регулярные измерения сопротивления без демонтажа всей системы
• Высокая механическая прочность благодаря стальному корпусу
• Цинковое покрытие увеличивает срок службы в сравнении с необработанной сталью
• Поддерживает соединение двух типов проводников одновременно - полосы и прутка
• Простота установки - требует только стандартный ключ на 13 мм

Ограничения применения

• Не рекомендуется использовать во влажных, сырых или подземных условиях - цинковое покрытие недостаточно для защиты в таких средах
• Не подходит для агрессивных сред: химические производства, морские побережья, зоны с высоким уровнем солевых осадков
• Не допускается применение с медными или алюминиевыми проводниками - материал корпуса и контактов рассчитан исключительно на сталь
• Не предназначен для нагрузок выше нормированных токов заземления - не является токоведущим элементом в силовых цепях

Примеры использования

• Связка вертикального заземлителя (стальной пруток Ø6 мм) с горизонтальным заземлителем (полоса 40×4 мм) на промышленном объекте
• Точка контроля сопротивления в системе молниезащиты здания
• Соединение токоотвода с основной шиной заземления в распределительном пункте
• Обслуживание заземляющего контура на энергообъектах, где необходимы ежегодные проверки

Практические советы

• Перед установкой очистите поверхности проводников от ржавчины и оксидов - это повысит качество контакта
• Проверяйте момент затяжки винта М8: он должен быть достаточным для плотного прижатия, но не вызывать деформацию
• При использовании в помещениях с повышенной влажностью дополнительно смазывайте контакты антикоррозийной пастой
• Не используйте этот соединитель вместо сварного или клёпаного соединения - он не предназначен для постоянной передачи больших токов
• При заказе убедитесь, что диаметр вашего прутка попадает в интервал 5–8 мм - меньшие или большие значения не будут надёжно зажиматься
