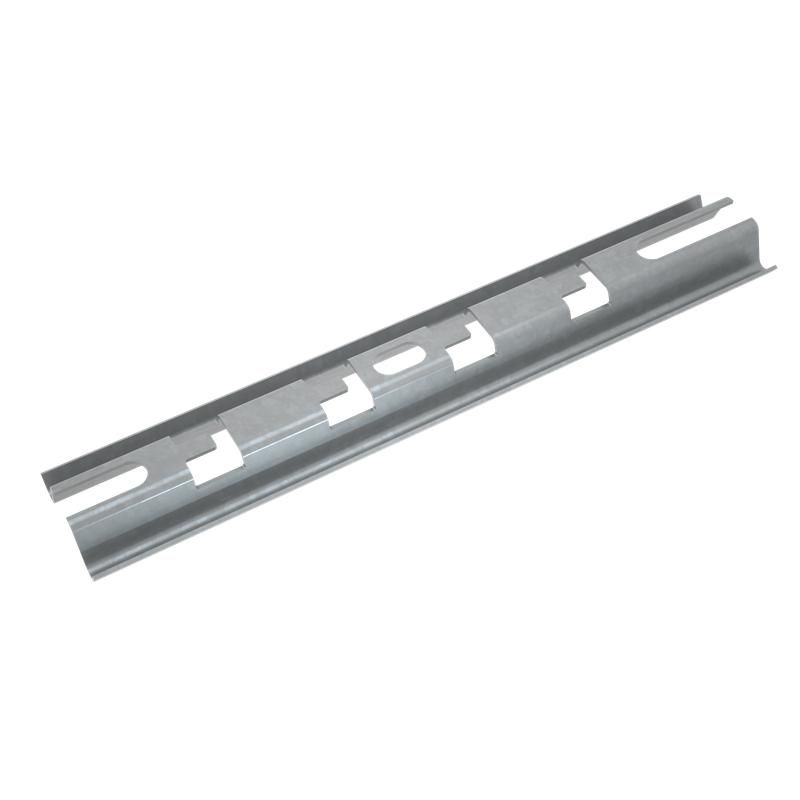

Подвес универсальный безвинтовой КМ-профиль 500 мм Система КМ LO10209

Подвес универсальный безвинтовой 500 мм КМ-профиль - это надёжный крепёжный элемент для монтажа проволочных лотков на шпильки, предназначенный для внутренних установок в сухих и слабоагрессивных средах. Изделие изготовлено из оцинкованной стали, не требует сварки и готово к применению сразу после распаковки.

Назначение и область применения

Подвес универсальный безвинтовой 500 мм КМ-профиль предназначен для фиксации проволочных лотков к потолочным или стеновым конструкциям через шпильки. Применяется в системах электромонтажа, где требуется быстрый и прочный крепёж без сварки. Подходит для прокладки кабельных трасс в офисах, производственных помещениях, лабораториях и других закрытых объектах. Не рекомендуется для уличного монтажа, влажных зон или агрессивных сред - например, химических цехов или бассейнов.

Технические характеристики

• Тип изделия: подвес универсальный безвинтовой
• Длина: 500 мм
• Форма профиля: U-образная
• Материал: сталь оцинкованная
• Толщина металла: 1,5 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие с повышенной коррозионной стойкостью
• Перфорация: задняя сторона перфорированная - обеспечивает жёсткую фиксацию на шпильке и снижает риск проскальзывания
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности для внутренней электропроводки

Совместимость и монтаж

Подвес универсальный безвинтовой 500 мм КМ-профиль совместим со всеми типами проволочных лотков серии КМ-профиль и другими лотками, имеющими стандартную ширину крепления. Монтаж осуществляется на шпильки M8–M10, которые заранее закреплены в потолке или стене. Для установки достаточно вставить шпильку в перфорированный участок подвеса и зафиксировать гайкой. Нет необходимости в сварке, болтовых соединениях или дополнительных деталях - всё уже включено в конструкцию. Рекомендуется использовать гайки с пластиковыми или металлическими шайбами для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ4 - допускает работу в условиях сухого воздуха и умеренной температурной вариации. Огнестойкость подтверждена материалом и конструкцией - не поддерживает горение, не выделяет токсичных веществ при нагреве. Соответствует нормам пожарной безопасности для электротехнических систем в зданиях.

Преимущества

• Готов к монтажу - не требует сборки, резки или сварки
• Высокая несущая способность благодаря толщине 1,5 мм и U-форме профиля
• Устойчивость к коррозии - оцинковка по методу Сендзимира обеспечивает долгий срок службы даже в условиях небольшой влажности
• Экономия времени - один шаг вместо нескольких операций при установке
• Регулируемая фиксация - перфорация позволяет точно выбрать место крепления на шпильке

Ограничения применения

• Не применяется во внешних сетях - не рассчитан на воздействие осадков, прямого солнца или перепадов температур ниже -25 C
• Не подходит для агрессивных сред: химические производства, пищевые цеха с частой мойкой, канализационные коллекторы
• Не предназначен для крепления тяжёлых кабельных каналов массой более 15 кг/м - проверяйте суммарную нагрузку на точку крепления
• Не заменяет анкерные системы для массивных конструкций - работает только с шпильками, не с дюбелями

Примеры использования

• Крепление лотков с силовыми кабелями в серверных комнатах
• Монтаж кабельных трасс на потолке в административных зданиях
• Установка лотков в производственных цехах с минимальными уровнями влаги
• Обустройство электропроводки в школах, больницах, торговых центрах

Практические советы

• Проверьте диаметр шпильки перед монтажом - он должен быть 8–10 мм, чтобы обеспечить плотную посадку в перфорации
• При длинных трассах используйте подвесы с интервалом не более 1,5 метра - это сохранит плоскостность лотка
• Не затягивайте гайки слишком сильно - это может деформировать тонкий металл и нарушить целостность покрытия
• При работе в помещениях с возможной влажностью (например, венткамеры) регулярно проверяйте состояние цинкового слоя - при появлении белого налёта (белой ржавчины) замените подвес
• Подвес универсальный безвинтовой 500 мм КМ-профиль легко сочетается с другими элементами серии - можно собирать модульные системы без переходников
