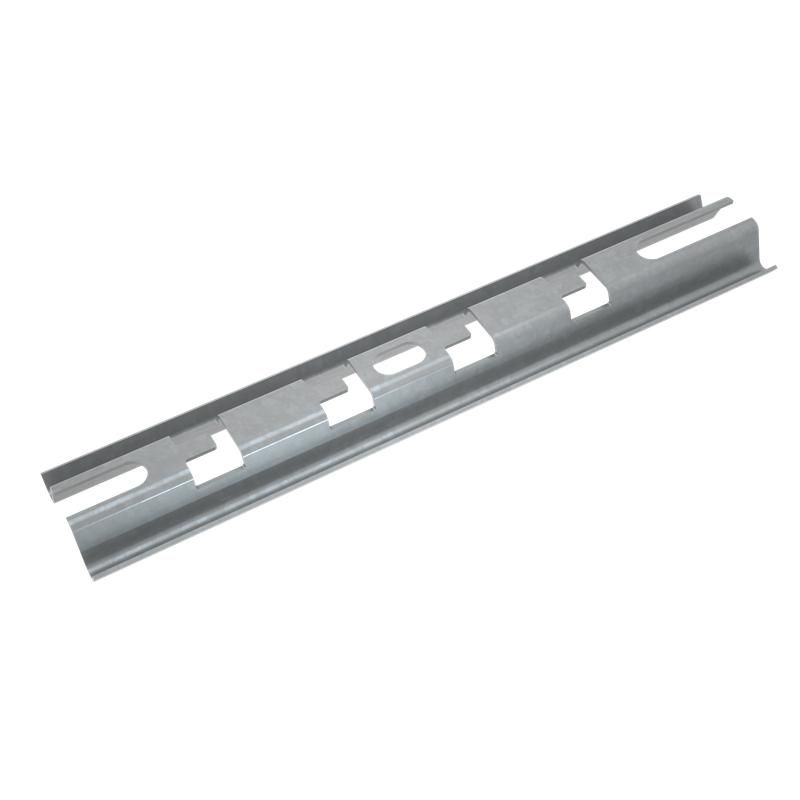

Подвес универсальный безвинтовой КМ-профиль 150 мм Система КМ LO10205

Подвес универсальный безвинтовой 150 мм КМ-профиль - это надёжный крепёжный элемент для монтажа проволочных лотков на шпильки, предназначенный для внутренних установок в сухих и слабоагрессивных средах. Изделие изготовлено из оцинкованной стали, не требует сварки и обеспечивает прочную фиксацию без дополнительного крепления.

Назначение и область применения

Подвес универсальный безвинтовой 150 мм КМ-профиль применяется для крепления проволочных лотков к потолочным или стеновым конструкциям через шпильки. Подходит для монтажа кабельных систем в помещениях: офисах, производственных зонах, серверных, телекоммуникационных шкафах. Не предназначен для уличного использования или в условиях повышенной влажности, химической агрессии или температур ниже -40 C.

Технические характеристики

• Тип изделия: подвес универсальный безвинтовой
• Размер: 150 мм - расстояние между точками крепления на шпильке
• Форма профиля: U-образная, обеспечивает устойчивую посадку лотка
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина металла: 1,5 мм - гарантирует жёсткость и долговечность
• Покрытие: цинк методом горячего оцинкования, защищает от коррозии
• Перфорация: задняя поверхность перфорирована - для удобства крепления к анкерам или шпилькам
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности в рамках ГОСТ 15150-69

Совместимость и монтаж

Подвес универсальный безвинтовой 150 мм КМ-профиль совместим со всеми лотками серии СИСТЕМА КМ®, имеющими стандартную ширину и глубину. Монтируется на шпильки M8–M10 с шагом до 150 мм. Для установки достаточно продеть шпильку через перфорированные отверстия и закрутить гайку. Нет необходимости в сварке, болтах или специальных инструментах. Просто зафиксируйте подвес, затем вставьте лоток в U-профиль и затяните.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 - класс климатического исполнения УХЛ, что допускает применение в закрытых помещениях с контролируемой влажностью и температурой. Огнестойкость подтверждена тестированием материалов на воспламеняемость. Цинкование по методу Сендзимира обеспечивает равномерное покрытие без пористости, снижающее риск электрохимической коррозии.

Преимущества

• Не требует сварки - экономит время и исключает риск повреждения покрытия
• Готов к монтажу сразу после доставки - никакой сборки
• Высокая несущая способность благодаря толщине 1,5 мм и жёсткой U-форме
• Устойчивость к коррозии благодаря качественному цинкованию
• Совместим с большинством стандартных лотков системы КМ-профиль

Ограничения применения

• Не использовать во влажных помещениях (бассейны, прачечные, холодильные камеры)
• Не рекомендуется для внешней установки - даже частичное воздействие осадков снижает срок службы
• Не подходят для агрессивных сред: химические производства, кислотные/щелочные зоны
• Максимальная рабочая температура - +60 C; при более высоких значениях возможна деформация

Примеры использования

• Крепление лотков с силовыми кабелями на потолке в цехе с автоматизированными линиями
• Монтаж кабельных трасс в серверной комнате - быстрая замена и модификация
• Установка в административном здании для прокладки сетевых и телефонных кабелей
• Обустройство электрощитовой с компактными лотками и минимальным доступом

Практические советы

• Проверяйте диаметр шпилек перед монтажом - идеально подходят M8–M10
• При длинных участках трассы используйте подвесы с шагом не более 1,5 м - особенно при нагрузке выше 10 кг/м
• Не перегружайте подвес: максимальная нагрузка зависит от типа лотка, но не превышайте 15 кг на один подвес
• При наличии вибраций на оборудовании - дополнительно фиксируйте лоток хомутами
• Артикулы lo10205 и upbv150 - это один и тот же продукт, просто разные номера в каталогах. Обращайте внимание на оба при заказе.
