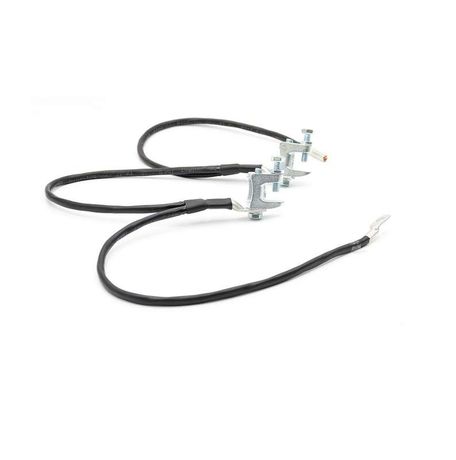

Универсальный проводник заземления УПЗ-16А | 21300101 ВК

Заземлитель универсальный повторный УПЗ-16А ВК - это надёжная арматура для организации повторного заземления в воздушных линиях с проводами СИП-2 и СИП-4, а также для заземления металлических кронштейнов. Изделие сочетает прочность сплава алюминия с медью, выдерживает экстремальные температуры и предназначено для долговечной стационарной установки.

Назначение и область применения

Заземлитель универсальный повторный УПЗ-16А ВК используется для:

• Выполнения повторного защитного заземления в сетях напряжением до 1 кВ;
• Заземления металлических опор и кронштейнов на воздушных линиях электропередачи;
• Подключения к системе заземления проводов СИП-2 и СИП-4 через специальную точку фиксации.

Применяется в энергетических объектах, на улицах городов, в сельской местности и на промышленных площадках, где требуется надёжное соединение с контуром заземления.

Технические характеристики

• Номинальное сечение проводника: 16 кв.мм - позволяет подключать провода СИП-2 и СИП-4 стандартного сечения;
• Тип изделия: Арматура для заземления - не является изолятором, служит исключительно для механического и электрического соединения с заземляющим проводником;
• Материал: Сплав алюминиевый/медь - обеспечивает хорошую проводимость, коррозионную стойкость и совместимость с медными и алюминиевыми проводами;
• Количество жил: 3 - три точки подключения позволяют выполнять многоточечное заземление или подключение нескольких элементов;
• Диапазон рабочих температур: от -60 до +50 C - работает в условиях суровых зим и жаркого лета;
• Стойкость к ультрафиолету: Да - материал не теряет прочности и не хрупнет под воздействием солнечного света;
• Гарантийный срок: 60 месяцев - подтверждает высокую долговечность конструкции;
• Способ монтажа: Стационарный - предназначен для постоянной установки, не рассчитан на частые демонтажи.

Совместимость и монтаж

Заземлитель универсальный повторный УПЗ-16А ВК совместим с проводами СИП-2 и СИП-4, имеющими сечение до 16 кв.мм. Для монтажа необходимо:

• Зафиксировать изделие на металлическом кронштейне или опоре с помощью болтового соединения;
• Зачистить изоляцию с конца провода СИП на 20–30 мм и поместить токоведущую жилу в контактную часть заземлителя;
• Затянуть зажимной винт до плотного контакта - контроль усилия не требуется, конструкция саморегулирующаяся;
• Подсоединить заземляющий проводник (медный или алюминиевый) к свободным выводам - все три контакта работают параллельно.

Не используйте инструменты с острыми гранями - они повредят поверхность контактов. Монтаж выполняется при температуре выше -40 C для удобства работы с материалом.

Безопасность и стандарты

Заземлитель универсальный повторный УПЗ-16А ВК соответствует требованиям ГОСТ Р 50571 и ПУЭ к устройствам повторного заземления. Применение изделия снижает риск поражения током при пробое изоляции и защищает оборудование от импульсных перенапряжений. Конструкция не содержит опасных материалов и не требует специальных мер безопасности при установке.

Преимущества

• Универсальная форма - подходит для любых типов кронштейнов и опор;
• Двухкомпонентный металл - минимизирует электрохимическую коррозию при контакте алюминия и меди;
• Высокая стойкость к внешним факторам - не трескается на морозе, не стареет под UV-лучами;
• Трёхконтактная система - даёт возможность одновременного заземления нескольких элементов без дополнительных переходников;
• Долгий срок службы - гарантия 5 лет подтверждена испытаниями на циклическую нагрузку и коррозию.

Ограничения применения

• Не применяется для заземления силовых кабелей с изоляцией типа НРГ, АВВГ, КГ - только для СИП-2 и СИП-4;
• Не предназначен для мобильных или временных установок - конструкция не предусматривает быстрого демонтажа;
• Не рекомендован для использования в средах с повышенной концентрацией кислотных или щелочных паров - хотя материал устойчив к атмосферной коррозии, он не защищён от химически агрессивных сред;
• Не заменяет основное заземление - только дополняет его функцию повторного заземления.

Примеры использования

• На столбах ЛЭП с проводами СИП-4 - заземление кронштейна для освещения;
• На распределительных пунктах - заземление корпуса щита, закреплённого на металлической раме;
• На промышленных участках - заземление металлических трубопроводов, проходящих рядом с ВЛ;
• В сельских населённых пунктах - обеспечение защиты от удара током при обрыве нулевого провода.

Практические советы

• Перед монтажом проверьте соответствие сечения провода СИП - если больше 16 кв.мм, используйте другой заземлитель;
• При установке на деревянных опорах обязательно используйте металлический кронштейн - заземлитель не крепится напрямую к древесине;
• Проверяйте контакт после первого года эксплуатации - особенно в районах с высокой влажностью;
• Не затягивайте зажимы сверх меры - это может деформировать контактную пластину и снизить проводимость;
• При необходимости подключения к медному заземляющему проводу - используйте антикоррозийную смазку на месте контакта.
