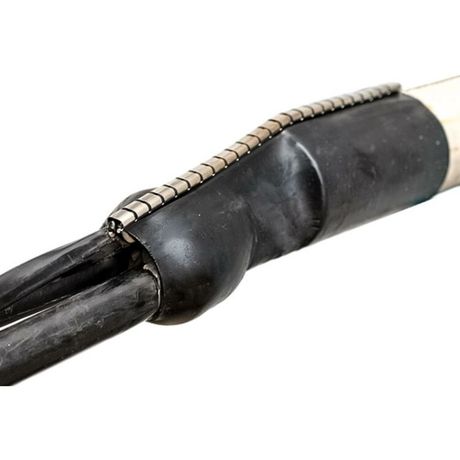

Уплотнитель кабельных проходов УКПт-Р-100/25 100/25 мм КВТ 81517

Уплотнитель кабельных проходов термоусаживаемый УКПт-Р-100/25 КВТ предназначен для герметизации кабельных вводов в трубах из асбоцемента, полиэтилена или стали. Этот термоусаживаемый комплект позволяет герметично закрывать проходы даже при наличии нескольких кабелей, не требуя демонтажа существующих линий. Бренд КВТ предлагает решение для ремонта и модернизации кабельных систем без остановки работы.

Назначение и область применения

УКПт-Р-100/25 КВТ используется для герметизации кабельных проходов через трубы, которые служат вводами в здания, подземные переходы или трассы под дорогами. Подходит как для новых установок, так и для ремонта действующих линий. Особенно эффективен там, где невозможно отключить питание или разбирать кабели - например, на промышленных объектах, в метро, на железнодорожных станциях или в городских сетях.

Технические характеристики

• Тип изделия: термоусаживаемый уплотнитель
• Метод монтажа: нагрев для усадки (термоусадка)
• Внутренний диаметр до усадки: 100 мм
• Внутренний диаметр после усадки: 25 мм
• Диапазон внешних диаметров кабеля: до 85 мм
• Коэффициент усадки: 4–5 раз
• Материал: полиолефин с термоплавким клеевым слоем
• Цвет: черный
• Стойкость к УФ-излучению: да - выдерживает длительное воздействие солнечного света

Совместимость и монтаж

УКПт-Р-100/25 КВТ совместим с трубами из асбоцемента, стали и полимерных материалов. Для монтажа требуется только тепловая пушка. Комплект состоит из:

• Термоусаживаемой манжеты ТРМ с клеевым слоем внутри
• Герметика на основе мастик
• Киперной ленты для механической фиксации

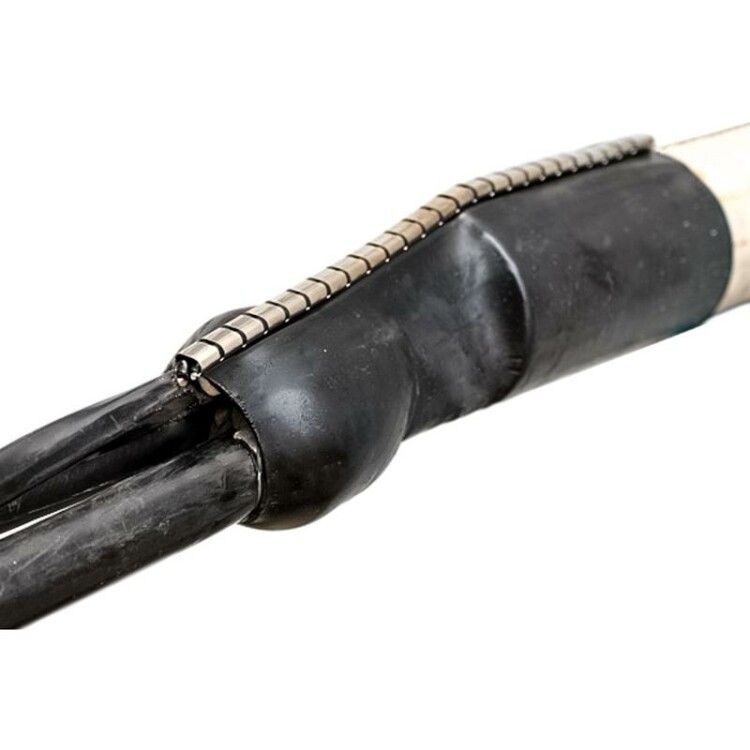

Манжета имеет плоскую форму с рельсовым профилем по краям - это позволяет после усадки установить металлический замок для усиления герметичности. Герметик заполняет микрозазоры между кабелями и стенками трубы, обеспечивая плотность даже при групповой прокладке. Особенность: монтаж возможен на уже работающей линии - кабели не нужно перемещать или отключать питание.

Преимущества

• Не требует демонтажа кабелей - идеально для ремонта без простоев
• Высокий коэффициент усадки (до 5x) - обеспечивает плотное прилегание к разному диаметру кабелей
• Термоплавкий клей адгезирует к любым поверхностям - металл, бетон, пластик
• Устойчивость к УФ - можно использовать на открытых участках без дополнительной защиты
• Возможно удвоение размера за счет соединения двух единиц - гибкость при больших проходах

Ограничения применения

• Подходит только для кабелей с внешним диаметром до 85 мм - более крупные кабели потребуют другого решения
• Не предназначено для постоянного погружения в воду - хотя защищает от влаги, не является водоупорным корпусом для подводных трасс
• Требуется источник тепла (пушка) - невозможна сборка без нагрева
• Не рекомендовано использование в условиях высоких температур выше +90C длительно - материалы рассчитаны на рабочие температуры до этого предела

Примеры использования

• Закрытие кабельного ввода в подвал жилого дома через асбоцементную трубу
• Герметизация входа в распределительную будку на улице, где проходят несколько силовых кабелей
• Ремонт поврежденного уплотнения на кабельном переходе под автодорогой без перекрытия движения
• Обустройство временного ввода на стройплощадке с использованием стальной трубы

Практические советы

• Перед монтажом проверьте суммарный диаметр всех кабелей - он не должен превышать 85 мм
• Используйте термофен с регулировкой температуры - равномерный прогрев исключает прожиг материала
• Наносите герметик равномерно вокруг кабелей перед надеванием манжеты - особенно важно при большом количестве проводов
• Если нужен большой диаметр прохода - соедините две УКПт-Р-100/25 КВТ по рельсовому профилю, чтобы получить двойной размер
• После усадки проверьте целостность герметика - при необходимости добавьте немного мастик в швы
