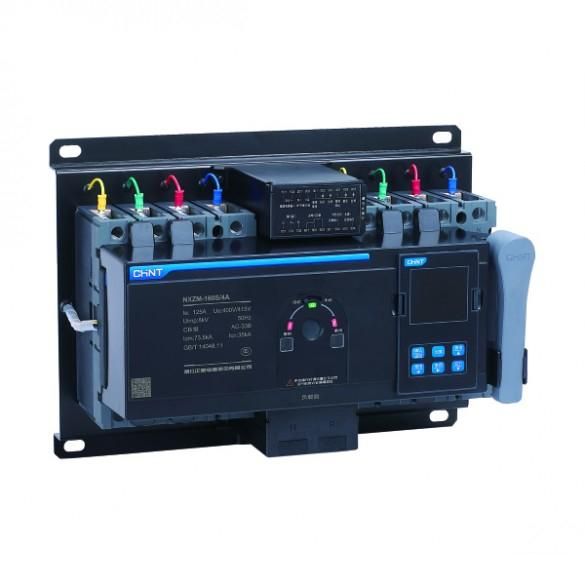

Устройство автоматического ввода резерва ( АВР ) NXZ-250/4A 160A (R) | 171612 CHINT

Устройство автоматического ввода резерва 160А NXZ-250/4A (R) от CHINT предназначено для автоматического переключения нагрузки между основным и резервным источниками электроэнергии, обеспечивая бесперебойную работу критически важного оборудования. Этот аппарат применяется там, где недопустимы простои - в промышленности, ЖКХ, медицине и объектах инфраструктуры.

Назначение и область применения

Устройство автоматического ввода резерва 160А NXZ-250/4A (R) используется для защиты от аварийного отключения энергоснабжения. Когда основной источник перестает подавать питание, устройство автоматически переводит нагрузку на резервный (например, дизель-генератор или вторую линию от сети), восстанавливая через 1 секунду после сбоя. Применяется в системах электроснабжения, требующих высокой надежности: насосные станции, системы вентиляции, серверные комнаты, больницы, производства с постоянными технологическими процессами.

Технические характеристики

• Номинальный ток: 160 А - максимальный рабочий ток, который может безопасно проходить через контактную группу;
• Номинальное напряжение: 400 В переменного тока, 50 Гц - рассчитано на трёхфазные сети с заземлённой нейтралью;
• Количество полюсов: 4 - управление всеми фазами и нулём одновременно; важно для совместимости с TN-S и TT системами;
• Разрывная способность: 30 кА - способность гашения дуги при коротком замыкании в защищаемой цепи;
• Защита от перегрева: да - внутренние термические элементы отключают устройство при превышении допустимых температур;
• Время переключения: около 1 секунды - задержка между отключением первого источника и включением второго;
• Механический ресурс: 7000 циклов включения-выключения - срок службы при частых переключениях;
• Электрический ресурс: 1000 циклов - количество операций при нагрузке близкой к номинальному току;
• Габариты: 295×175×175 мм - компактный корпус для установки в типовые щиты;
• Подключение: кабели или шины - возможна жёсткая сборка с медными шинами или гибкое подсоединение проводами до 50 мм2;
• Цепь управления: 230 В переменного тока, 50/60 Гц - питание контроллера берётся от одной из фаз или внешнего источника.

Совместимость и монтаж

Устройство автоматического ввода резерва 160А NXZ-250/4A (R) устанавливается на DIN-рейку или монтируется на плоскую поверхность внутри распределительного щита. Для работы требуется наличие двух независимых источников питания - основного и резервного - с одинаковым напряжением и фазировкой. Корпус имеет степень защиты IP20, поэтому щит должен быть закрытым и защищённым от попадания воды и крупной пыли. Подключение кабелей выполняется с соблюдением момента затяжки - рекомендовано использовать динамометрический ключ. Вынесенный дисплей можно смонтировать на лицевой панели щита, что удобно для контроля состояния без вскрытия корпуса.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-6-1 для устройств АВР типа PC. Сертифицировано для эксплуатации в условиях степени загрязнения 2 - то есть в помещениях с нормальной запылённостью, без агрессивных паров и токопроводящей пыли. Защита от перегрева снижает риск возгорания при длительной работе на грани номинала. Отказ от передачи данных (тип A) делает устройство менее уязвимым к помехам, но исключает возможность удалённого мониторинга.

Преимущества

• Высокая механическая прочность - 7000 циклов гарантируют долгую службу даже при частых переключениях;
• Автоматическое переключение без участия человека - минимизирует человеческий фактор и реакцию на аварию;
• Интегрированная защита от перегрузки - продлевает жизнь самому устройству и подключенной аппаратуре;
• Заблокируемая рукоятка - позволяет полностью исключить ручное вмешательство в режиме автоматики;
• Стандартный форм-фактор - легко заменяет аналогичные модели других производителей в существующих щитах.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, открытых площадках или на улице - степень защиты IP20 не защищает от брызг и конденсата;
• Не поддерживает протоколы связи (Modbus, Ethernet) - нельзя интегрировать в SCADA-системы без внешних модулей;
• Номинальный ток 160 А - не годится для нагрузок выше этого значения, даже кратковременных;
• Требуется точная согласование фазировки входов - неверная фазировка вызывает пробой при переключении;
• Не работает при отсутствии напряжения в цепи управления - если 230 В пропали, устройство не сможет ни переключиться, ни показать состояние.

Примеры использования

• Жилой дом с резервным генератором - при отключении света автоматически запускается двигатель и переходит на него;
• Производственный конвейер с двумя линиями питания - одна линия обслуживается , другая - от UPS;
• Лифтовые механизмы в многоэтажном доме - чтобы не было остановки во время ремонта основной линии;
• Фармацевтический завод - оборудование требует постоянного хладагента и контроля температуры, любая пауза опасна.

Практические советы

• Перед установкой проверьте соответствие фазового порядка обоих источников - используйте фазоискатель;
• Выбирайте кабели с достаточным сечением - для 160 А лучше применять медные провода 50–70 мм2;
• Обеспечьте свободное пространство вокруг корпуса - теплоотдача влияет на срок службы;
• Настройте временные интервалы переключения в соответствии с временем запуска вашего резервного генератора - обычно он набирает обороты за 8–15 секунд, а здесь всего 1 секунда - значит нужен быстрый источник (UPS или инвертер);
• Проверяйте исправность дисплея и кнопок регулярно - они указывают на текущий источник и ошибки;
• Не путайте модель NXZ-250/4A (R) с другими сериями - хотя в описании указан ток 250 А, реальный номинал данного экземпляра - 160 А, так что выбирайте по фактическому значению, а не по номеру типа.
