Устройство автоматического ввода резерва ( АВР ) NXZM-250S/3B 200A | 256798 CHINT

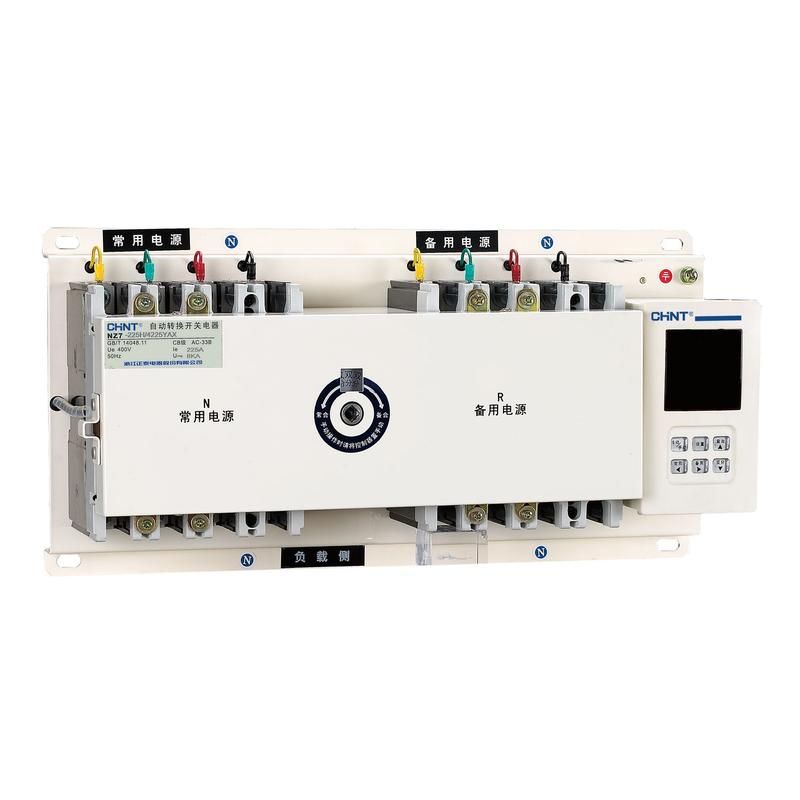

Устройство автоматического ввода резерва NXZM-250S/3B 200A от бренда CHINT предназначено для автоматического переключения нагрузки между основным и резервным источниками электроэнергии, обеспечивая бесперебойную работу важных потребителей. Этот аппарат сочетает функции АВР и защиты от перегрузки и короткого замыкания, что делает его надёжным решением для объектов с высокими требованиями к устойчивости энерgosнабжения.

Назначение и область применения

Устройство автоматического ввода резерва NXZM-250S/3B 200A используется там, где недопустимы простои из-за отказа основной сети - например, в больницах, серверных помещениях, промышленных предприятиях, системах водоснабжения и теплоснабжения. Он автоматически определяет исчезновение напряжения на основном входе и переводит питание на резервный источник, после восстановления основного - снова переключается назад. Это снижает риск аварий и минимизирует время перерыва в .

Технические характеристики

• Количество полюсов: 3 - позволяет коммутировать все три фазы трёхфазной сети одновременно.
• Номинальный ток: 200 А - максимальный постоянный рабочий ток, который устройство может безопасно проводить.
• Номинальное напряжение: 400 В переменного тока, 50 Гц - рассчитано на использование в стандартных трёхфазных сетях 380–400 В.
• Разрывная мощность: 35 кА - способность безопасно отключать цепь даже при самых серьёзных коротких замыканиях.
• Номинальный ток защиты от перегрузки: 200 А - совпадает с рабочим током; защита активируется при длительном превышении этого значения.
• Защита от перегрева: да - внутренние термические элементы предотвращают повреждение устройства при повышенных температурах.
• Время переключения: около 3,3 секунды - типичное время перехода между источниками, варьирующееся +-10% в зависимости от условий.
• Механическая износостойкость: 6000 циклов включения/выключения - срок службы механизма переключения до необходимости обслуживания.
• Электрическая износостойкость: 2000 циклов - количество операций переключения под нагрузкой, которые устройство выдерживает без потери характеристик.
• Габариты: 393×240×181 мм - компактный корпус для установки в распределительных щитах.
• Степень загрязнения: 3 - допустимо применение в условиях средней запылённости и наличия проводящей пыли (например, на заводах).
• Напряжение цепи управления: 230 В переменного тока, 50 Гц - требует внешнего источника питания для работы контроллеров АВР.
• Подключение: кабели или сборные шины - гибкий вариант монтажа.
• Монтаж: на DIN-рейку - стандартный способ крепления в щитах.

Совместимость и монтаж

Устройство автоматического ввода резерва NXZM-250S/3B 200A основано на автоматах серии NXM, значит, совместимо со всеми стандартными компонентами этой линейки. Для правильной установки необходимо соблюдать следующее:

• Использовать только подходящую DIN-рейку типа TS35;
• Обеспечить свободное пространство вокруг аппарата для теплоотдачи - особенно важно при работе на пределе тока;
• Подключить управление через внешний источник 230 В - без него АВР не будет работать;
• Не использовать для однофазных сетей - устройство имеет только трёхполюсную конструкцию;
• Запрещена установка в местах с частыми механическими ударами или вибрацией выше нормы.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-6-1 для автоматических устройств ввода резерва категории AC-33B. Применяет принцип двойной безопасности: механическая блокировка исключает одновременное замыкание обоих источников, а электроника гарантирует последовательность переключений. Защита от перегрузки и короткого замыкания выполнена в соответствии с IEC 60947-2.

Преимущества

• Высокая разрывная способность (35 кА) - обеспечивает надёжность даже в зонах с большой короткозамкнутой мощностью.
• Автоматическая защита от перегрузки и перегрева - снижает необходимость в дополнительных устройствах защиты.
• Чётко регламентированное время переключения - позволяет планировать реакцию системы на сбои.
• Долгий срок службы механизмов - 6000 циклов механической износостойкости обеспечивают долгую службу без ремонта.
• RS485-интерфейс (возможно наличие) - возможность удалённого контроля и интеграции в SCADA-системы (не указано явно в спецификациях, но упомянуто в описании серии - можно указывать как возможное преимущество при наличии модификаций).

Ограничения применения

• Не предназначен для постоянной работы в режиме переключения чаще чем один раз в час - частые циклы снизят срок службы контактной группы.
• Не работает без внешнего источника 230 В для управления - если он отключен, АВР остаётся заблокированным.
• Не применяется в сетях постоянного тока - только переменный ток 50 Гц.
• Не рекомендован для помещений с уровнем загрязнения выше 3 (например, химпроизводства с агрессивной пылью).
• Не подходит для малых нагрузок ниже 50 А - экономически невыгодно и неэффективно.

Примеры использования

• Цифровые серверные комнаты - обеспечение бесперебойной работы IT-инфраструктуры при отключении основного питания.
• Производственные линии - сохранение технологического процесса при смене источника.
• Жилые дома с резервными дизель-генераторами - автоматический запуск резерва при отключении света.
• Водоканалы и насосные станции - предотвращение остановки водообеспечения во время сбоев.

Практические советы

• Перед первым включением проверьте соответствие напряжения управления (230 В) и фазового порядка - неправильная фазировка может вызвать некорректное переключение.
• При проектировании учтите, что время переключения ~3,3 с - некоторые чувствительные устройства (например, UPS) должны иметь достаточный резерв времени.
• Для увеличения срока службы избегайте частых тестовых переключений - используйте кнопку “ручной тест” только по графику, не чаще 1 раза в месяц.
• Проверяйте состояние контактов каждые 1–2 года - особенно при использовании в условиях высокой влажности или пыли.
• Выбирая аналоги, обращайте внимание на посадочные размеры - NXZM-250S/3B 200A имеет жесткие габариты 393×240×181 мм, и не все модели других брендов поместятся в тот же ящик.
