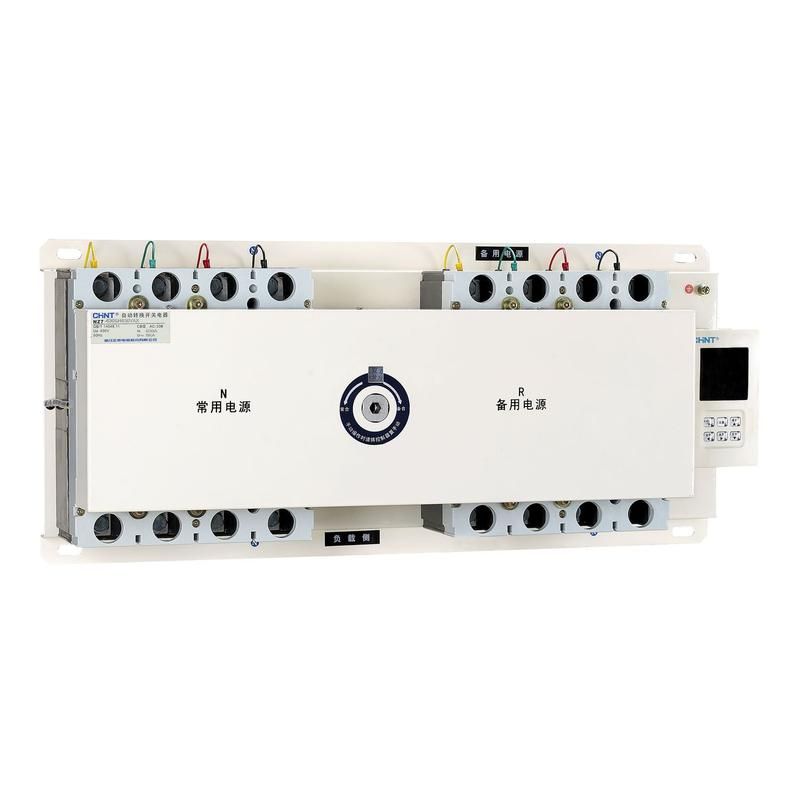

Устройство автоматического ввода резерва АВР 630А NZ7-630S/3P CHINT 422190

Устройство автоматического ввода резерва 630А NZ7-630S/3P от CHINT обеспечивает бесперебойное питание критичной нагрузки за счёт автоматического переключения между основным и резервным источниками. Применяется в промышленных, коммерческих и жилых объектах, где важна надёжность энерgosнабжения.

Назначение и область применения

Устройство автоматического ввода резерва 630А NZ7-630S/3P используется для автоматического переключения электропитания с основного источника на резервный - например, с городской сети на -генератор - при исчезновении напряжения или его выходе за допустимые пределы. Обеспечивает продолжение работы оборудования без ручного вмешательства. Подходит для объектов, где перебои в недопустимы: производственные линии, серверные, больницы, торговые центры, многоквартирные дома.

Технические характеристики

• Номинальный ток: 630 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Количество полюсов: 3 - контролирует три фазы трёхфазной сети 380–400 В.
• Номинальное напряжение: AC 400 В, 50 Гц - совместим с промышленными и коммунальными сетями в России и странах СНГ.
• Разрывная мощность: 35 кА - способен безопасно отключить цепь даже при КЗ с током до 35 тысяч ампер.
• Защита от перегрузки: встроена, срабатывает при длительном превышении тока выше 630 А.
• С защитой от перегрева: да - температурный датчик предотвращает повреждение контактов из-за перегрузки или плохого соединения.

Совместимость и монтаж

Устройство NZ7-630S/3P устанавливается в распределительные щиты с достаточным свободным местом. Монтаж требует доступа к верхним и нижним зажимам для подключения входа, выхода и резервного ввода. Для правильной установки необходимо соблюдать посадочные габариты и момент затяжки болтов согласно руководству производителя. Учитывайте, что устройство работает только с трёхфазной системой; однофазные системы не поддерживаются. Подключение проводов рекомендуется выполнять медными шинами или кабелями сечением не менее 185 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 947-6-1, обеспечивающих надёжность и безопасность при автономном переключении. Защита от перегрузки и перегрева снижает риск возгорания. Конструкция выполнена с учётом требований к электроустановкам класса II (защита двойной изоляцией). Напряжение управления и контрольные сигналы внутри устройства изолированы от силовой части.

Преимущества

• Высокая разрывная способность (35 кА) позволяет использовать устройство в районах с высокими токами КЗ.
• Автоматическая работа без участия оператора - минимизирует время простоев.
• Интегрированная термальная защита продлевает срок службы контакторов и снижает потребность в обслуживании.
• Поддержка управления дизель-генератором - удобно для объектов с автономным резервированием.
• Максимальный номинальный ток 630 А делает его подходящим для крупных потребителей, где другие модели не справятся.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без внешней защиты корпуса - IP-класс не указан, поэтому требуется установка в закрытый щит.
• Не поддерживает однофазные сети - только трёхфазные 400 В.
• Требуется внешний источник сигнала для запуска генератора (не содержит встроенного стартера).
• Не рассчитан на частые переключения более 10 раз в час - это может снизить долговечность механических компонентов.
• Не имеет встроенного экрана для диагностики - состояние проверяется через внешние индикаторы или SCADA-системы.

Примеры использования

• Производственный цех: основной ввод - от ТЭЦ, резервный - от дизель-агрегата. При отключении света NZ7-630S/3P переключает питание на генератор за 1–3 секунды.
• Жилой комплекс: резервирование питания лифтов, насосов, освещения эвакуационных путей.
• Фармацевтический завод: обеспечение непрерывной работы холодильных камер и стерилизаторов.
• Торговый центр: сохранение работы POS-систем, видеонаблюдения и систем безопасности после отключения электроснабжения.

Практические советы

• Перед первым запуском проведите тестовое переключение - имитируйте отказ основного ввода, чтобы убедиться в корректной работе реле и исполнительных механизмов.
• Обязательно используйте отдельные автоматы перед NZ7-630S/3P для защиты самого устройства от сверхтоков.
• Проверьте соответствие сечений кабелей и контактных зажимов - при токе 630 А использование слишком тонких проводов вызовет нагрев и выход из строя.
• Регулярно осматривайте контакты на предмет окисления - особенно важно при использовании в помещениях с химически активной средой.
• При проектировании системы резервирования учитывайте время запуска генератора - NZ7-630S/3P не замедляет переключение, но сам генератор может нуждаться в 10–30 секундах на набор оборотов.
