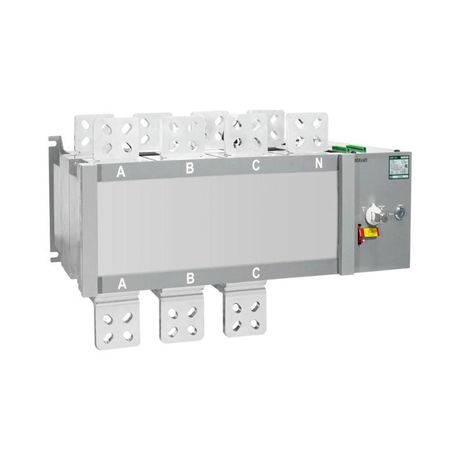

Ввод резерва автоматический АВР АВР-105 3п 630А 12.6кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42058DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 630A, 3P, 12.6кА АВР-105 от DEKraft - это надёжное решение для бесперебойного питания критически важных нагрузок. Устройство обеспечивает автоматическое переключение между основным и резервным источниками, сохраняя работоспособность систем даже при аварийных отключениях. Применяется в ГРЩ, ВРУ и других распределительных устройствах на промышленных, жилищных и транспортных объектах.

Назначение и область применения

АВР-105 используется для автоматического переключения нагрузки с основного источника электроэнергии на резервный при исчезновении напряжения или его выходе за допустимые пределы. Обеспечивает непрерывную работу оборудования, где недопустимы простои: насосные станции, системы вентиляции, лифты, серверные, медицинские учреждения, производственные линии.

Технические характеристики

• Количество полюсов: 3 - позволяет коммутировать все три фазы одновременно;
• Номинальный ток: 630 А - рассчитан на высоконагруженные цепи, подходит для крупных потребителей;
• Короткозамыкательная способность: 12,6 кА - устойчив к импульсным токам при КЗ;
• Тип переключения: реверсивный с моторным приводом - автоматическое перемещение контактов без ручного вмешательства;
• Наличие сухих контактов и вспомогательных клемм - позволяют подключить сигналы управления и контроля;
• Поддержка протокола Modbus RTU - интеграция в SCADA-системы и удалённый мониторинг;
• Гарантийный срок: 36 месяцев - подтверждает долговечность сборки и комплектующих.

Совместимость и монтаж

АВР-105 совместим с большинством стандартных выключателями, переключателями напряжения и другими аппаратами защиты. Блочная конструкция позволяет легко интегрировать устройство в существующие шкафы ГРЩ и ВРУ. Монтаж выполняется на DIN-рейке или с помощью крепёжных элементов, предусмотренных конструкцией корпуса. Для подключения внешних цепей используются доступные вспомогательные клеммы. Компактный разъединитель обеспечивает видимый разрыв цепи при обслуживании - соответствует требованиям безопасности.

Безопасность и стандарты

АВР-105 проектировался с учётом требований к распределительным устройствам среднего класса напряжения. Наличие механического разъединителя гарантирует изоляцию цепи при техобслуживании. Все контактные группы выполнены с запасом по токовой и тепловой стойкости. Устройство не имеет открытых токоведущих частей при закрытом корпусе - снижает риск поражения током.

Преимущества

• Блочная конструкция - упрощает замену модулей и сервисное обслуживание;
• Моторный привод с реверсивным механизмом - обеспечивает быстрое и точное переключение без задержек;
• Modbus RTU - даёт возможность удалённого управления и диагностики через PLC или HMI;
• Сигнализация состояния - оповещает о положении контактов, наличии напряжения, отказах;
• Удобство настройки - параметры чувствительности и временные задержки можно адаптировать под конкретную сеть.

Ограничения применения

• Не предназначено для работы в условиях постоянной вибрации выше нормированной - требуется жесткая фиксация в шкафу;
• Не рекомендовано применение во взрывоопасных зонах - отсутствует взрывозащита;
• Требуется стабильное питание для управления моторным приводом - при полном отключении сети функция АВР не работает без резервного источника для контроллера;
• Не подходит для сетей с частотой ниже 45 Гц или выше 65 Гц - рабочий диапазон ограничен 50+-5 Гц.

Примеры использования

• Жилой комплекс: обеспечение питания лифтов и систем пожарной сигнализации при отключении основного ввода;
• Производственный цех: поддержание работы станков с ЧПУ при переходе на дизель-генератор;
• Транспортная инфраструктура: бесперебойное питание светофоров и систем видеонаблюдения на железнодорожных станциях;
• Медицинский центр: работа реанимационного оборудования при сбоях в городской сети.

Практические советы

• Перед монтажом проверьте соответствие посадочных габаритов и типоразмера шкафа - АВР-105 требует свободного места для открывания крышки и доступа к клеммам;
• Используйте сухие контакты для передачи сигнала “АВР активен” в систему мониторинга - это ускоряет реакцию на сбои;
• Настройте время задержки переключения: слишком маленькое - вызывает ложные срабатывания, слишком большое - увеличивает время простоя;
• Обязательно проведите тестовое переключение после установки - проверьте правильность работы моторного привода и согласование с резервным источником;
• При использовании в составе нескольких АВР-105 убедитесь, что нет конфликта адресов Modbus RTU - каждый модуль должен иметь уникальный ID.
