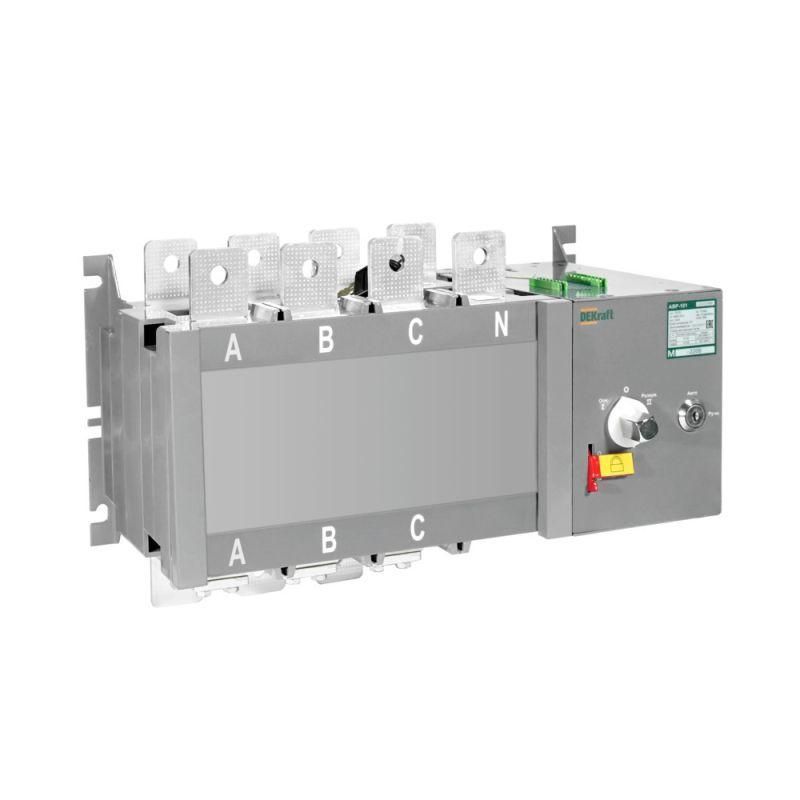

Ввод резерва автоматический АВР АВР-108 3п 800А 32кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42065DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 800A, 3P, 32кА АВР-108 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основным и резервным источниками. Устройство предназначено для надежного управления электроэнергией в критически важных системах - от промышленных предприятий до ЖКХ.

Назначение и область применения

АВР-108 используется для автоматического переключения нагрузки между двумя источниками питания - основным и резервным - при аварийном отключении одного из них. Обеспечивает непрерывную работу оборудования, предотвращает простои и потери производства. Применяется в ГРЩ, ячейках ВРУ, на объектах с высокими требованиями к надежности: промышленные цеха, транспортная инфраструктура, больницы, серверные, тепловые и водосточные насосные станции, жилые многоквартирные дома.

Технические характеристики

• Количество полюсов: 3 - поддерживает трёхфазные сети 380/400 В
• Номинальный ток: 800 А - способен работать с крупными нагрузками, подходящими для главных вводов
• Короткозамыкательная способность: 32 кА - выдерживает максимальные токи КЗ без повреждений
• Тип переключения: реверсивный выключатель-разъединитель с моторным приводом - автоматическое переключение без участия оператора
• Сухой контакт: есть - позволяет передавать сигналы в системы контроля и АСУ ТП
• Вспомогательные клеммы: есть - для подключения внешних устройств управления и сигнализации
• Модульная конструкция: блочное исполнение - упрощает замену и обслуживание
• Интерфейс связи: Modbus RTU - интеграция с SCADA и другими системами мониторинга
• Гарантия: 36 месяцев - подтверждает долговечность и качество сборки

Совместимость и монтаж

АВР-108 совместим с большинством стандартных выключателями, переключателями напряжения и другим оборудованием в шкафах ВРУ и ГРЩ. Благодаря компактному разъединителю и наличию дополнительной клеммы, устройство легко интегрируется в существующие распределительные щиты. Монтаж выполняется на DIN-рейке или фиксируется болтовым соединением в зависимости от типа шкафа. Подключение кабелей осуществляется через верхние или нижние зажимы - допускаются медные провода сечением до 185 мм2. Для работы требуется внешнее питание 220 В AC для моторного привода и логики управления.

Безопасность и стандарты

АВР-108 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-3 для коммутационных аппаратов. Конструкция исключает возможность одновременного замыкания обоих источников питания - реализован механический запир механизм. Защита от случайного включения обеспечена блокировкой при открытых дверцах шкафа. Все элементы выполнены из самозатухающих материалов, что снижает риск возгорания.

Преимущества

• Блочная конструкция - позволяет менять модули без демонтажа всего устройства
• Modbus RTU - даёт удалённый доступ к состоянию АВР, токам, времени переключения
• Сигнализация и управление - оповещение о сбоях, режимах, отказах через сухой контакт и вспомогательные клеммы
• Удобство настройки - параметры чувствительности, задержек и логики переключения можно изменить без специального программного обеспечения
• Высокая надёжность - реверсивный выключатель с моторным приводом работает даже при частых переключениях

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации выше 0,5g - требует жесткой фиксации в шкафу
• Не рассчитан на эксплуатацию при температуре ниже -25C и выше +55C - нужен обогрев или охлаждение в экстремальных условиях
• Требует стабильного напряжения 220 В +-10% для питания моторного привода - скачки напряжения могут вызвать сбои в работе
• Не подходит для сетей постоянного тока - только переменный ток 50–60 Гц
• Не имеет встроенной защиты от перегрузки - необходимо использовать в паре с автоматическим выключателем

Примеры использования

• Промышленный цех: АВР-108 переключает питание станков с основной линии на дизель-генератор при отключении электросети
• Жилой дом: обеспечивает работу лифтов и насосов при отключении света, используя резервный ввод от ТП
• Логистический терминал: поддерживает освещение, системы видеонаблюдения и компьютеры при сбое в сети
• Водоканал: активирует резервный насос при выходе из строя основного, предотвращая аварию на насосной станции

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров вашего шкафа - габариты АВР-108 требуют минимум 600 мм свободного места по глубине
• Подключите сухой контакт к системе мониторинга - это позволит получать SMS-уведомления о переключениях
• Настройте временные задержки переключения: 1–5 секунд - чтобы избежать ложных срабатываний при кратковременных просадках напряжения
• Обязательно проведите тестовое переключение после установки - проверьте, что резервный ввод включается без задержек и возврат происходит корректно
• Проверяйте состояние контактов и смазку механизма каждые 6–12 месяцев - особенно при частых переключениях
• Используйте только рекомендованные DEKraft кабели и зажимы - несоответствие сечения может привести к нагреву и выходу из строя
