Устройство автоматического ввода резерва ( АВР ) NXZB-63H/4C 20A D20 (R) | 171628 CHINT

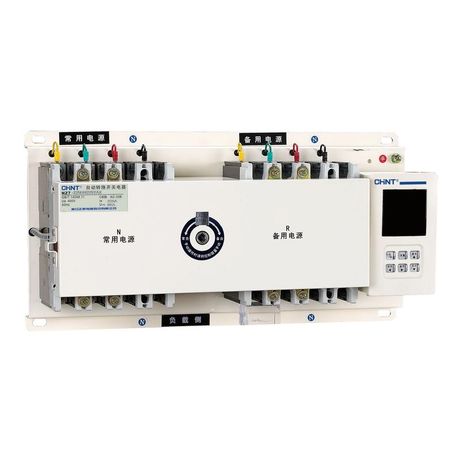

Устройство автоматического ввода резерва NXZB-63H/4C 20A D20 (R) от бренда CHINT предназначено для автоматического переключения нагрузки между основным и резервным источниками питания в трёхфазных сетях 400 В, обеспечивая бесперебойную работу оборудования. Артикул 171628 соответствует серии NXZB и подходит для промышленных и бытовых систем электроснабжения.

Назначение и область применения

Устройство автоматического ввода резерва NXZB-63H/4C 20A D20 (R) используется для автоматического переключения электропитания с основной сети на резервную при её отключении - например, при аварии, перебоях или плановых работах. Это гарантирует непрерывную работу критичных потребителей: насосов, вентиляции, освещения эвакуационных путей, медицинского оборудования, серверов и других устройств, где даже кратковременный отказ недопустим.

Подходит для установки в распределительных щитах многоквартирных домов, административных зданий, малых предприятий и объектов ЖКХ, где есть два независимых источника питания - от городской сети и дизель-генератора либо второго ввода.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может коммутировать и выдерживать длительно;
• Номинальное напряжение: 400 В - работает в трёхфазной сети 400/230 В (50 Гц);
• Количество полюсов: 4 - защищает все три фазы и нулевой провод одновременно;
• Разрывная способность: 17 кА - способность безопасно отключить цепь при коротком замыкании с током до 17 тысяч ампер;
• Номинальный ток защиты от перегрузки: 20 А - совпадает с рабочим током, что обеспечивает согласованную защиту;
• Защита от перегрева: да - внутренний термический механизм предотвращает повреждение устройства при длительной перегрузке.

Совместимость и монтаж

Устройство NXZB-63H/4C 20A D20 (R) устанавливается в шкафы управления с DIN-рейкой шириной 35 мм. Подключение осуществляется через верхние или нижние клеммы - допускаются медные провода сечением до 16 мм2. Для работы требуется внешнее управление: сигналы от контроллеров или реле контроля напряжения, которые определяют состояние основного и резервного вводов.

Не требует специального программирования - переключение происходит механически при потере напряжения на основном входе. Убедитесь, что посадочные размеры и тип крепления совпадают с вашим щитом. Монтаж выполняйте только после полного отключения энергии.

Безопасность и стандарты

Устройство NXZB-63H/4C 20A D20 (R) соответствует требованиям IEC 60947-6-1 и ГОСТ Р 50030.2-2010 для аппаратов автоматического ввода резерва. Конструкция исключает самопроизвольное включение при отключенном питании. Защита от перегрева снижает риск возгорания при длительных перегрузках.

Преимущества

• Четырёхполюсная конструкция обеспечивает полную изоляцию всех проводников - включая N-провод, что важно для безопасности в TN-S и TT системах;
• Высокая разрывная способность (17 кА) позволяет использовать устройство в местах с высокими токами КЗ - например, рядом с трансформаторными подстанциями;
• Интегрированная тепловая защита продлевает срок службы и снижает необходимость в дополнительных предохранителях;
• Механическая надёжность - отсутствие сложной электроники делает устройство устойчивым к помехам и скачкам напряжения.

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - использование в сетях 690 В или более вызовет выход из строя;
• Максимальный ток 20 А - нельзя применять для нагрузок свыше 8–10 кВт (при 400 В);
• Не имеет встроенного генераторного стартера - для запуска ДГУ нужна внешняя система управления;
• Не подходит для частотных преобразователей, ИБП или импульсных нагрузок - возможны ложные срабатывания;
• Требует наличия двух независимых источников питания с одинаковым напряжением и фазовой последовательностью.

Примеры использования

• Электроснабжение лифта в жилом доме - при отключении основного ввода автоматически переходит на резервный от ДГУ;
• Обеспечение работы системы вентиляции в больнице - сохраняет воздухообмен при аварийных ситуациях;
• Питание серверной комнаты в офисе - минимизирует простои при сбоях в городской сети;
• Автоматическое переключение на резервный ввод в торгово-логистическом центре для поддержания освещения и камер наблюдения.

Практические советы

• Перед установкой проверьте соответствие фазового порядка на обоих вводах - неверная последовательность может повредить оборудование;
• Используйте только качественные кабели с достаточным сечением - особенно на участке от резервного источника до АВР;
• Проверяйте контактные группы каждые 6–12 месяцев - окисление контактов снижает надёжность переключения;
• Не устанавливайте устройство в условиях повышенной влажности без дополнительной герметизации - хотя IP-класс не указан, среда должна быть сухой;
• При проектировании учтите время переключения - оно составляет около 0,5–2 секунды, что приемлемо для большинства нагрузок, но не для чувствительной электроники без ИБП.
