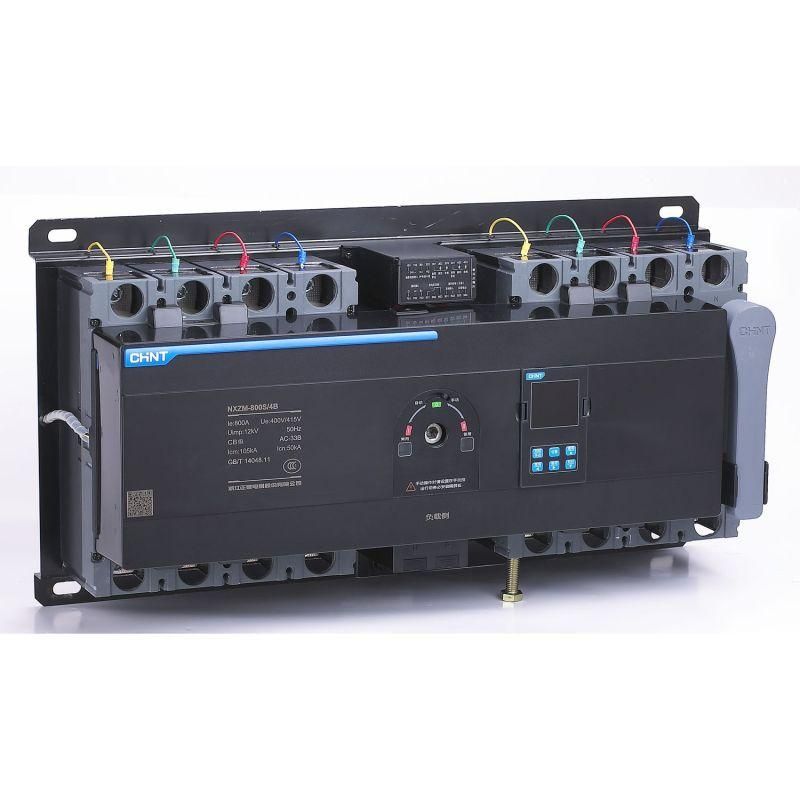

Устройство автоматического ввода резерва NXZM-630S/3BT 500А (Modbus) | 525430 CHINT

Устройство автоматического ввода резерва NXZM-630S/3BT (Modbus) от CHINT обеспечивает бесперебойное питание критически важных нагрузок за счёт автоматического переключения между основным и резервным источниками тока. Аппарат рассчитан на ток до 500 А и поддерживает протокол Modbus для интеграции в системы управления. Подходит для объектов, где недопустимы простои - например, для медицинских учреждений, промышленного оборудования и систем жизнеобеспечения.

Назначение и область применения

Устройство автоматического ввода резерва NXZM-630S/3BT (Modbus) предназначено для автоматического переключения электропитания между двумя источниками: основной сетью и резервным генератором или вторым вводом. Когда основной источник пропадает - устройство отключает его и включает резервный. Как только основной восстанавливается - происходит обратное переключение. Это предотвращает аварийные остановки оборудования.

Используется там, где важно сохранить работу без перебоев: на производствах, в ЖКХ, больницах, серверных, насосных станциях, системах освещения эвакуационных выходов.

Технические характеристики

• Номинальный ток: 500 А
• Количество полюсов: 3
• Тип коммутации: механический, с выдержкой времени
• Интерфейс связи: Modbus RTU (RS-485)
• Рабочее напряжение: до 690 В переменного тока
• Степень защиты: IP40 (внутренняя установка)
• Максимальная температура окружающей среды: +40 C
• Габариты: соответствуют стандартному корпусу для сборки в щиты типа NXZM

Совместимость и монтаж

Устройство NXZM-630S/3BT (Modbus) устанавливается в распределительные щиты серии NXZM. Для монтажа требуется свободное место в шкафу, подходящее по глубине и ширине - устройство имеет жесткую рамную конструкцию и фиксируется на DIN-рейке.

Подключение проводов выполняется к верхним и нижним зажимам: входы - от основного и резервного ввода, выход - к нагрузке. Клеммы рассчитаны на медные кабели сечением до 150 мм2. Для работы с Modbus необходима отдельная двухпроводная линия RS-485, подключаемая к терминалам устройства. Напряжение питания для модуля связи берётся из внутреннего источника - внешнее питание не требуется.

Перед первым запуском необходимо настроить временные задержки (выключения, включения, пауз) через кнопки на лицевой панели. Настройка Modbus требует программирования контроллера (PLC, SCADA) - адрес, скорость передачи, формат данных указываются в документации производителя.

Безопасность и стандарты

Устройство NXZM-630S/3BT (Modbus) соответствует требованиям ГОСТ IEC 60947-6-1 и ГОСТ Р 50030.2. Узлы коммутации выполнены с механической блокировкой, исключающей одновременное замыкание обоих вводов. Защита от перегрузок и коротких замыканий обеспечивается внешними автоматическими выключателями - само устройство не содержит встроенную защиту по току.

Преимущества

• Высокая надёжность механического переключения - нет электронных элементов, чувствительных к помехам
• Интеграция с системами автоматизации через Modbus позволяет удалённо контролировать состояние и получать сигналы об отказах
• Совместимость со всей серией NXZM - можно использовать одинаковые компоненты в одном щите
• Простая диагностика: светодиоды показывают положение контактов, наличие напряжения и режим работы

Ограничения применения

• Не предназначен для частых циклов переключения - рекомендовано не более 1–2 раз в час
• Не работает без внешних автоматических выключателей - сам по себе не является защитным аппаратом
• Не допускается установка во влажных, пыльных или взрывоопасных помещениях - степень защиты IP40 не обеспечивает защиту от брызг и пыли
• Требует стабильного напряжения на вводах; при значительном проседании напряжения (менее 70%) может некорректно определять доступность источника

Примеры использования

• Промышленный цех: основной ввод - от городской сети, резервный - от дизель-генератора. При отключении света система переходит на генератор без участия оператора.
• Клиника: питание реанимационного отделения подключено через NXZM-630S/3BT (Modbus); при сбое в энергоснабжении сразу активируется резервный ввод.
• Жилой комплекс: резервное питание лифта и пожарной сигнализации обеспечивается за счёт переключения на автономный источник.

Практические советы

• При проектировании щита учитывайте посадочные размеры NXZM-630S/3BT - он занимает около 12 модулей (180 мм) по ширине.
• Для точной работы Modbus используйте экранированный кабель и соблюдайте полярность A/B на RS-485. Заземление экрана - только на одной стороне.
• Настройте задержку включения резервного ввода не менее чем на 3 секунды - чтобы отличить кратковременный скачок от настоящего отключения.
• Проверьте совпадение фаз между основным и резервным вводом перед первым запуском - несоответствие может вызвать повреждение оборудования.
• Регулярно проверяйте механическую часть: смазывайте движущиеся элементы согласно руководству, особенно при высокой частоте переключений.
