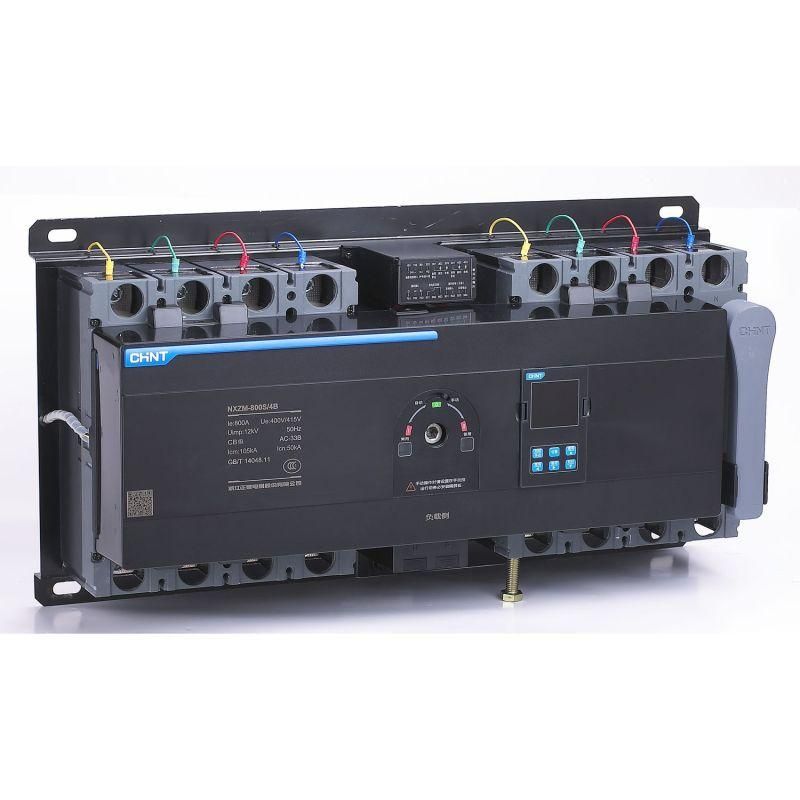

Устройство автоматического ввода резерва NXZM-630S/3BT 630А (Modbus) | 525431 CHINT

Устройство автоматического ввода резерва NXZM-630S/3BT (Modbus) от CHINT обеспечивает бесперебойное питание критически важных нагрузок за счёт автоматического переключения между основным и резервным источниками тока. Аппарат рассчитан на ток до 630 А и поддерживает протокол Modbus для интеграции в системы управления. Подходит для объектов, где недопустимы простои - например, больницы, серверные, промышленные линии.

Назначение и область применения

Устройство автоматического ввода резерва NXZM-630S/3BT (Modbus) предназначено для автоматического переключения электропитания между двумя источниками: основной сетью и резервным генератором или вторым вводом. Когда основной источник пропадает - устройство отключает его и включает резервный. Как только основная сеть восстанавливается - происходит обратное переключение. Применяется там, где важно избежать остановки оборудования: на производствах, в ЖКХ, медицинских учреждениях, дата-центрах, системах освещения эвакуации.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Тип управления: автоматический (AVR)
• Интерфейс связи: Modbus RTU (RS-485)
• Рабочее напряжение: до 415 В переменного тока (AC)
• Степень защиты: IP42 (по умолчанию, без корпуса)
• Максимальная частота: 50–60 Гц
• Конструкция: двухпозиционный выключатель с механической блокировкой против одновременного замыкания

Совместимость и монтаж

NXZM-630S/3BT (Modbus) устанавливается в распределительном щите как часть цепи питания. Для работы требуется два входных кабеля - от основного и резервного источника - и один выходной к нагрузке. Клеммы рассчитаны на провода сечением до 150 мм2. Монтаж выполняется с соблюдением требований ПУЭ: заземление обязательно, кабели должны быть надёжно закреплены. Интерфейс Modbus позволяет подключить устройство к SCADA-системе через RS-485 - для удалённого контроля состояния, аварийных сигналов и истории переключений. Устройство не имеет встроенного источника питания - для работы модуля связи нужен внешний источник 24 В постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-6-1 для аппаратов автоматического ввода резерва. Механическая блокировка предотвращает одновременное замыкание обоих вводов - исключает риск параллельного соединения источников. Наличие Modbus позволяет получать диагностику в реальном времени, что снижает риск скрытых отказов. Серия NXZM прошла испытания на долговечность и термическую стойкость в условиях высокой нагрузки.

Преимущества

• Высокая коммутационная способность - надёжно работает даже при частых переключениях
• Поддержка Modbus - легко интегрируется в современные системы управления
• Механическая блокировка - гарантирует безопасность при любых сбоях в управлении
• Компактная конструкция - занимает мало места в шкафу
• Простая настройка параметров переключения через DIP-переключатели или программно

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без дополнительной защиты - степень IP42 не защищает от брызг и пыли в открытых помещениях
• Требуется внешнее питание 24 В DC для работы интерфейса Modbus - без него связь невозможна
• Не поддерживает функции регулирования напряжения или частоты - только переключение между готовыми источниками
• Не рекомендуется для установки в местах с частыми колебаниями напряжения ниже 85% от номинала - возможны ложные срабатывания

Примеры использования

• Госпиталь: резервный дизель-генератор включается при отключении городской сети, чтобы не прекратилась работа жизнеобеспечивающего оборудования
• Производственный цех: станки продолжают работать после сбоя в энергоснабжении благодаря быстрому переключению на второй ввод
• Цифровая платформа: серверы остаются онлайн, так как UPS и резервный ввод работают в связке с NXZM-630S/3BT (Modbus)

Практические советы

• Перед монтажом проверьте соответствие номинального тока вашего оборудования - 630 А - максимальному значению устройства
• Для Modbus-соединения используйте экранированный кабель с правильной терминацией - это минимизирует помехи
• Настройте задержки включения/выключения: слишком малые значения вызывают ложные срабатывания при кратковременных просадках
• Обязательно проведите тестовое переключение после установки - убедитесь, что блокировки работают, а контакты не залипают
• При использовании в холодных условиях следите за температурой внутри шкафа - устройство не рассчитано на работу ниже –10 C без обогрева
