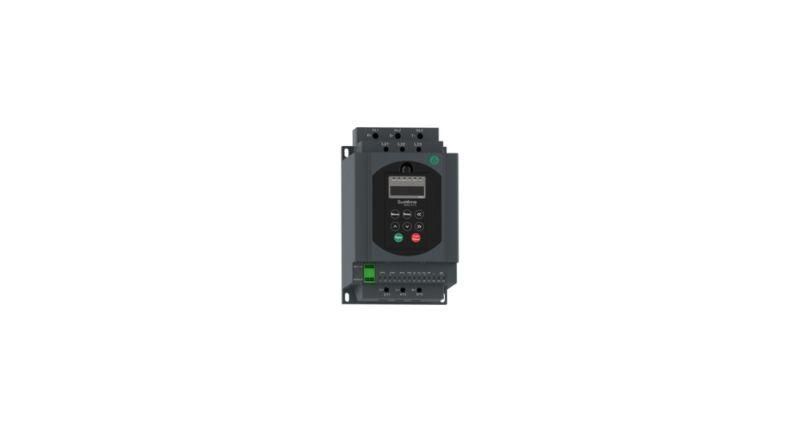

Устройство плавного пуска STS22 37 кВт 400В без встр. байпасного контактора | STS22D37N4 SE APC

Устройство плавного пуска STS22 37 кВт 400В без встроенного байпасного контактора от Systeme Electric обеспечивает мягкий запуск и остановку двигателей мощностью до 37 кВт, снижая механические и электрические нагрузки на оборудование. Артикул sts22d37n4 предназначен для систем, где требуется управление моментом и контроль пуска через внешние устройства.

Назначение и область применения

Устройство плавного пуска STS22 37 кВт 400В без встроенного байпасного контактора применяется для плавного запуска и остановки трёхфазных асинхронных двигателей без необходимости реверса. Подходит для насосов, вентиляторов, компрессоров, конвейеров, смесителей и других механизмов, чувствительных к резкому пусковому току. Благодаря отсутствию встроенного байпасного контактора, устройство требует установки внешнего контактора для перевода двигателя в работу на полное напряжение после разгона - это позволяет гибко управлять энергопотреблением и продлевает срок службы силовой части.

Технические характеристики

• Номинальная мощность двигателя: 37 кВт
• Номинальный ток: 75 А
• Номинальное рабочее напряжение: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Количество фаз: 3
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Максимальная температура окружающей среды: 40 C
• Охлаждение: естественная конвекция воздуха с раздельными изолированными каналами
• Конформное покрытие плат: класс 3С2 по EN 60721-3-3 - повышенная устойчивость к влаге, пыли и химическим воздействиям
• Максимальное количество пусков в час: до 12
• Габариты (Ш×В×Г): 160 × 265 × 164 мм
• Вес: 3 кг
• Гарантия: 24 месяца
• Интегрированный интерфейс: Modbus RTU для удалённого управления и мониторинга
• Регулировка крутящего момента: да - можно выставить уровень пускового усилия
• Дисплей: есть - отображает текущие параметры, ошибки и состояние
• Способы задания параметров: ручная настройка на панели, дистанционно через Modbus, либо комбинированно
• Защита от перегрузки: встроенная - автоматически отключает двигатель при превышении допустимой нагрузки

Совместимость и монтаж

Устройство плавного пуска STS22 37 кВт 400В без встроенного байпасного контактора совместимо с любыми трёхфазными двигателями до 37 кВт, соответствующими напряжению 380–440 В. Обязательно использование внешнего байпасного контактора - он замыкает цепь после завершения разгона, чтобы снизить тепловые потери внутри УПП. Монтаж выполняется на DIN-рейку или жестко к стенке с зазором минимум 50 мм сверху и снизу для обеспечения естественного охлаждения. Клеммы для подключения питания и двигателя рассчитаны на 75 А - используйте провода сечением не менее 16 мм2. Для связи с PLC или SCADA-системой подключите RS-485 по Modbus RTU - кабель экранированный, с терминатором на конце шины.

Безопасность и стандарты

Устройство плавного пуска STS22 37 кВт 400В без встроенного байпасного контактора соответствует требованиям безопасности IEC 60947-4-2 для устройств плавного пуска. Конформное покрытие плат класса 3С2 повышает надёжность работы в условиях высокой влажности и загрязнённости. Защита от перегрузки и контроль температуры внутренних элементов предотвращают аварийные ситуации. IP20 не предусматривает защиту от воды - применение возможно только в закрытых щитовых помещениях без доступа влаги и пыли.

Преимущества

• Плавный пуск снижает ударные нагрузки на передачи, муфты и валы - увеличивает срок службы оборудования
• Регулируемый крутящий момент позволяет адаптировать пуск под тип нагрузки (например, конвейеры с тяжёлым стартом)
• Modbus RTU упрощает интеграцию в современные системы автоматизации
• Цифровой дисплей даёт оперативную информацию без дополнительных приборов
• Конформное покрытие плат повышает долговечность в агрессивных средах
• Раздельные воздушные каналы обеспечивают равномерное охлаждение даже при длительной работе

Ограничения применения

• Не подходит для реверсивных режимов - только однонаправленный пуск
• Обязательно наличие внешнего байпасного контактора; без него устройство будет работать постоянно в режиме пуска, что вызовет перегрев
• Запрещена работа при температуре выше 40 C - необходима принудительная вентиляция или охлаждение щита
• IP20 исключает использование во влажных, пыльных или открытых помещениях
• Максимум 12 пусков в час - частые циклы могут привести к перегреву и отказу
• Не предназначено для работы с двигателями ниже 1,5 кВт - эффективность регулировки снижается

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейерная линия на пищевом производстве - точная регулировка момента исключает проскальзывание ленты
• Вентилятор в HVAC-системе - снижение пускового тока экономит энергию и не нагружает сеть
• Компрессор в заводской сети - модульная система с Modbus позволяет централизованно контролировать несколько единиц

Практические советы

• Выбирая устройство плавного пуска STS22 37 кВт 400В без встроенного байпасного контактора, проверьте соответствие номинала двигателя - лучше иметь запас по току (не более 10% перегрузки)
• Подбирайте внешний байпасный контактор с токовым рейтингом не ниже 75 А и классом коммутационной износостойкости AC-1
• При настройке через Modbus сохраняйте параметры в памяти - они остаются после отключения питания
• Не забывайте про заземление корпуса - обязательное условие для защиты от пробоя
• Если используется в помещении с высокой температурой - установите дополнительный вентилятор рядом с УПП
• Для диагностики используйте дисплей: сообщения типа “OL” или “OH” указывают на перегрузку или перегрев - сразу проверьте нагрузку и охлаждение
