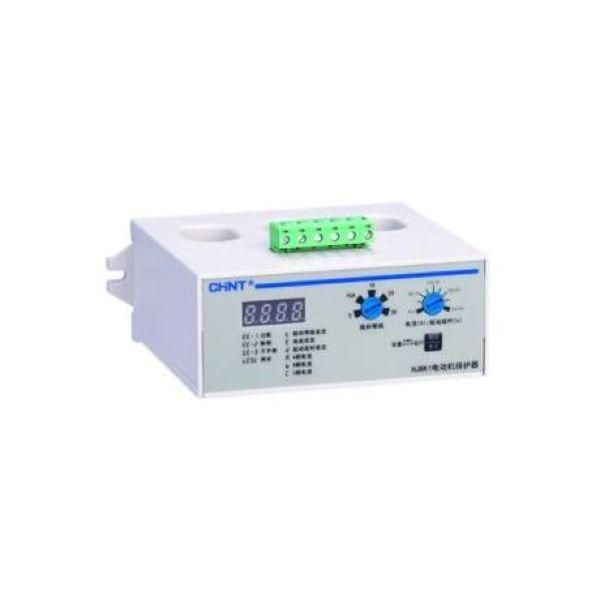

Комплексное защитное устройство для двигателей NJBK1-80 1A-5A AC220В | 281180 CHINT

Устройство защитное комплексное для двигателей NJBK1-80 1А-5А AC 220В от CHINT обеспечивает надёжную защиту маломощных асинхронных двигателей в условиях переменного тока. Это компактный и точный прибор, предназначенный для контроля тока в диапазоне 1–5 А, совместимый с сетью 220 В и подходящий для установки в распределительных щитах промышленного и бытового оборудования.

Назначение и область применения

Устройство защитное комплексное для двигателей NJBK1-80 1А-5А AC 220В защищает электродвигатели от повреждений, вызванных:

• перегрузкой - когда ток превышает допустимые значения;
• обрывом одной из фаз - что приводит к перекосу нагрузки и перегреву;
• нарушением баланса токов между фазами;
• продолжительными пусковыми токами, которые могут вызвать ложное срабатывание других устройств.

Подходит для двигателей мощностью до ~3 кВт, работающих в цикличном режиме: насосы, вентиляторы, компрессоры, конвейеры, станки с малой мощностью. Применяется там, где важна точная настройка порога срабатывания и минимизация ложных отключений.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальное напряжение управления: 220 В - питание устройства работает от стандартной однофазной сети
• Рабочий ток: 1–5 А - регулируемый диапазон, позволяет точно адаптировать защиту под конкретный двигатель
• Номинальное напряжение изоляции: до 690 В - обеспечивает безопасную работу даже при кратковременных скачках напряжения
• Категория изделия: УЗК (устройство защитное комплексное) - сочетает функции теплового реле и защиты от обрыва фазы в одном корпусе

Совместимость и монтаж

Устройство защитное комплексное для двигателей NJBK1-80 1А-5А AC 220В устанавливается на DIN-рейку 35 мм. Подключение проводов осуществляется через винтовые зажимы. Для правильной работы необходимо:

• выбрать модель с диапазоном тока, соответствующим номинальному току двигателя (не выше 5 А);
• обеспечить доступ к кнопкам «Пуск» и «Стоп» для ручного сброса после аварии;
• не использовать в системах с постоянным током - только для переменного тока 50 Гц.

Может работать в паре с контактором или пускателем, формируя полноценную схему управления двигателем.

Безопасность и стандарты

Произведено в соответствии с требованиями IEC/EN 60947-4-1 и GOST R 50030.4.2. Соответствие гарантирует надёжность срабатывания, термостойкость материалов и долговечность в условиях повышенной влажности и температурных колебаний.

Преимущества

• Интегрированная защита от нескольких типов отказов - не требует установки нескольких отдельных реле
• Точная настройка тока срабатывания в пределах 1–5 А - идеально для малых двигателей
• Автоматический и ручной сброс - удобно для обслуживания и диагностики
• Высокая механическая прочность корпуса - выдерживает вибрацию на оборудовании
• Совместимость со всей серией NJBK1-80 - можно заменить аналогичными моделями с другим диапазоном тока без переделки монтажа

Ограничения применения

• Не предназначен для двигателей с током более 5 А - используйте другие модели серии NJBK1-80 (например, 10 А, 20 А и выше)
• Не работает в сетях постоянного тока
• Не имеет встроенной защиты от короткого замыкания - требуется обязательная установка автоматического выключателя или предохранителей в цепи питания
• Не рекомендовано применение во взрывоопасных средах - отсутствует сертификат ATEX

Примеры использования

• Защита насоса воды в системе водоснабжения дома
• Обеспечение безопасности вентилятора в HVAC-системе
• Контроль тока в компрессоре холодильного шкафа
• Управление маломощным конвейером на сборочной линии

Практические советы

• При выборе учитывайте именно рабочий ток двигателя, а не его мощность - лучше взять измерения мультиметром при нормальной нагрузке
• Если двигатель часто запускается, выбирайте модель с классом срабатывания 10A - она менее чувствительна к кратковременным пусковым импульсам
• Проверьте соответствие напряжения управления (220 В) - подключение к 380 В или 110 В приведёт к выходу из строя
• После срабатывания проверьте причину отключения: чаще всего это перегрузка или обрыв фазы
• Для длительной службы избегайте установки рядом с источниками высокой температуры - нагрев снижает точность срабатывания
