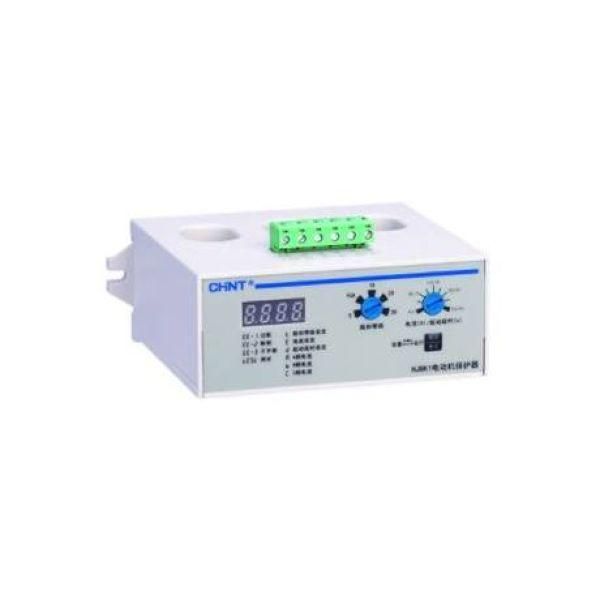

Комплексное защитное устройство для двигателей NJBK1-80 6A-30A AC220В | 281184 CHINT

Устройство защитное комплексное для двигателей NJBK1-80 6А-30А AC 220В от CHINT обеспечивает надёжную защиту электродвигателей от перегрузок, обрывов фаз и дисбаланса токов. Подходит для систем с напряжением до 220 В переменного тока и током нагрузки от 6 до 30 А. Артикул 281184 - решение для промышленных установок, где важна стабильная работа моторов.

Назначение и область применения

Устройство защитное комплексное для двигателей NJBK1-80 6А-30А AC 220В предназначено для защиты асинхронных электродвигателей переменного тока частотой 50 Гц. Применяется там, где требуется предотвращение повреждений мотора из-за перегрева, потери одной фазы или неравномерной нагрузки между фазами. Подходит для насосов, вентиляторов, компрессоров, конвейеров и другого оборудования с непрерывной или циклической работой.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение управления: 220 В
• Номинальное напряжение питания управления: 220 В
• Рабочий ток: 6–30 А (диапазон регулировки)
• Номинальное напряжение изоляции: до 690 В
• Частота: 50 Гц
• Серия: NJBK1-80
• Производитель: CHINT

Совместимость и монтаж

Устройство NJBK1-80 6А-30А AC 220В устанавливается последовательно в цепь питания электродвигателя. Совместимо с контактными аппаратами и магнитными пускателями, используемыми в стандартных силовых схемах. Для правильной работы необходимо соблюдать полярность подключения управляющего напряжения 220 В. Клеммы рассчитаны на жилы сечением до 16 мм2. Монтаж выполняется на DIN-рейку шириной 35 мм.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает автоматическое отключение при аварийных ситуациях, снижает риск возгорания и выхода двигателя из строя. Конструкция выполнена из самозатухающих материалов, что повышает безопасность при работе в условиях повышенной температуры.

Преимущества

• Защита сразу от нескольких типов отказов: перегрузка, обрыв фазы, дисбаланс токов
• Высокая точность срабатывания благодаря термобиметаллическому принципу
• Не требует внешнего питания - работает за счёт тока нагрузки
• Стабильная работа при колебаниях сети +-10%
• Может использоваться в составе сложных систем управления без дополнительных контроллеров

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока
• Не защищает от короткого замыкания - требуется дополнительная защита (плавкий предохранитель или автомат)
• Работает только при наличии трёхфазного питания; не подходит для однофазных моторов
• Интервал тока ограничен: 6–30 А - для других значений нужна другая модель серии NJBK1-80
• Не рекомендовано применение во взрывоопасных зонах без дополнительной сертификации

Примеры использования

• Приводы воздушных компрессоров на заводах
• Циркуляционные насосы в системах отопления и водоснабжения
• Ленточные и шнековые конвейеры на пищевых и химических производствах
• Вентиляторы в HVAC-системах
• Подъёмники и механизмы перемещения грузов

Практические советы

• Выбирайте устройство NJBK1-80 6А-30А AC 220В строго по номинальному току двигателя - не допускайте перегрузки по току выше 30 А
• Проверьте соответствие класса изоляции двигателя (не более 690 В) перед установкой
• При монтаже убедитесь, что все контакты плотно затянуты - плохой контакт вызывает ложные срабатывания
• Если двигатель часто запускается вхолостую или под высокой нагрузкой - увеличьте время выдержки срабатывания, если функция доступна
• Замените устройство, если оно уже сработало несколько раз за месяц - возможно, есть проблемы в самом двигателе или механической части
